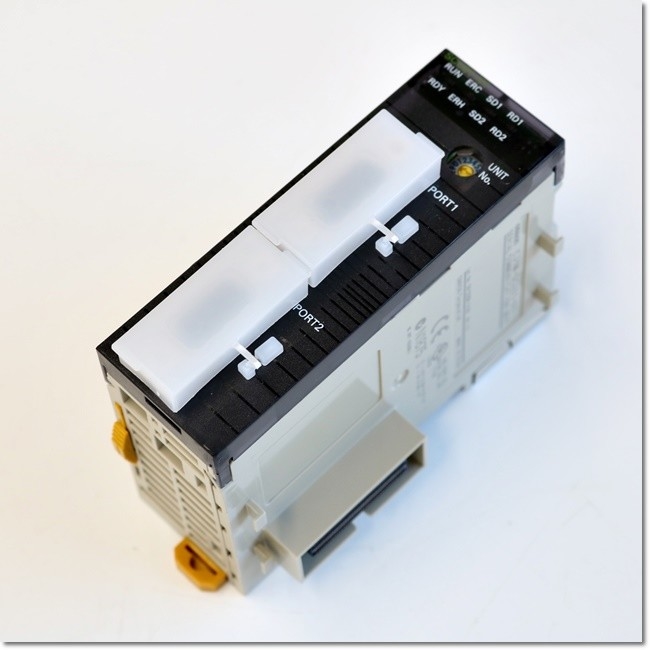

Αρχική Omron μονάδα CJ1W-SCU32 επικοινωνίας PLC CJ1W τμηματική

Αρχική Omron μονάδα CJ1W-SCU32 επικοινωνίας PLC CJ1W τμηματική

Τμηματικό PLC CJ1W Omron μονάδων επικοινωνίας

Αρχικό PLC CJ1W Omron

CJ1W-SCU32

Τόπος καταγωγής:

China/JAPAN

Μάρκα:

Omron

Αριθμό μοντέλου:

CJ1W-SCU32

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Product Details
Υπηρεσία:
Μιας στάσης υπηρεσία
Ποιότητα:
Νέος και αρχικός
Χρονική ανοχή:
Στο απόθεμα
Εξουσιοδότηση:
Ένα έτος
Λεπτομέρεια παράδοσης:
3-5 εργάσιμες ημέρες μετά από την πληρωμή
Λιμένας:
Guangdong Shenzhen Dongguan
I/O σύστημα:
CJ I/O λεωφορείο
Τύπος μονάδων επέκτασης:
Μονάδα λεωφορείων ΚΜΕ
Payment & Shipping Terms
Ποσότητα παραγγελίας min
1/PC
Τιμή
$50-500
Συσκευασία λεπτομέρειες
συσκευασία χαρτοκιβωτίων
Όροι πληρωμής
T/T, Western Union
Δυνατότητα προσφοράς
10pc/per εβδομάδα
RELATED PRODUCTS
Επικοινωνήστε μαζί μας
Επικοινωνήστε τώρα
Product Description

Τμηματική μονάδα rs-422A/485 επικοινωνιών Omron CJ1W-SCU32



Οι τμηματικές μονάδες επικοινωνιών που επιτρέπουν μεγάλες σύνδεση με τις εξωτερικές συσκευές. Αυτή η μονάδα είναι διαθέσιμη για τον ελεγκτή CJ/NJ.

Τμηματική μονάδα μεγάλης επικοινωνίας, λιμένες 2x rs-422/485, μακροεντολή πρωτοκόλλου, σύνδεση οικοδεσποτών, 1: Σύνδεση Ν NT, κανένα πρωτόκολλο, τμηματική πύλη (CompoWay/F, modbus-RTU, modbus-ASCII, σύνδεση οικοδεσποτών), σκλάβος MODBUS RTU, μέχρι 230 kbps.

Αρχική Omron μονάδα CJ1W-SCU32 επικοινωνίας PLC CJ1W τμηματική 0

Στοιχείο Περιγραφή
Όνομα συσκευών Τμηματική μονάδα επικοινωνιών
Ταξινόμηση Μονάδα λεωφορείων ΚΜΕ
Πρότυπος αριθμός CJ1W-SCU22 CJ1W-SCU32 CJ1W-SCU42 CJ1W-SCU21-V1 CJ1W-SCU31-V1 CJ1W-SCU41-V1
Τμηματικός
λιμένες
Λιμένας 1 Rs-232C Rs-422A/485 Rs-422A/485 Rs-232C Rs-422A/485 Rs-422A/485
Λιμένας 2 Rs-232C Rs-422A/485 Rs-232C Rs-232C Rs-422A/485 Rs-232C
Πρωτόκολλο Λιμένας 1 Σύνδεση οικοδεσποτών, μακρο, τμηματική πύλη πρωτοκόλλου, αριθ.
πρωτόκολλο, σύνδεση NT, σκλάβος modbus-RTU, loopback
η δοκιμή, ή η σύνδεση οικοδεσποτών 1:1 μπορεί να επιλεχτεί για κάθε μια
λιμένας. *1, *2
Η σύνδεση οικοδεσποτών, η μακροεντολή πρωτοκόλλου, η σύνδεση NT, ή loopback η δοκιμή μπορούν να είναι
επιλεγμένος για κάθε λιμένα.
Μονάδα Ver. 1.2 ή αργότερα επίσης υποστηρίζει την τμηματική πύλη, αριθ.
πρωτόκολλο, και τρόποι συνδέσεων οικοδεσποτών 1:1. (Σημείωση: Η τμηματική πύλη
μπορέστε επίσης να εκτελεσθείτε στο μακρο τρόπο.) *1 πρωτοκόλλου
Μονάδα Ver. 1.3 ή αργότερα επίσης υποστηρίζει τον τρόπο σκλάβων modbus-RTU.
Λιμένας 2
Αριθμός

mountable
Μονάδες
Μονάδα ΚΜΕ Κανένας
Ράφι ΚΜΕ Συνολικά μέχρι 16 μονάδες, συμπεριλαμβανομένης όλης της άλλης
Μονάδες λεωφορείων ΚΜΕ. Αριθ.
περιορισμοί στην τοποθετώντας θέση.
Εντούτοις, εάν ένας εξωτερικός διακόπτει ο στόχος χρησιμοποιείται,
η μονάδα πρέπει να τοποθετηθεί σε ένα από
μετά από τις αυλακώσεις στο ράφι ΚΜΕ.
CJ2H-CPU6 [] - μονάδα EIP ΚΜΕ: Αυλακώσεις 0 έως 3
CJ2H-CPU6 [], CJ2M-ΚΜΕ [] [] Ή CJ1G/H-
Μονάδα ΚΜΕ [] [] Χ ΚΜΕ: Αυλακώσεις 0 έως 4
Cj1m-ΚΜΕ [] [] ΚΜΕ Unit*4: Αυλακώσεις 0 έως 2
Εξωτερικός διακόψτε τους στόχους δεν θα αρχίσει εάν
η μονάδα τοποθετείται σε οποιαδήποτε άλληδήποτε αυλάκωση.
Συνολικά μέχρι 16 μονάδες, συμπεριλαμβανομένων όλων των άλλων μονάδων λεωφορείων ΚΜΕ.
Κανένας περιορισμός στην τοποθετώντας θέση.
Επέκταση
Ράφι
Στοιχεία
ανταλλαγή
με
Μονάδα ΚΜΕ
Συνηθισμένο
αναζωογόνηση
από το λογισμικό
διακόπτες
και θέση
Διατιθέμενος 25 λέξεις των 25 λέξεων στη μονάδα περιοχή λεωφορείων ΚΜΕ CIO (σταθερή ανταλλαγή στοιχείων με τη μονάδα ΚΜΕ)
Μεταφορά
από
Μονάδα ΚΜΕ
σύνολο από
σύστημα
Από τη μονάδα περιοχή λεωφορείων ΚΜΕ DM, κάθε τμηματικό λιμένα διατίθενται 10 λέξεις (συνολικές 20 λέξεις).
Το στοιχείο μεταφέρεται από τη μονάδα ΚΜΕ στους ακόλουθους χρόνους:
Ξεκίνημα ή καινούριο ξεκίνημα
Οδηγία σκαλών: STUP (237)
Οι τοποθετήσεις λιμένων που αλλάζουν τη σημαία ανοίγουν (βοηθητική περιοχή)
Απλή εφεδρική λειτουργία Η απλή εφεδρική λειτουργία της μονάδας ΚΜΕ μπορεί να χρησιμοποιηθεί στο στήριγμα τα μακρο στοιχεία πρωτοκόλλου στην παρουσίαση σε συνέχειες
Μονάδα επικοινωνιών στη κάρτα μνήμης της μονάδας ΚΜΕ. Τα υποστηριγμένα στοιχεία μπορούν να αποκατασταθούν ή να συγκριθούν.
(Η απλή εφεδρική λειτουργία μπορεί να χρησιμοποιηθεί με τις μονάδες cj1-χ και CJ1M ΚΜΕ μόνο.)
Τρέχουσα κατανάλωση
*3
280mA+x 400mA 360mA+x 280mA+x 380mA 380mA+x
Βάρος 160g μέγιστο. 120g μέγιστο. 140g μέγιστο. 110g μέγιστο. 110g μέγιστο. 110g μέγιστο.
Γενικές προδιαγραφές Προσαρμόζεται στις γενικές προδιαγραφές για CJ Serise.





*1. Τμηματική πύλη: Η τμηματική πύλη μπορεί επίσης να εκτελεσθεί στο μακρο τρόπο πρωτοκόλλου.
*2. Κανένας-πρωτόκολλο: Ένας εξωτερικός διακόπτει το στόχο μπορεί να εκτελεσθεί όταν παραλαμβάνεται το στοιχείο στον τρόπο κανένας-πρωτοκόλλου. Εάν το CJ2H ΚΜΕ
Μονάδα με την έκδοση 1.1 ή αργότερα και μονάδες μονάδων CJ2M ΚΜΕ χρησιμοποιούνται, οι οδηγίες μεγάλων επικοινωνιών
(DRXDU (261) και DTXDU (262)) μπορέστε επίσης να χρησιμοποιηθείτε.
*3. Η τρέχουσα κατανάλωση είναι για μια τμηματική μονάδα επικοινωνιών. Όταν ένας προσαρμοστής συνδέσεων nt-AL001 συνδέεται με
Η τμηματική μονάδα επικοινωνιών, δύναμη παρέχεται στον προσαρμοστή συνδέσεων από τη μονάδα. Μια τρέχουσα κατανάλωση του 0.15A
πρέπει να προστεθείτε για κάθε προσαρμοστή συνδέσεων που συνδέεται. Στις ανωτέρω προδιαγραφές, «το Χ» δείχνει ότι 0.15A πρέπει να είναι
προστιθέμενος για κάθε λιμένα στον οποίο ένας προσαρμοστής συνδέσεων nt-AL001 συνδέεται για να παρέχει την απαραίτητη παροχή ηλεκτρικού ρεύματος 5-β.
*4. Τελική ημερομηνία εισόδων διαταγής για CJ1M: Το τέλη Μαρτίου του 2021



Προδιαγραφές πρωτοκόλλου

Προδιαγραφές συνδέσεων οικοδεσποτών



Στοιχείο Περιγραφή
Τρόπος επικοινωνιών Ημιαμφίδρομος (πλήρης-ντούμπλεξ για τις σκλάβος-αρχισμένες επικοινωνίες)
Σύγχρονος τρόπος Εκκίνησης-στάσης συγχρονισμός (ασύγχρονος τρόπος)
Baud ποσοστό *1 Rs-232C λιμένας και λιμένες rs-422A/485:
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS *2
Προεπιλογή που θέτει: 9.600 BPS
Απόσταση *1 επικοινωνιών Rs-232C λιμένας: 15 μ μέγιστο *3
Rs-422A/485 λιμένας:
Cj1w-SCU [] 1-V1
μέγιστο 500 μ (συνολικό μήκος καλωδίων: μέγιστο 500 μ, γραμμές κλάδων τ-κλάδων: μέγιστο 10 μ)
Cj1w-SCU [] 2
μέγιστο 1.200 μ (συνολικό μήκος καλωδίων: το μέγιστο 1.200 μ, συνδέσεις Multidrop είναι δυνατό. Εντούτοις, μέγιστος
το μήκος καλωδίων είναι 500 μ εάν το nt-AL001 χρησιμοποιείται για rs-422a-485 συνδέσεις.)
Διαμόρφωση σύνδεσης Rs-232C λιμένας: 1:1 (1: Το Ν (Ν = 32 μονάδες μεγίστων) είναι δυνατό χρησιμοποιώντας προσαρμοστές τους μετατρέποντας συνδέσεων.)
Rs-422A/485 λιμένας: 1: Ν (Ν = 32 μονάδες μεγίστων)
Αριθμός συνδεδεμένων μονάδων 32 μονάδες μεγίστων (αριθμοί μονάδων 0 έως 31 η μονάδα αριθμός 0 τίθεται για τη σύνδεση 1:1)
Δομή πλαισίων Εντολές γ-τρόπου Επιγραφή: @, διεύθυνση: (αριθμός μονάδων συνδέσεων οικοδεσποτών) 0 έως 31 (BCD), στοιχεία: κώδικας επιγραφών +
κείμενο, κώδικας ελέγχου λάθους: FCS, εξολοθρευτής: * +CR
Εντολές ΠΤΕΡΥΓΙΩΝ Επιγραφή: @, διεύθυνση: (αριθμός μονάδων συνδέσεων οικοδεσποτών) 0 έως 31 (BCD), στοιχεία: κώδικας επιγραφών
(πάντα «FA») + επιγραφή ΠΤΕΡΥΓΊΩΝ + εντολή ΠΤΕΡΥΓΊΩΝ + κείμενο, κώδικας ελέγχου λάθους: FCS,
εξολοθρευτής: * +CR
Κώδικες ελέγχου λάθους Κάθετη ισότητα: Ακόμα και, περίεργος. ή κανένας
FCS (οριζόντια ισότητα που μετατρέπεται στο ASCII)
Ροή και υποστήριξη εντολής Ροή εντολής Εντολές Περιεχόμενο
Οικοδεσπότης υπολογιστής
Ελεγκτής
Εντολές γ-τρόπου 1:1 ή 1: Επικοινωνίες Ν με άμεσα συνδεμένος
Ελεγκτής *4
Εντολές ΠΤΕΡΥΓΙΩΝ
(στο πρωτόκολλο συνδέσεων οικοδεσποτών)
1:1 ή 1: Επικοινωνίες Ν με άμεσα συνδεμένος
Ελεγκτής.
Ελεγκτής στον οικοδεσπότη
υπολογιστής
Εντολές ΠΤΕΡΥΓΙΩΝ
(στο πρωτόκολλο συνδέσεων οικοδεσποτών)
Η χρησιμοποίηση επικοινωνιών ΣΤΕΛΝΕΙ (090), RECV (098), και
CMND (490) από τη μονάδα ΚΜΕ. *5





*1. Επιβεβαιώστε τη baud απόσταση ποσοστών και επικοινωνιών που υποστηρίζεται από τις συνδεδεμένες συσκευές.
*2. Το cj1w-SCU [] 2 απαιτείται για τις επικοινωνίες σε 230.400 BPS.
*3. Το μέγιστο μήκος καλωδίων για rs-232C είναι 15 μ. Τα πρότυπα rs-232C, εντούτοις, δεν καλύπτουν baud τα ποσοστά ανωτέρω
19.2 Kbps. Αναφερθείτε στο εγχειρίδιο για τη συσκευή που συνδέεται για να επιβεβαιώσει την υποστήριξη.
*4. Το διευκρινισμένο σχήμα πλαισίων πρέπει να προετοιμαστεί στον οικοδεσπότη υπολογιστή και να σταλεί έπειτα.
*5. Ο οικοδεσπότης υπολογιστής πρέπει να ερμηνεύσει τις εντολές και να επιστρέψει μια απάντηση με το σωστό σχήμα.
Η σύνδεση μεταξύ του οικοδεσπότη υπολογιστή και του ελεγκτή πρέπει να είναι 1:1.



Μακρο προδιαγραφές λειτουργίας πρωτοκόλλου



Στοιχείο Περιγραφή
Αριθμός
πρωτόκολλα
μέγιστο 20. Μπορέστε να δημιουργηθείτε και να καταχωρηθείτε με το εργαλείο υποστήριξης πρωτοκόλλου (CX-πρωτόκολλο).
Αριθμός
ακολουθίες
μέγιστο 1.000.
Ανά πρωτόκολλο Αριθμός ακολουθιών μέγιστο 60.
Αριθμός μηνυμάτων μέγιστο 300.
Αριθμός υποδοχής
μήτρες
μέγιστο 100.
Όρος εκτέλεσης ακολουθίας Χρησιμοποίηση της 260) οδηγίας PMCR της μονάδας ΚΜΕ ((που διευκρινίζει τον αριθμό ακολουθίας)
Τρόπος επικοινωνιών Ημιαμφίδρομος ή πλήρης-διπλός
Σύγχρονος τρόπος Εκκίνησης-στάσης συγχρονισμός (ασύγχρονος τρόπος)
Baud ποσοστό *1 Rs-232C λιμένας και λιμένες rs-422A/485:
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS
Προεπιλογή που θέτει: 9.600 BPS *2
Απόσταση *1 επικοινωνιών Rs-232C λιμένας: μέγιστο 15 μ.
Rs-422A/485 λιμένας:
Cj1w-SCU [] 1-V1
μέγιστο 500 μ (συνολικό μήκος καλωδίων: μέγιστο 500 μ, γραμμές κλάδων τ-κλάδων: μέγιστο 10 μ)
Cj1w-SCU [] 2
μέγιστο 1.200 μ (συνολικό μήκος καλωδίων: το μέγιστο 1.200 μ, συνδέσεις Multidrop είναι δυνατό. Εντούτοις,
το μέγιστο μήκος καλωδίων είναι 500 μ εάν το nt-AL001 χρησιμοποιείται για rs-422a-485 συνδέσεις.)
Διαμόρφωση σύνδεσης Rs-232C λιμένας: 1:1 (1: Το Ν (Ν = 32 μονάδες μεγίστων) είναι δυνατό χρησιμοποιώντας έναν μετατρέποντας προσαρμοστή συνδέσεων.)
Rs-422A/485 λιμένας: 1: Ν (Ν = 32 μονάδες μεγίστων)
Αριθμός συνδεδεμένων μονάδων 32 μονάδες μεγίστων (αριθμοί μονάδων 0 έως 31 η μονάδα αριθμός 0 τίθεται για τη σύνδεση 1:1)
Μέγιστος
αριθμός
στοιχεία
ανταλλαγή
λέξεις
μεταξύ
Ελεγκτής
και πρωτόκολλο
μακροεντολή
λειτουργία
Ρύθμιση τελεστέου 250 λέξεις Συμπεριλαμβανομένης της λέξης που διευκρινίζει τον αριθμό
από τις λέξεις (1 λέξη)
Ρύθμιση λέξης συνδέσεων 500 λέξεις O1, Ο2, I1, ΚΑΙ I2: σύνολο 500 λέξεων
Άμεση ρύθμιση 500 λέξεις Μέγιστος αριθμός λέξεων ανά ιδιότητες στοιχείων
Ακολουθία
περιεχόμενο
(βήμα
κοινός
παράμετρος)
Αριθμός βημάτων ανά
ακολουθία
μέγιστο 16.
Έλεγχος μετάδοσης
παράμετροι
Χ-on/X-από η ροή, η ροή RS/CS, ο έλεγχος οριοθετών, ή ο έλεγχος ισχυρισμού, και ο έλεγχος διαποδιαμορφωτών μπορούν
επιλέγεται.
Ανακοίνωση απάντησης
μέθοδος (τελεστέος)
Ανακοίνωση ανίχνευσης: Γράφει ότι λάβετε τα στοιχεία στη I/O μνήμη κατά τη διάρκεια της ανίχνευσης μονάδων ΚΜΕ.
Μέθοδος ανίχνευσης (σταθερή) Υποστήριξη
Διακόψτε την ανακοίνωση Όχι υποστήριξη
Διακόψτε την ανακοίνωση για τον αριθμό περίπτωσης υποδοχής Όχι suppprt
Χρόνος ελέγχου κατά τη διάρκεια
στείλετε/λάβετε
επεξεργασία
Λάβετε την αναμονή, λάβετε την ολοκλήρωση, ή στείλετε την ολοκλήρωση μπορεί να ελεγχθεί.
Θέτοντας σειρά: το 0,01 έως 0,99 s, 0,1 έως 9,9 s, 1 έως 99 s, ή 1 έως 99 λεπτά
Ρύθμιση λέξης συνδέσεων Περιοχή στην οποία το στοιχείο ανταλλάσσεται μεταξύ της μονάδας ΚΜΕ και της τμηματικής μονάδας επικοινωνιών
κατά τη διάρκεια της αναζωογόνησης μονάδων επικοινωνιών.
Δύο περιοχές είναι δυνατές για κάθε συσκευή: Μια περιοχή για την αποθήκευση λαμβάνει τα στοιχεία και μια περιοχή για την αποθήκευση
στείλετε τα στοιχεία. *3
Βήμα
περιεχόμενο
Εντολές Στείλετε μόνο (ΣΤΕΙΛΕΤΕ), μόνο αποδοχής (RECV), στείλετε και λάβετε (SEND&RECV), περιμένετε (ΑΝΑΜΟΝΉ), υποδοχή
απομονωτής σαφής (ΕΠΙΠΕΔΟΣ), ER-(ΑΝΟΙΚΤΟΣ), ή ER-ΜΑΚΡΙΑ (ΣΤΕΝΟΣ)
Επαναλάβετε αντίθετα προς 1 έως 255 φορές
Ξαναδοκιμάστε την αρίθμηση 0 έως 9 (μόνο όταν η εντολή είναι SEND&RECV)
Στείλετε το χρόνο αναμονής το 0,01 έως 0,99 s, 0,1 έως 9,9 s, 1 έως 99 s, ή 1 έως 99 λεπτά
(Μόνο όταν είναι η εντολή ΣΤΕΙΛΕΤΕ ή SEND&RECV)
Με ή χωρίς
η απάντηση γράφει
(τελεστέος)
Όταν λάβετε η επεξεργασία ολοκληρώνεται (όταν λάβετε τα στοιχεία αποθηκεύεται στην περιοχή που διευκρινίζεται μέσα
ο 4ος τελεστέος της (260) οδηγίας) PMCR, εαν πρέπει να αποθηκευτούν τα λαμβανόμενα μηνύματα
μπορέστε να επιλεχτείτε.
Επόμενη επεξεργασία Όταν ένα βήμα τελειώσει κανονικά, τελειώστε (ακολουθία που ολοκληρώνεται), επόμενος (προχωρήστε στο επόμενο βήμα αριθ.),
Το Goto (πηγαίνετε στο διευκρινισμένο βήμα αριθ.), ή αποβάλλει (διακόψτε το βήμα και ολοκληρώστε εκείνη την ακολουθία)
μπορέστε να επιλεχτείτε.
Επεξεργασία λάθους Όταν ένα βήμα τελειώσει ανώμαλα, τελειώστε, επόμενος, Goto, ή η άμβλωση μπορεί να επιλεχτεί.
Στείλετε το μήνυμα Στοιχεία που στέλνονται στη διευκρινισμένη διεύθυνση όταν
η εντολή είναι ΣΤΕΛΝΕΙ ή SEND&RECV.
Αποτελείται από μια επιγραφή, διεύθυνση, μήκος, στοιχεία,
κώδικας ελέγχου λάθους, και εξολοθρευτής.
Λάβετε το μήνυμα Στοιχεία που στέλνονται από τη διευκρινισμένη διεύθυνση όταν
η εντολή είναι RECV ή SEND&RECV.
Μήτρα υποδοχής Όταν η εντολή είναι RECV ή SEND&RECV,
θέτει αναμενόμενη λαμβάνει τα μηνύματα (μέγιστο 15),
και αλλαγές στην επόμενη χορήγηση επεξεργασίας
στο μήνυμα λαμβανόμενο.
Διευκρινίζει ότι λάβετε τα μηνύματα και τον επόμενο
επεξεργασία για κάθε μια από τις περιπτώσεις Νο 00 στο αριθ.
15. Από το μέγιστο 16 περιπτώσεις, μια περίπτωση πρέπει
τίθεται όπως «άλλος» λαμβάνει τα μηνύματα
(εκτός από το σύνολο λάβετε τα μηνύματα).
Μήνυμα
μονάδα
περιεχόμενο
Επιγραφή και
εξολοθρευτής
στοιχεία
ιδιότητες
Σταθερός Στοιχεία ASCII, δεκαεξαδικά στοιχεία, ή κώδικας ελέγχου
Στοιχεία
ιδιότητες

διευθύνσεις
και στοιχεία μέσα
στείλετε
λάβετε
μηνύματα
Σταθερός Στοιχεία ASCII, δεκαεξαδικά στοιχεία, ή κώδικας ελέγχου (με μια διεύθυνση, κανένας κώδικας ελέγχου δεν είναι δυνατός)
Μεταβλητός Καμία μετατροπή, μετατροπή στα στοιχεία ASCII, ή μετατροπή στα δεκαεξαδικά στοιχεία
(η ανάγνωσης-γραφής κατεύθυνση μπορεί να διευκρινιστεί)
Προσδιορισμός
μέθοδος
(Χ, Υ)
Χ: Τελική διεύθυνση (όπου διαβάζεται από, ή πού γράφεται)
Υ: Μέγεθος στοιχείων (1 έως 1.000) *4
Χ Λέξη
προσδιορισμός
Λέξη που διαβάζεται
(I/O μνήμη
για να στείλουν τα στοιχεία)
Διευκρινίστε τη χρησιμοποίηση
3$ος τελεστέος
Οδηγία PMCR (260).
Καθορισμένη κύρια διεύθυνση
+ ν (ο γραμμικός
έκφραση + β,
συμπεριλαμβανομένης της επανάληψης
το αντίθετο Ν, είναι επίσης
πιθανός για το ν.)
Διευκρινίστε τη χρησιμοποίηση μιας σύνδεσης
λέξη.
I/O μνήμη άμεση
προσδιορισμός
Η λέξη γράφει
(λάβετε τα στοιχεία
στη I/O μνήμη)
Διευκρινίστε τη χρησιμοποίηση
4ος τελεστέος
Οδηγία PMCR (260).
Διευκρινίστε τη χρησιμοποίηση μιας σύνδεσης
λέξη.
I/O μνήμη άμεση
προσδιορισμός
Τελευταία ειδοποίηση * Οποιαδήποτε στοιχεία ή διεύθυνση μπορούν να παραληφθούν
(μόνο μέσα λάβετε τα μηνύματα)
Επαναλάβετε αντίθετα προς Ν
Υ Γραμμική έκφραση
συμπεριλαμβανομένης της επανάληψης
μετρητής
aN+b α: 0 έως 1000 β: 1 έως 1000
Ν: Επαναλάβετε την αντίθετη αξία
Τελευταία ειδοποίηση * Μπορέστε να παραληφθείτε ανεξάρτητα από το μήκος
(μόνο μέσα λάβετε τα μηνύματα)
Προσδιορισμός λέξης Λέξη που διαβάζεται
(I/O μνήμη
για να στείλουν τα στοιχεία)
Διευκρινίστε τη χρησιμοποίηση
3$ος τελεστέος
Οδηγία PMCR (260).
Καθορισμένη κύρια διεύθυνση
+ ν (ο γραμμικός
έκφραση + β,
συμπεριλαμβανομένης της επανάληψης
το αντίθετο Ν, είναι επίσης
πιθανός για το ν.)
Διευκρινίστε τη χρησιμοποίηση μιας σύνδεσης
λέξη.
I/O μνήμη άμεση
προσδιορισμός
Κώδικες ελέγχου λάθους LRC, LRC2, η κέντρο ανίχνευσης και ελέγχου-CCITT, κέντρο ανίχνευσης και ελέγχου-16, το ΠΟΣΌ, SUM1, και SUM2 μπορούν να υπολογιστούν.
Μέγιστο μήκος
στείλετε/λάβετε
μηνύματα
1.000 ψηφιολέξεις. (Το μέγιστο μήκος Α μεταξύ 200 και 1.000 ψηφιολέξεων μπορεί να τεθεί στην περιοχή οργάνωσης.)
Μέγιστος αριθμός
ιδιότητες στοιχείων
καταχωρημένος σε ένας
μήνυμα
96 ιδιότητες *5
Μέγιστος αριθμός
γράψτε τις ιδιότητες στοιχείων
καταχωρημένος σε ένας
μήνυμα
30 ιδιότητες *6
Λειτουργία *7 ιχνών Συνολικά μέχρι 1.700 ψηφιολέξεις (χαρακτήρες) time-series των στοιχείων μπορούν να επισημανθούν μέσα στέλνουν και λαμβάνουν
μηνύματα.
Οι αλλαγές στο βήμα αριθ. και τα σήματα ελέγχου όπως RS και το καίσιο μπορούν επίσης να επισημανθούν.





*1. Το baud ποσοστό και η απόσταση επικοινωνιών εξαρτώνται μερικές φορές από τη μακρινή συσκευή.
*2. Ένα baud τον ποσοστό 57.600 BPS μπορεί να επιλεχτεί κατά χρησιμοποίηση της μονάδας Ver. 1.2 ή αργότερα (115.200 BPS δεν είναι δυνατά). Το CJ1W-
SCU [] 2 απαιτείται για τις επικοινωνίες σε 115.200 ή 230.400 BPS.
*3. Μονάδα Ver. 1.2 ή πιό πρόσφατη συνεχής I/O αναζωογόνηση υποστηρίξεων εκτός από την προηγούμενη κατόπιν αιτήσεως I/O αναζωογόνηση.
*4. Το μέγεθος στοιχείων είναι ο αριθμός ψηφιολέξεων στην πορεία μετάδοσης.
*5. Το CX-πρωτόκολλο μπορεί να χρησιμοποιηθεί για να καταχωρήσει μέχρι 96 ιδιότητες ανά μήνυμα.
*6. Ένα μακρο λάθος σύνταξης θα εμφανιστεί όταν εκτελείται η μακροεντολή πρωτοκόλλου εάν περισσότερο από 31 γράψουν ότι οι ιδιότητες καταχωρούνται μέσα
ένα μήνυμα.
*7. Η μονάδα ΚΜΕ τίθεται τον τρόπο RUN/MONITOR. (Ο τρόπος ΟΡΓΑΝΩΝ ΕΛΈΓΧΟΥ δεν είναι διαθέσιμος με τις μονάδες NJ-σειρών ΚΜΕ.)
Σημείωση: Κατά τη χρησιμοποίηση 2 επικοινωνιών καλωδίων rs-422A/485 στο πρωτόκολλο που ο μακρο τρόπος, έθεσε μόνο τους ελέγχους διαποδιαμορφωτών για στείλετε
ελέγξτε τις παραμέτρους, και μην χρησιμοποιήστε τους ελέγχους ροής RS/CS.



Τμηματικές προδιαγραφές πυλών



Στοιχείο Περιγραφή
Πηγή μετατροπής Εντολές ΠΤΕΡΥΓΙΩΝ (που παραλαμβάνονται μέσω του δικτύου (συμπεριλαμβανομένων των ΠΤΕΡΥΓΙΩΝ συνδέσεων οικοδεσποτών) ή του λεωφορείου ΚΜΕ)
Λειτουργίες μετατροπής Η λαμβανόμενη εντολή ΠΤΕΡΥΓΙΩΝ που στέλνεται στον τμηματικό λιμένα της μονάδας μετατρέπεται σύμφωνα με τον κώδικα εντολής ΠΤΕΡΥΓΙΩΝ ως εξής:
δεκαεξαδικό 2803: Επιγραφή ΠΤΕΡΥΓΙΩΝ που αφαιρείται στην εντολή compo-Way/F και που μετατρέπεται.
δεκαεξαδικό 2804: Επιγραφή ΠΤΕΡΥΓΙΩΝ που αφαιρείται στην εντολή modbus-RTU και που μετατρέπεται.
δεκαεξαδικό 2805: Επιγραφή ΠΤΕΡΥΓΙΩΝ που αφαιρείται στην εντολή modbus-ASCII και που μετατρέπεται.
Η εντολή στέλνεται στον τμηματικό λιμένα.
Όταν η λαμβανόμενη εντολή ΠΤΕΡΥΓΙΩΝ στέλνεται στη μονάδα (καθορισμένος ως προς τον χρήστη κώδικας εντολής ΠΤΕΡΥΓΙΩΝ), η εντολή ΠΤΕΡΥΓΙΩΝ είναι
εσωκλειόμενος σε μια επιγραφή και έναν εξολοθρευτή συνδέσεων οικοδεσποτών.
Σχήμα CompoWay/F εντολές
Εντολές modbus-RTU
Εντολές modbus-ASCII
Εντολές ΠΤΕΡΥΓΙΩΝ συνδέσεων οικοδεσποτών
Παρουσίαση σε συνέχειες
τρόπος επικοινωνιών
Τμηματικός τρόπος πυλών ή μακρο τρόπος πρωτοκόλλου
Λειτουργίες αναμονής Μέχρι πέντε εντολές ΠΤΕΡΥΓΙΩΝ μπορούν να μετατραπούν και να περιμεθούν στη σειρά έπειτα για την επεξεργασία.
Μακροεντολή πρωτοκόλλου
επεξεργασία εκτέλεσης
Όταν μια εντολή ΠΤΕΡΥΓΙΩΝ παραλαμβάνεται κατά τη διάρκεια της μακρο εκτέλεσης πρωτοκόλλου, η τμηματική πύλη είναι εκτελεσμένη χρησιμοποίηση διακόπτει μεταξύ των βημάτων στην ακολουθία επικοινωνιών. Εάν το επόμενο βήμα είναι μια RECEIVE εντολή, η τμηματική πύλη δεν θα εκτελεσθεί μέχρι το επόμενο βήμα. Για άλλους όρους, διακόψτε εκτελείται αμέσως. *1
Διάλειμμα απάντησης
έλεγχος
Ο χρόνος ελέγχεται από όταν μετατρέπεται το μήνυμα στο διευκρινισμένο πρωτόκολλο χρησιμοποιώντας την τμηματική πύλη
έως ότου παραλαμβάνεται η απάντηση (στον τμηματικό τρόπο πυλών ή το μακρο τρόπο πρωτοκόλλου).
Προεπιλογή: 5 s (θέτοντας σειρά: 0,1 έως 25,5 s) *2
Στείλετε το διάλειμμα έναρξης
έλεγχος
Ο χρόνος ελέγχεται από όταν παραλαμβάνεται η εντολή ΠΤΕΡΥΓΙΩΝ έως ότου μετατρέπεται στο διευκρινισμένο πρωτόκολλο και
ενάρξεις που στέλνονται (στο μακρο τρόπο πρωτοκόλλου μόνο).
Προεπιλογή: 5 s (θέτοντας σειρά: 0,1 έως 25,5 s) *3
Στείλετε την καθυστέρηση Ο χρόνος μπορεί να τεθεί από όταν μετατρέπεται το μήνυμα σε ένα άλλο πρωτόκολλο χρησιμοποιώντας την τμηματική μετατροπή πυλών
έως ότου στέλνεται πραγματικά το στοιχείο. (Τμηματικός μακρο τρόπος πυλών ή πρωτοκόλλου)
Προεπιλογή: 0 s (θέτοντας σειρά: 0,01 έως 300,00 s)





*1. Ο απομονωτής υποδοχής καθαρίζεται κατά τη διάρκεια της τμηματικής εκτέλεσης πυλών.
Η τμηματική πύλη μπορεί να απαγορευθεί στο πρωτόκολλο που ο μακρο τρόπος με να ανοίξει την τμηματική πύλη απαγορεύει τη μετάβαση
Περιοχή CIO.
*2. Όταν ένα διάλειμμα εμφανίζεται, ο κώδικας τελών ΠΤΕΡΥΓΙΩΝ (δεκαεξαδικό 0205: Το διάλειμμα απάντησης) επιστρέφεται στην πηγή των ΠΤΕΡΥΓΙΩΝ
η εντολή και μια απάντηση παραλαμβάνονται αφότου εμφανίζεται ένα διάλειμμα.
*3. Όταν ένα διάλειμμα εμφανίζεται, ο κώδικας τελών ΠΤΕΡΥΓΙΩΝ (δεκαεξαδικό 0204: Ο μακρινός κόμβος πολυάσχολος) επιστρέφεται στην πηγή των ΠΤΕΡΥΓΙΩΝ
εντολή. Στείλετε την επεξεργασία δεν θα εκτελεσθεί και η λαμβανόμενη εντολή ΠΤΕΡΥΓΙΩΝ θα απορριφθεί.



Προδιαγραφές κανένας-πρωτοκόλλου



Στοιχείο Περιγραφή
Τρόπος επικοινωνιών Πλήρης-ντούμπλεξ
Baud ποσοστό *1 Rs-232C λιμένας και λιμένες rs-422A/485: 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS *2
Προεπιλογή που θέτει: 9.600 BPS
Επικοινωνίες
απόσταση *1
Rs-232C λιμένας: μέγιστο 15 μ.
Rs-422A/485 λιμένας:
Cj1w-SCU [] 1-V1
μέγιστο 500 μ (συνολικό μήκος καλωδίων: μέγιστο 500 μ, γραμμές κλάδων τ-κλάδων: μέγιστο 10 μ)
Cj1w-SCU [] 2
μέγιστο 1.200 μ (συνολικό μήκος καλωδίων: το μέγιστο 1.200 μ, συνδέσεις Multidrop είναι δυνατό. Εντούτοις, μέγιστο καλώδιο
το μήκος είναι 500 μ εάν το nt-AL001 χρησιμοποιείται για rs-422a-485 συνδέσεις.)
Μηνύματα
(επικοινωνίες
δομή πλαισίων)
Σύνολο καθένας των ακόλουθων τύπων στην περιοχή οργάνωσης στην περιοχή DM κατανομής.
1. Στοιχεία μόνο (χωρίς τον κώδικα έναρξης και κώδικα τελών)
2. Κώδικας + στοιχεία έναρξης
3. Κώδικας στοιχείων + τελών
4. Κώδικας έναρξης + κώδικας στοιχείων + τελών
5. Στοιχεία + χρώμιο + ΕΆΝ
6. Κώδικας + στοιχεία έναρξης +CR + ΕΆΝ

Σύνολο στη διατιθέμενη περιοχή DM
(Ο κώδικας έναρξης μπορεί να περιληφθεί με τη ρύθμιση του μεταξύ στο δεκαεξαδικό 00 και ΓΦ, και ο κώδικας τελών μπορεί να περιληφθεί κοντά
ρύθμιση του μεταξύ στο δεκαεξαδικό 00 και ΓΦ. Για να αποκλείσετε τον κώδικα τελών, θέστε τον αριθμό λαμβάνει τις ψηφιολέξεις στοιχείων.)
Κώδικας έναρξης Κανένας ή 00 στο δεκαεξαδικό ΓΦ
Κώδικας τελών Κανένας, 00 στο δεκαεξαδικό ΓΦ, ή οι χρωμίου + ΕΆΝ
Ο αριθμός λαμβάνει τα στοιχεία
ψηφιολέξεις κατά τη διάρκεια της υποδοχής
Θέστε τον αριθμό λαμβάνει τις ψηφιολέξεις στοιχείων μεταξύ 1 και 256 ψηφιολέξεων (σύμφωνα με το DM
Τοποθετήσεις περιοχής) όταν χρησιμοποιείται η δομή 1 ή 2 πλαισίων ανωτέρω.
Αποστολή των μηνυμάτων CJ: Οδηγία *3 TXDU (256)
NJ: Οδηγία SerialSend
Λήψη των μηνυμάτων CJ: Οδηγία *3 RXDU (255)
NJ: SerialRcv ή οδηγία *4 SerialRcvNoClear
Μέγιστο μήνυμα
μήκος
Αποστολή και λήψη: Μέχρι 259 ψηφιολέξεις συμπεριλαμβανομένου του κώδικα έναρξης και του κώδικα τελών (μέχρι 256 ψηφιολέξεις αποκλείοντας
κώδικες έναρξης/τελών)
Μετατροπή στοιχείων Καμία μετατροπή
Επικοινωνίες
πρωτόκολλο
Κανένας
Χρόνος καθυστέρησης μηνυμάτων CJ:
Όταν το TXD (236), οδηγία TXDU (256) εκτελείται, αφότου στείλετε το χρόνο καθυστέρησης, το στοιχείο στέλνεται από
λιμένας. *3
0 έως 300 s (κα 0 έως 300.000)
(Μπορεί να τεθεί σε 10 μονάδες κας ανάλογα με τις τοποθετήσεις περιοχής DM)
NJ:
Όταν η οδηγία SerialSend εκτελείται, αφότου στείλετε το χρόνο καθυστέρησης, το στοιχείο στέλνεται από το λιμένα.
0 έως 300 s (κα 0 έως 300.000)
(Μπορεί να τεθεί σε 10 μονάδες κας: Σύνολο στο στούντιο συστημάτων ή με τη χρησιμοποίηση μιας μεταβλητής συσκευών για τη μονάδα CJ-σειρών.)
Λάβετε αντίθετα προς Ο αριθμός ψηφιολέξεων στοιχείων (0 έως 256) που παραλαμβάνονται στο λιμένα μπορεί να μετρηθεί.
Απομονωτής υποδοχής σαφής
συγχρονισμός
Cj1w-SCU [] 1-V1
Ο απομονωτής υποδοχής καθαρίζεται αμέσως μετά από να εκτελέσει τη 255) οδηγία RXD (235) /RXDU (
Cj1w-SCU [] 2
Με τη 261) οδηγία DRXDU (, μπορείτε να διευκρινίσετε εάν οι απομονωτές υποδοχής θα καθαριστούν ή όχι σε μια ρύθμιση
στις λέξεις περιοχής DM που διατίθενται στη μονάδα. *3
NJ
Οδηγία SerialRcv: Μετά από να διαβάσει λάβετε τα στοιχεία
Οδηγία SerialRcvNoClear: Όταν λάβετε η μεταβλητή μεγέθους στοιχείων (μέγεθος) τίθεται 0 *4





*1. Το baud ποσοστό και η απόσταση επικοινωνιών εξαρτώνται μερικές φορές από τη μακρινή συσκευή.
*2. Το cj1w-SCU [] 2 απαιτείται για τις επικοινωνίες σε 115.200 ή 230.400 BPS.
*3. Οι 261) οδηγίες DTXDU (262) και DRXDU (μπορούν να χρησιμοποιηθούν μόνο όταν ένα cj1w-SCU [] μονάδα 2 τμηματική επικοινωνιών
συνδέεται με τις μονάδες CJ2H ΚΜΕ με την έκδοση 1.1 ή αργότερα και μονάδες μονάδων CJ2M ΚΜΕ.
*4. Μια τμηματική μονάδα επικοινωνιών με την έκδοση μονάδων 2.1 ή πιό πρόσφατος, μια μονάδα ΚΜΕ με την έκδοση μονάδων 1.03 ή πιό πρόσφατος, και Sysmac
Η έκδοση στούντιο 1.04 ή υψηλότερος απαιτείται για να χρησιμοποιήσει την οδηγία SerialRcvNoClear.



Προδιαγραφές modbus-RTU



Στοιχείο Περιγραφή
Τρόπος Τρόπος *1 σκλάβων modbus-RTU
Baud ποσοστό 1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS *2
Προεπιλογή: 19.200 BPS
Μήκος στοιχείων 8 μπιτ
Ισότητα Περίεργος, ακόμα και, ή κανένας
Προεπιλογή: Ακόμα και
Κομμάτια στάσεων Περίεργος ή ακόμα και ισότητα: 1 μπιτ
Καμία ισότητα: 2 μπιτ
Θέτοντας σειρά διευθύνσεων 1 έως 247 (μεταδίδοντας ραδιοφωνικά: 0)
Σχήμα πλαισίων Διεύθυνση σκλάβων: 1 ψηφιολέξη
Κώδικας λειτουργίας: 1 ψηφιολέξη
Στοιχεία: 0 έως 252 ψηφιολέξεις
Κώδικας κέντρου ανίχνευσης και ελέγχου: 2 ψηφιολέξεις



*1. Ο τρόπος modbus-ASCII δεν υποστηρίζεται.
*2. Το cj1w-SCU [] 2 απαιτείται για τις επικοινωνίες σε 230.400 BPS.

Υποστηριγμένες εντολές



Κώδικας λειτουργίας
(δεκαεξαδικός)
Λειτουργία Όνομα Modbus
1 Διαβάζει τα πολλαπλάσια κομμάτια από το CIO, την εργασία, την εκμετάλλευση, ή το βοηθητικό τομέα της I/O μνήμης. Διαβάστε τις σπείρες
2 Διαβάζει τα πολλαπλάσια κομμάτια από τον τομέα CIO της I/O μνήμης. Διαβάστε τις ιδιαίτερες εισαγωγές
3 Διαβάζει τις πολλαπλάσιες λέξεις από το DM ή τον τομέα της EM της I/O μνήμης. Διαβάστε τους καταλόγους εκμετάλλευσης
4 Διαβάζει τις πολλαπλάσιες λέξεις από το CIO, την εργασία, την εκμετάλλευση, ή το βοηθητικό τομέα της I/O μνήμης. Διαβάστε τους καταλόγους εισαγωγής
5 Γράφει λίγο στη I/O μνήμη. Γράψτε την ενιαία σπείρα
6 Γράφει μια λέξη στο DM ή τον τομέα της EM της I/O μνήμης. Γράψτε τον ενιαίο κατάλογο
8 Εκτελεί μια δοκιμή echoback. Διαγνωστικός
0F Γράφει τα πολλαπλάσια κομμάτια στη I/O μνήμη. Γράψτε τις πολλαπλάσιες σπείρες
10 Γράφει τις πολλαπλάσιες λέξεις στο DM ή τον τομέα της EM της I/O μνήμης. Γράψτε τους πολλαπλάσιους καταλόγους

Στείλτε το αίτημά σας απευθείας σε εμάς

Πολιτική απορρήτου Κίνα Καλή ποιότητα Βιομηχανική αυτοματοποίηση PLC Προμηθευτής. 2022-2024 plcautomate.com . Διατηρούνται όλα τα πνευματικά δικαιώματα.
