| Στοιχείο |
Περιγραφή |
Αριθμός
πρωτόκολλα |
μέγιστο 20. |
Μπορέστε να δημιουργηθείτε και να καταχωρηθείτε με το εργαλείο υποστήριξης πρωτοκόλλου (CX-πρωτόκολλο). |
Αριθμός
ακολουθίες |
μέγιστο 1.000. |
| Ανά πρωτόκολλο |
Αριθμός ακολουθιών |
μέγιστο 60. |
| Αριθμός μηνυμάτων |
μέγιστο 300. |
Αριθμός υποδοχής
μήτρες |
μέγιστο 100. |
| Όρος εκτέλεσης ακολουθίας |
Χρησιμοποίηση της 260) οδηγίας PMCR της μονάδας ΚΜΕ ((που διευκρινίζει τον αριθμό ακολουθίας) |
| Τρόπος επικοινωνιών |
Ημιαμφίδρομος ή πλήρης-διπλός |
| Σύγχρονος τρόπος |
Εκκίνησης-στάσης συγχρονισμός (ασύγχρονος τρόπος) |
| Baud ποσοστό *1 |
Rs-232C λιμένας και λιμένες rs-422A/485:
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 BPS
Προεπιλογή που θέτει: 9.600 BPS *2 |
| Απόσταση *1 επικοινωνιών |
Rs-232C λιμένας: μέγιστο 15 μ.
Rs-422A/485 λιμένας:

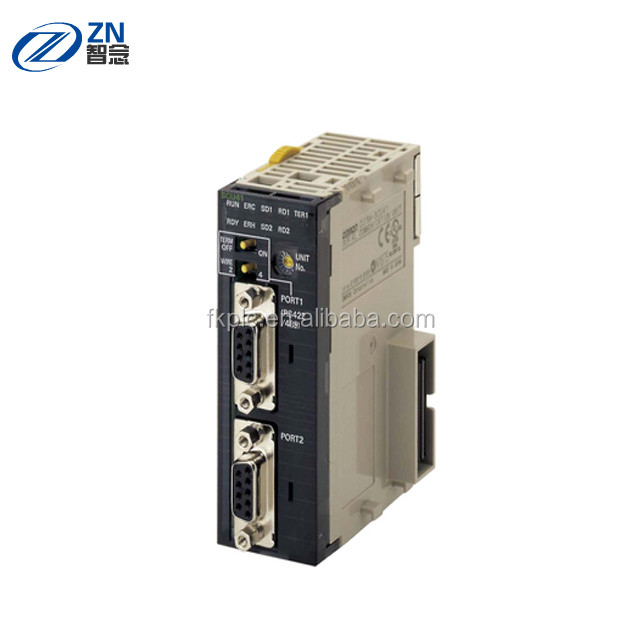

Cj1w-SCU [] 1-V1
μέγιστο 500 μ (συνολικό μήκος καλωδίων: μέγιστο 500 μ, γραμμές κλάδων τ-κλάδων: μέγιστο 10 μ)
Cj1w-SCU [] 2
μέγιστο 1.200 μ (συνολικό μήκος καλωδίων: το μέγιστο 1.200 μ, συνδέσεις Multidrop είναι δυνατό. Εντούτοις,
το μέγιστο μήκος καλωδίων είναι 500 μ εάν το nt-AL001 χρησιμοποιείται για rs-422a-485 συνδέσεις.) |
| Διαμόρφωση σύνδεσης |
Rs-232C λιμένας: 1:1 (1: Το Ν (Ν = 32 μονάδες μεγίστων) είναι δυνατό χρησιμοποιώντας έναν μετατρέποντας προσαρμοστή συνδέσεων.)
Rs-422A/485 λιμένας: 1: Ν (Ν = 32 μονάδες μεγίστων) |
| Αριθμός συνδεδεμένων μονάδων |
32 μονάδες μεγίστων (αριθμοί μονάδων 0 έως 31 η μονάδα αριθμός 0 τίθεται για τη σύνδεση 1:1) |
Μέγιστος
αριθμός
στοιχεία
ανταλλαγή
λέξεις
μεταξύ
Ελεγκτής
και πρωτόκολλο
μακροεντολή
λειτουργία |
Ρύθμιση τελεστέου |
250 λέξεις |
Συμπεριλαμβανομένης της λέξης που διευκρινίζει τον αριθμό
από τις λέξεις (1 λέξη) |
| Ρύθμιση λέξης συνδέσεων |
500 λέξεις |
O1, Ο2, I1, ΚΑΙ I2: σύνολο 500 λέξεων |
| Άμεση ρύθμιση |
500 λέξεις |
Μέγιστος αριθμός λέξεων ανά ιδιότητες στοιχείων |
Ακολουθία
περιεχόμενο
(βήμα
κοινός
παράμετρος) |
Αριθμός βημάτων ανά
ακολουθία |
μέγιστο 16. |
Έλεγχος μετάδοσης
παράμετροι |
Χ-on/X-από η ροή, η ροή RS/CS, ο έλεγχος οριοθετών, ή ο έλεγχος ισχυρισμού, και ο έλεγχος διαποδιαμορφωτών μπορούν
επιλέγεται. |
Ανακοίνωση απάντησης
μέθοδος (τελεστέος) |
Ανακοίνωση ανίχνευσης: Γράφει ότι λάβετε τα στοιχεία στη I/O μνήμη κατά τη διάρκεια της ανίχνευσης μονάδων ΚΜΕ. |
| Μέθοδος ανίχνευσης (σταθερή) |
Υποστήριξη |
| Διακόψτε την ανακοίνωση |
Όχι υποστήριξη |
| Διακόψτε την ανακοίνωση για τον αριθμό περίπτωσης υποδοχής |
Όχι suppprt |
Χρόνος ελέγχου κατά τη διάρκεια
στείλετε/λάβετε
επεξεργασία |
Λάβετε την αναμονή, λάβετε την ολοκλήρωση, ή στείλετε την ολοκλήρωση μπορεί να ελεγχθεί.
Θέτοντας σειρά: το 0,01 έως 0,99 s, 0,1 έως 9,9 s, 1 έως 99 s, ή 1 έως 99 λεπτά |
| Ρύθμιση λέξης συνδέσεων |
Περιοχή στην οποία το στοιχείο ανταλλάσσεται μεταξύ της μονάδας ΚΜΕ και της τμηματικής μονάδας επικοινωνιών
κατά τη διάρκεια της αναζωογόνησης μονάδων επικοινωνιών.
Δύο περιοχές είναι δυνατές για κάθε συσκευή: Μια περιοχή για την αποθήκευση λαμβάνει τα στοιχεία και μια περιοχή για την αποθήκευση
στείλετε τα στοιχεία. *3 |
Βήμα
περιεχόμενο |
Εντολές |
Στείλετε μόνο (ΣΤΕΙΛΕΤΕ), μόνο αποδοχής (RECV), στείλετε και λάβετε (SEND&RECV), περιμένετε (ΑΝΑΜΟΝΉ), υποδοχή
απομονωτής σαφής (ΕΠΙΠΕΔΟΣ), ER-(ΑΝΟΙΚΤΟΣ), ή ER-ΜΑΚΡΙΑ (ΣΤΕΝΟΣ) |
| Επαναλάβετε αντίθετα προς |
1 έως 255 φορές |
| Ξαναδοκιμάστε την αρίθμηση |
0 έως 9 (μόνο όταν η εντολή είναι SEND&RECV) |
| Στείλετε το χρόνο αναμονής |
το 0,01 έως 0,99 s, 0,1 έως 9,9 s, 1 έως 99 s, ή 1 έως 99 λεπτά
(Μόνο όταν είναι η εντολή ΣΤΕΙΛΕΤΕ ή SEND&RECV) |
Με ή χωρίς
η απάντηση γράφει
(τελεστέος) |
Όταν λάβετε η επεξεργασία ολοκληρώνεται (όταν λάβετε τα στοιχεία αποθηκεύεται στην περιοχή που διευκρινίζεται μέσα
ο 4ος τελεστέος της (260) οδηγίας) PMCR, εαν πρέπει να αποθηκευτούν τα λαμβανόμενα μηνύματα
μπορέστε να επιλεχτείτε. |
| Επόμενη επεξεργασία |
Όταν ένα βήμα τελειώσει κανονικά, τελειώστε (ακολουθία που ολοκληρώνεται), επόμενος (προχωρήστε στο επόμενο βήμα αριθ.),
Το Goto (πηγαίνετε στο διευκρινισμένο βήμα αριθ.), ή αποβάλλει (διακόψτε το βήμα και ολοκληρώστε εκείνη την ακολουθία)
μπορέστε να επιλεχτείτε. |
| Επεξεργασία λάθους |
Όταν ένα βήμα τελειώσει ανώμαλα, τελειώστε, επόμενος, Goto, ή η άμβλωση μπορεί να επιλεχτεί. |
| Στείλετε το μήνυμα |
Στοιχεία που στέλνονται στη διευκρινισμένη διεύθυνση όταν
η εντολή είναι ΣΤΕΛΝΕΙ ή SEND&RECV. |
Αποτελείται από μια επιγραφή, διεύθυνση, μήκος, στοιχεία,
κώδικας ελέγχου λάθους, και εξολοθρευτής. |
| Λάβετε το μήνυμα |
Στοιχεία που στέλνονται από τη διευκρινισμένη διεύθυνση όταν
η εντολή είναι RECV ή SEND&RECV. |
| Μήτρα υποδοχής |
Όταν η εντολή είναι RECV ή SEND&RECV,
θέτει αναμενόμενη λαμβάνει τα μηνύματα (μέγιστο 15),
και αλλαγές στην επόμενη χορήγηση επεξεργασίας
στο μήνυμα λαμβανόμενο. |
Διευκρινίζει ότι λάβετε τα μηνύματα και τον επόμενο
επεξεργασία για κάθε μια από τις περιπτώσεις Νο 00 στο αριθ.
15. Από το μέγιστο 16 περιπτώσεις, μια περίπτωση πρέπει
τίθεται όπως «άλλος» λαμβάνει τα μηνύματα
(εκτός από το σύνολο λάβετε τα μηνύματα). |
Μήνυμα
μονάδα
περιεχόμενο |
Επιγραφή και
εξολοθρευτής
στοιχεία
ιδιότητες |
Σταθερός |
Στοιχεία ASCII, δεκαεξαδικά στοιχεία, ή κώδικας ελέγχου |
Στοιχεία
ιδιότητες
διευθύνσεις
και στοιχεία μέσα
στείλετε
λάβετε
μηνύματα |
Σταθερός |
Στοιχεία ASCII, δεκαεξαδικά στοιχεία, ή κώδικας ελέγχου (με μια διεύθυνση, κανένας κώδικας ελέγχου δεν είναι δυνατός) |
| Μεταβλητός |
Καμία μετατροπή, μετατροπή στα στοιχεία ASCII, ή μετατροπή στα δεκαεξαδικά στοιχεία
(η ανάγνωσης-γραφής κατεύθυνση μπορεί να διευκρινιστεί) |
Προσδιορισμός
μέθοδος |
(Χ, Υ)
Χ: Τελική διεύθυνση (όπου διαβάζεται από, ή πού γράφεται)
Υ: Μέγεθος στοιχείων (1 έως 1.000) *4 |
| Χ |
Λέξη
προσδιορισμός |
Λέξη που διαβάζεται
(I/O μνήμη
για να στείλουν τα στοιχεία) |
Διευκρινίστε τη χρησιμοποίηση
3$ος τελεστέος
Οδηγία PMCR (260). |
Καθορισμένη κύρια διεύθυνση
+ ν (ο γραμμικός
έκφραση + β,
συμπεριλαμβανομένης της επανάληψης
το αντίθετο Ν, είναι επίσης
πιθανός για το ν.) |
Διευκρινίστε τη χρησιμοποίηση μιας σύνδεσης
λέξη. |
I/O μνήμη άμεση
προσδιορισμός |
Η λέξη γράφει
(λάβετε τα στοιχεία
στη I/O μνήμη) |
Διευκρινίστε τη χρησιμοποίηση
4ος τελεστέος
Οδηγία PMCR (260). |
Διευκρινίστε τη χρησιμοποίηση μιας σύνδεσης
λέξη. |
I/O μνήμη άμεση
προσδιορισμός |
| Τελευταία ειδοποίηση |
* |
Οποιαδήποτε στοιχεία ή διεύθυνση μπορούν να παραληφθούν
(μόνο μέσα λάβετε τα μηνύματα) |
| Επαναλάβετε αντίθετα προς |
Ν |
| Υ |
Γραμμική έκφραση
συμπεριλαμβανομένης της επανάληψης
μετρητής |
aN+b |
α: 0 έως 1000 β: 1 έως 1000
Ν: Επαναλάβετε την αντίθετη αξία |
| Τελευταία ειδοποίηση |
* |
Μπορέστε να παραληφθείτε ανεξάρτητα από το μήκος
(μόνο μέσα λάβετε τα μηνύματα) |
| Προσδιορισμός λέξης |
Λέξη που διαβάζεται
(I/O μνήμη
για να στείλουν τα στοιχεία) |
Διευκρινίστε τη χρησιμοποίηση
3$ος τελεστέος
Οδηγία PMCR (260). |
Καθορισμένη κύρια διεύθυνση
+ ν (ο γραμμικός
έκφραση + β,
συμπεριλαμβανομένης της επανάληψης
το αντίθετο Ν, είναι επίσης
πιθανός για το ν.) |
Διευκρινίστε τη χρησιμοποίηση μιας σύνδεσης
λέξη. |
I/O μνήμη άμεση
προσδιορισμός |
| Κώδικες ελέγχου λάθους |
LRC, LRC2, η κέντρο ανίχνευσης και ελέγχου-CCITT, κέντρο ανίχνευσης και ελέγχου-16, το ΠΟΣΌ, SUM1, και SUM2 μπορούν να υπολογιστούν. |
Μέγιστο μήκος
στείλετε/λάβετε
μηνύματα |
1.000 ψηφιολέξεις. (Το μέγιστο μήκος Α μεταξύ 200 και 1.000 ψηφιολέξεων μπορεί να τεθεί στην περιοχή οργάνωσης.) |
Μέγιστος αριθμός
ιδιότητες στοιχείων
καταχωρημένος σε ένας
μήνυμα |
96 ιδιότητες *5 |
Μέγιστος αριθμός
γράψτε τις ιδιότητες στοιχείων
καταχωρημένος σε ένας
μήνυμα |
30 ιδιότητες *6 |
| Λειτουργία *7 ιχνών |
Συνολικά μέχρι 1.700 ψηφιολέξεις (χαρακτήρες) time-series των στοιχείων μπορούν να επισημανθούν μέσα στέλνουν και λαμβάνουν
μηνύματα.
Οι αλλαγές στο βήμα αριθ. και τα σήματα ελέγχου όπως RS και το καίσιο μπορούν επίσης να επισημανθούν. |
