Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:

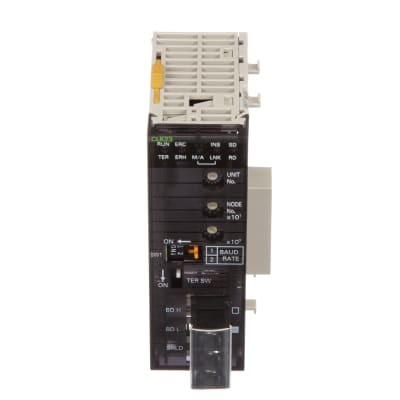

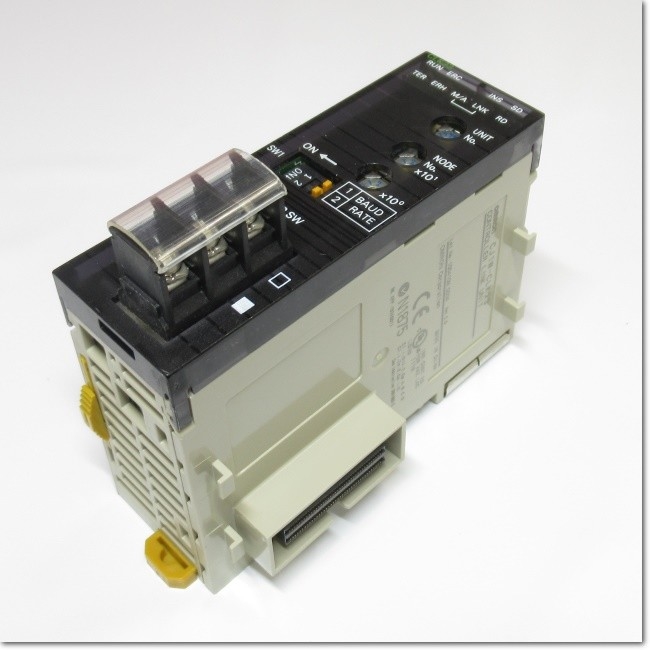

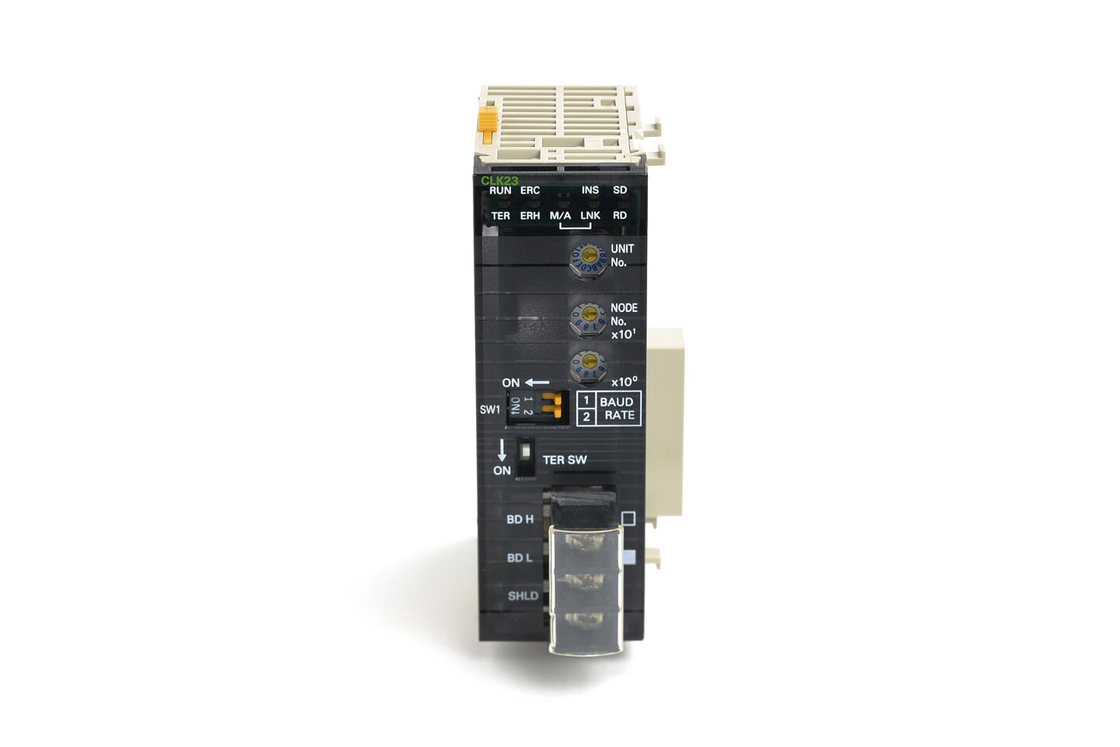

CJ1W-CLK23
• Τα Large-capacity στοιχεία - συνδέσεις επιτυγχάνεται εύκολα χωρίς να προγραμματίσει απλά με τον καθορισμό των στοιχείων - συνδέουν τους πίνακες.
• Μέχρι 20.000 *1 στέλνουν/λαμβάνουν τις λέξεις μπορούν να τεθούν ανά κόμβο για τις μονάδες (μέχρι 62.000 λέξεις για τους πίνακες).
• Στοιχεία - οι συνδέσεις μπορούν να εκτελεσθούν με μέχρι 4.000 λέξεις *2 ανά κόμβο εξασφαλίζοντας συναγωνισμό στοιχείων.
• Τα χρήστης-καθορισμένα στοιχεία - τους πίνακες συνδέσεων μπορούν να αλλάξουν ενώ στοιχεία - συνδέσεις λειτουργούν. *3
• Τα λάθη για το ολόκληρο σύστημα μπορούν να ελεγχθούν με τη χρησιμοποίηση του λογισμικού υποστήριξης διαγνώσεων λάθους και ποικίλων σημαιών θέσης.
*1. Υποστηριγμένος για την έκδοση μονάδων 1.2 ή αργότερα.
*2. CJ1W-CLK23 και 3g8f7-CLK [] 3 υποστηρίζονται.
*3. Υποστηριγμένος για CJ1W-CLK23, 3g8f7-CLK [] 3, και τα πρότυπα που τελειώνουν με «- V1».
| Στοιχεία | Προδιαγραφές |
|---|---|
| Πρότυπο | CJ1W-CLK23 3g8f7-clk23-ε CJ1W-CLK21-V1 *1 3G8F7-CLK21-EV1 *1 |
| Τύπος | Συνδεμένος με καλώδιο (προστατευμένο καλώδιο στρίβω-ζευγαριού) |
| Μέθοδος επικοινωνιών | Ν: Μέθοδος συμβολικός-λεωφορείων Ν |
| Κώδικας | Κώδικας του Μάντσεστερ |
| Διαμόρφωση | Κώδικας ζωνών βάσης |
| Συγχρονισμός | Συγχρονισμός σημαιών (προσαρμόζεται στα πλαίσια HDLC) |
| Σχήμα πορειών μετάδοσης | Μέθοδος Multidrop (τύπος λεωφορείων) |
| Ταχύτητα μετάδοσης | Ο ακόλουθος είναι οι μέγιστες αποστάσεις μετάδοσης ανάλογα με την ταχύτητα μετάδοσης. 2 MBIT/s: 500 μ 1 MBIT/s: 800 μ 500 KBIT/s: 1 χλμ |
| Μέγιστη μετάδοση απόσταση |
|
| Μέγιστη απόσταση μεταξύ κόμβοι |
Μην διευκρινισμένος. (Η μέγιστη απόσταση μετάδοσης πρέπει να ικανοποιήσει για το ολόκληρο σύστημα.) |
| Μέσο | Διευκρινισμένο προστατευμένο καλώδιο συστροφή-ζευγαριού Δύο καλώδια σημάτων, μια ασπίδα |
| Μέθοδος σύνδεσης κόμβων | PLC: Σύνδεση στον τελικό φραγμό Υπολογιστής: Σύνδεση που χρησιμοποιεί τον ειδικό (παρεχόμενο) συνδετήρα |
| Μέγιστος αριθμός κόμβων | 32 ή 62 κόμβοι *2 *3 |
| Εφαρμόσιμος προγραμματισμός Συσκευές |
CX-ολοκληρωτής σε CX-ένα, CX στον CX-προγραμματιστή *3, και κονσόλα προγραμματισμού |
| Λειτουργίες επικοινωνιών | Στοιχεία - συνδέσεις και υπηρεσία μηνυμάτων |
| Αριθμός στοιχείων - λέξεις συνδέσεων | Στείλετε τις λέξεις ανά κόμβο: μέγιστο 4.000 λέξεων (cj1w-CLK [] 3), μέγιστο 1.000 λέξεων (όλες οι άλλες μονάδες) Ο αριθμός στέλνει/λαμβάνει τις λέξεις ανά κόμβο: μέγιστο 12.000 λέξεων (προ-Ver. 1.2) μέγιστο 20.000 λέξεων (μονάδα Ver. 1.2 ή αργότερα) Ο συνολικός αριθμός στέλνει τις λέξεις ανά δίκτυο: μέγιστο 62.000 λέξεων. |
| Στοιχεία - περιοχές συνδέσεων | PLC: Οι περιοχές κομματιών (περιοχή CIO, περιοχή εργασίας, περιοχή *4 συνδέσεων), μνήμη στοιχείων (DM), επέκτειναν τον υπολογιστή περιοχής DM (EM): Μνήμη γεγονότος FinsGateway |
| Μήκος μηνυμάτων | μέγιστο 2.012 ψηφιολέξεων (συμπεριλαμβανομένης της επιγραφής) |
| Λειτουργίες RAS | Εφεδρική λειτουργία κόμβων ψηφοφορίας Λειτουργία αυτοδιάγνωσης (υλικό που ελέγχει στο ξεκίνημα) Δοκιμή Echoback και δοκιμή ραδιοφωνικής μετάδοσης (που χρησιμοποιούν την εντολή ΠΤΕΡΥΓΙΩΝ) Χρονόμετρο φυλάκων Λειτουργία κούτσουρων λάθους |
| Έλεγχος λάθους | Έλεγχος κώδικα του Μάντσεστερ ΈΛΕΓΧΟΣ ΚΈΝΤΡΟΥ ΑΝΊΧΝΕΥΣΗΣ ΚΑΙ ΕΛΈΓΧΟΥ (CCITT Χ16 +X12 +X5 +1) |
| Στοιχείο | Προδιαγραφές |
|---|---|
| Πρότυπο | CJ1W-CLK23 CJ1W-CLK21-V1 * |
| Εφαρμόσιμο PLC | Όλες οι μονάδες CJ-σειρών ΚΜΕ |
| Αριθμός mountable μονάδων | μέγιστο 8. |
| Περιοχή εγκατάστασης | Εγκαταστήστε επάνω Backplane ΚΜΕ ή Backplane επέκτασης (που ταξινομείται ως μονάδα λεωφορείων ΚΜΕ). |
| Θέση αποθήκευσης των παραμέτρων δικτύων και με το χέρι θέστε τα στοιχεία - πίνακες συνδέσεων |
Περιοχή μονάδων λεωφορείων συστημάτων (στην περιοχή παραμέτρου μονάδων ΚΜΕ). |
| Θέση αποθήκευσης της δρομολόγησης των πινάκων | Περιοχή παραμέτρου μονάδων ΚΜΕ |
| Βάρος | 110 γ |
| Τρέχουσα κατανάλωση: 5 Β στο PLC | 0,35 Α |
