Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:

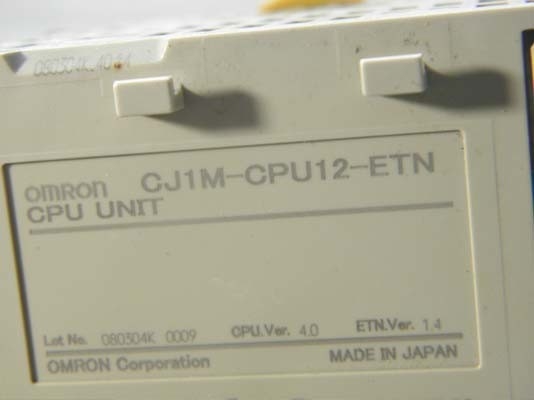

Cj1m-cpu12-ETN
• Συμπαγή 90 × 65 διαστάσεις χιλ. (Χ × Δ) είναι πρώτη θέση στη βιομηχανία.
• Μονάδα CJ-σειρών ΚΜΕ SYSMAC με τη λειτουργία μιας μονάδας Ethernet.
• Το λειτουργικό στοιχείο ΚΜΕ έχει την ίδια λειτουργία με ένα CJ1M-CPU11/12/13. Επιτρέπει την αποτελεσματική χρήση των εφαρμογών κληρονομιών.
• Οι μεγάλης χωρητικότητας κάρτες μνήμης μέχρι 128 ΜΒ μπορούν να εγκατασταθούν, και να χρησιμοποιηθούν στο στήριγμα τις τοποθετήσεις προγράμματος και συστημάτων, ή τα στοιχεία πελατών κούτσουρων.
• Το μεγάλο σύνολο οδηγίας μπορεί να υποστηρίξει τις διαφορετικές εφαρμογές. Τέσσερις τύποι προγραμματισμών υποστηρίζονται (σκάλα, δομημένο κείμενο, διαδοχικά διαγράμματα λειτουργίας, και κατάλογοι οδηγίας), με περίπου 400 οδηγίες και 800 παραλλαγές οδηγίας.
• Αυτοί δομημένος υποστήριξη προγραμματισμός μονάδων CJ-σειρών ΚΜΕ χρησιμοποιώντας τους φραγμούς λειτουργίας, οι οποίοι μπορούν να βελτιώσουν τους πόρους ανάπτυξης προγράμματος του πελάτη.
• Οι διάφορες λειτουργίες προστασίας παρέχουν τη βελτιωμένη ασφάλεια για να προστατεύσουν τους πολύτιμους πόρους και την ιδιοκτησία λογισμικού.
• Οι μονάδες ΚΜΕ είναι συμβατές με CX-μια ενσωματωμένη συσκευασία εργαλείων. Οι πληροφορίες για κάθε συστατικό μπορούν να συνδεθούν, και τα στοιχεία του συστήματος μπορούν να ενσωματωθούν σε μια βάση δεδομένων. Το λογισμικό μπορεί να παρέχει τη συνολική υποστήριξη από τις τοποθετήσεις PLC στο ξεκίνημα δικτύων.
διαρκέστε την αναπροσαρμογή: Στις 24 Σεπτεμβρίου 2012
| Στοιχείο | Προδιαγραφές | |||
|---|---|---|---|---|
| Μέθοδος ελέγχου | Αποθηκευμένο πρόγραμμα | |||
| I/O μέθοδος ελέγχου | Η κυκλική ανίχνευση και η άμεση επεξεργασία είναι και οι δύο πιθανές. | |||
| Γλώσσες προγραμματισμού | Λογική σκαλών (LD), διαδοχικά διαγράμματα λειτουργίας (SFC), δομημένο κείμενο (ST), και Μνημονικός. |
|||
| Τρόπος επεξεργασίας ΚΜΕ | Κανονικός τρόπος ή περιφερειακός τρόπος προτεραιότητας συντηρήσεων | |||
| Μήκος οδηγίας | 1 έως 7 βήματα ανά οδηγία | |||
| Οδηγίες σκαλών | Περ. 400 (κώδικες λειτουργίας 3-ψηφίων) | |||
| Εκτέλεση χρόνος |
Βασικές οδηγίες | 0,10 μs λεπτό. | ||
| Ειδικός οδηγίες |
0,15 μs λεπτό. | |||
| Υπερυψωμένος χρόνος | Cj1m-cpu12-etn/cpu13-ETN: 0,5 κα λεπτό. Cj1m-cpu11-ETN: 0,7 κα λεπτό. |
|||
| Μέθοδος σύνδεσης μονάδων | Κανένα Backplane: Μονάδες που συνδέονται άμεσα ο ένας στον άλλο. | |||
| Τοποθετώντας μέθοδος | Διαδρομή DIN (να τοποθετήσει βιδών μη πιθανό) | |||
| Μέγιστος αριθμός συνδέσιμες μονάδες |
Σύνολο 19 μονάδων, συμπεριλαμβανομένων 9 μονάδων στο ράφι ΚΜΕ και 10 μονάδων σε μια επέκταση Ράφι. (Τον ενσωματωμένο λιμένα Ethernet στη μονάδα ΚΜΕ πρέπει να διατεθεί τις αυλακώσεις 0, και είναι μετρημένος ως μια μονάδα.) |
|||
| Μέγιστος αριθμός επέκτασης Ράφια |
Cj1m-cpu13-ETN: 1 μέγιστο (μια I/O μονάδα ελέγχου απαιτείται στο ράφι ΚΜΕ και μια I/O μονάδα διεπαφών απαιτείται στο ράφι επέκτασης.) Cj1m-cpu11-etn/12-ETN: Η επέκταση δεν είναι δυνατή. |
|||
| Αριθμός στόχων | 288 (κυκλικοί στόχοι: 32, διακόπτουν τους στόχους: 256) Με τις μονάδες cj1-χ ή CJ1M ΚΜΕ, διακόψτε τους στόχους μπορεί να οριστεί ως οι κυκλικοί στόχοι αποκαλούμενοι πρόσθετοι κυκλικοί στόχοι. Συμπεριλαμβανομένων αυτών, μέχρι 288 κυκλικοί στόχοι μπορούν να χρησιμοποιηθούν. Οι κυκλικοί στόχοι εκτελούνται κάθε κύκλο και ελέγχονται με TKON (820) και 821) οδηγίες TKOF (. Σημείωση 1. Οι ακόλουθοι 4 τύποι διακόπτουν τους στόχους υποστηρίζονται. Σημείωση 2. Η δύναμη διακόπτει ΜΑΚΡΙΑ τους στόχους: 1 μέγιστο. Σχέδιο διακόψτε τους στόχους: μέγιστο 2. Το I/O διακόπτει τους στόχους: μέγιστο 32. Εξωτερικός διακόψτε τους στόχους: μέγιστο 256. |
|||
| Διακόψτε τους τύπους | Σχέδιο διακόπτει: Διακόπτει παραγμένος σε έναν χρόνο που σχεδιάζεται από τις μονάδες ΚΜΕ ενσωματωμένο χρονόμετρο. Το I/O διακόπτει: Διακόπτει από διακόπτει τις μονάδες εισαγωγής. Η δύναμη διακόπτει ΜΑΚΡΙΑ (δείτε τη σημείωση): Διακόπτει εκτελεσμένος όταν η δύναμη μονάδων ΚΜΕ κλείνεται. Το εξωτερικό I/O διακόπτει: Διακόπτει από τις ειδικές I/O μονάδες ή τις μονάδες λεωφορείων ΚΜΕ. Σημείωση: Μην υποστηριγμένος πότε η μονάδα παροχής ηλεκτρικού ρεύματος CJ1W-PD022 τοποθετείται. |
|||
| Κλήση των υπορουτινών από περισσότερους από έναν στόχο |
Υποστηριγμένος (αποκαλούμενος σφαιρικές υπορουτίνες). | |||
| CIO (Πυρήνας I/O) Περιοχή |
I/O περιοχή | 2.560: CIO 000000 σε CIO 015915 (160 λέξεις από CIO 0000 CIO 0159) Τον καθορισμό της πρώτης λέξης μπορεί να αλλάξουν από την προεπιλογή (CIO 0000) έτσι ώστε CIO 0000 σε CIO 0999 μπορεί να χρησιμοποιηθεί. Τα I/O κομμάτια διατίθενται στις βασικές I/O μονάδες. |
Η περιοχή CIO μπορέστε να χρησιμοποιηθείτε σαν κομμάτια εργασίας εάν τα κομμάτια είναι μην χρησιμοποιημένος όπως παρουσιασμένος εδώ. |
|
| Περιοχή συνδέσεων | 3,200 (200 λέξεις): CIO 10000 σε CIO 119915 (λέξεις CIO 1000 CIO 1199) Τα κομμάτια συνδέσεων χρησιμοποιούνται για τα στοιχεία - συνδέσεις και διατίθενται στις μονάδες μέσα Συστήματα συνδέσεων ελεγκτών. |
|||
| Περιοχή μονάδων λεωφορείων ΚΜΕ | 6,400 (400 λέξεις): CIO 150000 σε CIO 189915 (λέξεις CIO 1500 CIO 1899) Τα κομμάτια μονάδων λεωφορείων ΚΜΕ αποθηκεύουν τη λειτουργούσα θέση των μονάδων λεωφορείων ΚΜΕ. (25 λέξεις ανά μονάδα, 16 μονάδες μεγίστων) |
|||
| Ειδική I/O μονάδα Περιοχή |
15,360 (960 λέξεις): CIO 200000 σε CIO 295915 (λέξεις CIO 2000 σε CIO 2959) Τα ειδικά I/O κομμάτια μονάδων διατίθενται στις ειδικές I/O μονάδες. (10 λέξεις ανά τη μονάδα, 96 μονάδες μεγίστων) |
|||
| Τμηματική σύνδεση PLC Περιοχή (CJ1M ΚΜΕ Μονάδες μόνο) |
1,440 (90 λέξεις): CIO 310000 σε CIO 318915 (λέξεις CIO 3100 CIO 3189) |
|||
| Περιοχή DeviceNet | 9,600 (600 λέξεις): CIO 320000 σε CIO 379915 (λέξεις CIO 3200 CIO 3799) Τα κομμάτια DeviceNet διατίθενται στους σκλάβους για τη μονάδα DeviceNet μακρινή I/O επικοινωνίες όταν χρησιμοποιείται η κύρια λειτουργία με σταθερός κατανομές. |
|||
| Σταθερή κατανομή που θέτει 1 | Αποτελέσματα: CIO 3200 σε CIO 3263 Εισαγωγές: CIO 3300 σε CIO 3363 |
|||
| Σταθερή κατανομή που θέτει 2 | Αποτελέσματα: CIO 3400 σε CIO 3463 Εισαγωγές: CIO 3500 σε CIO 3563 |
|||
| Σταθερή κατανομή που θέτει 3 | Αποτελέσματα: CIO 3600 σε CIO 3663 Εισαγωγές: CIO 3700 σε CIO 3763 |
|||
| Οι ακόλουθες λέξεις διατίθενται στην κύρια λειτουργία ακόμη και όταν η μονάδα DeviceNet χρησιμοποιείται ως σκλάβος. |
||||
| Σταθερή κατανομή που θέτει 1 | Αποτελέσματα: CIO 3370 (σκλάβος για να κυριαρχήσει) Εισαγωγές: CIO 3270 (κύριος στο σκλάβο) |
|||
| Σταθερή κατανομή που θέτει 2 | Αποτελέσματα: CIO 3570 (σκλάβος για να κυριαρχήσει) Εισαγωγές: CIO 3470 (κύριος στο σκλάβο) |
|||
| Σταθερή κατανομή που θέτει 3 | Αποτελέσματα: CIO 3770 (σκλάβος για να κυριαρχήσει) Εισαγωγές: CIO 3670 (κύριος στο σκλάβο) |
|||
| Εσωτερική I/O περιοχή | 4.800 μπιτ (300 λέξεις): CIO 120000 σε CIO 149915 (λέξεις CIO 1200 σε CIO 1499) 37,504 (2.344 λέξεις): CIO 380000 σε CIO 614315 (λέξεις CIO 3800 CIO 6143) Αυτά τα κομμάτια στην περιοχή CIO χρησιμοποιούνται ως κομμάτια εργασίας στον προγραμματισμό στον έλεγχο εκτέλεση προγράμματος. Δεν μπορούν να χρησιμοποιηθούν για το εξωτερικό I/O. |
|||
| Περιοχή εργασίας | 8.192 μπιτ (512 λέξεις): W00000 σε W51115 (W000 σε W511) Ελέγχει τα προγράμματα μόνο. (Το I/O από τα εξωτερικά I/O τερματικά δεν είναι δυνατό.) Σημείωση: Κατά τη χρησιμοποίηση των κομματιών εργασίας στον προγραμματισμό, χρησιμοποιήστε τα κομμάτια στην περιοχή εργασίας πρώτα πρίν χρησιμοποιεί τα κομμάτια από άλλες περιοχές. |
|||
| Περιοχή εκμετάλλευσης | 8.192 μπιτ (512 λέξεις): H00000 σε H51115 (H000 σε H511) τα κομμάτια εκμετάλλευσης χρησιμοποιούνται ελέγξτε την εκτέλεση του προγράμματος, και διατηρήστε τη ON/OFF θέση τους όταν Το PLC κλείνεται ή το λειτουργούντα τρόπο αλλάζουν. Σημείωση: Οι λέξεις περιοχής εκμετάλλευσης φραγμών λειτουργίας διατίθενται από H512 σε H1535. Αυτές οι λέξεις μπορούν να χρησιμοποιηθούν μόνο για την περιοχή περίπτωσης φραγμών λειτουργίας (εσωτερικά διατιθέμενη μεταβλητή περιοχή). |
|||
| Βοηθητική περιοχή | Διαβάστε μόνο: 7.168 μπιτ (448 λέξεις): A00000 σε A44715 (λέξεις A000 σε A447) Ανάγνωσης-γραφής: 8.192 μπιτ (512 λέξεις): A44800 σε A95915 (λέξεις A448 σε A959) Τα βοηθητικά κομμάτια είναι διατιθέμενες συγκεκριμένες λειτουργίες. |
|||
| Προσωρινή περιοχή | 16 μπιτ (TR0 σε TR15) Τα προσωρινά κομμάτια χρησιμοποιούνται για να αποθηκεύσουν προσωρινά τους ON/OFF όρους εκτέλεσης κλάδοι προγράμματος. |
|||
| Περιοχή χρονομέτρων | 4.096: T0000 σε T4095 (που χρησιμοποιείται για τα χρονόμετρα μόνο) | |||
| Αντίθετη περιοχή | 4.096: C0000 σε C4095 (που χρησιμοποιείται για τους μετρητές μόνο) | |||
| Περιοχή DM | 32 Kwords: D00000 σε D32767 Χρησιμοποιημένος ως γενικής χρήσης περιοχή στοιχείων για τα στοιχεία ανάγνωσης και γραψίματος στις μονάδες λέξης (16 κομμάτι). Οι λέξεις στην περιοχή DM διατηρούν τη θέση τους όταν κλείνεται το PLC ή το λειτουργούντα τρόπο αλλάζουν. Εσωτερική ειδική I/O μονάδα περιοχή DM: D20000 σε D29599 (100 λέξεις × 96 μονάδες) Χρησιμοποιημένος για να θέσει τις παραμέτρους για τις ειδικές I/O μονάδες. Μονάδα περιοχή λεωφορείων ΚΜΕ DM: D30000 σε D31599 (100 λέξεις × 16 μονάδες) Χρησιμοποιημένος για να θέσει τις παραμέτρους για τις μονάδες λεωφορείων ΚΜΕ. |
|||
| Περιοχή της EM | Κανένας | |||
| Κατάλογοι δεικτών | IR0 σε IR15 Διευθύνσεις μνήμης PLC καταστημάτων για την έμμεση εξέταση. Οι κατάλογοι δεικτών μπορούν να χρησιμοποιηθούν ανεξάρτητα σε κάθε στόχο. Ένας κατάλογος είναι 32 μπιτ (2 λέξεις). Η ρύθμιση για να χρησιμοποιήσει το δείκτη καταχωρεί είτε ανεξάρτητα σε κάθε στόχο είτε για να τους μοιραστεί μεταξύ των στόχων. |
|||
| Περιοχή σημαιών στόχου | 32 (TK0000 σε TK0031) Οι σημαίες στόχου είναι μόνο ανάγνωσης σημαίες που είναι ανοικτές πότε ο αντίστοιχος κυκλικός στόχος είναι εκτελέσιμος και ΜΑΚΡΙΑ όταν ο αντίστοιχος στόχος δεν είναι εκτελέσιμος ή στην εφεδρεία θέση. |
|||
| Μνήμη ιχνών | 4.000 λέξεις (στοιχεία ιχνών: 31 μπιτ, 6 λέξεις) | |||
| Μνήμη αρχείων | Κάρτες μνήμης: Οι συμπαγείς κάρτες αστραπιαίας σκέψης μπορούν να χρησιμοποιηθούν (σχήμα MS-dos). Οι κάρτες μνήμης OMRON μπορούν να χρησιμοποιηθούν. |
|||
| Λειτουργία Specifi- κατιόντα |
Σταθερός κύκλος χρόνος |
κα 1 έως 32.000 (μονάδα: 1 κα) | ||
| Το κύκλος ζωών έλεγχος |
Πιθανός (η μονάδα σταματά εάν ο κύκλος είναι πάρα πολύ μακροχρόνιος): κα 10 έως 40.000 (μονάδα: 10 κα) |
|||
| I/O αναζωογόνηση | Κυκλική αναζωογόνηση, άμεση αναζωογόνηση, που αναζωογονεί από IORF (097). Σημείωση: ORF (097) αναζωογονεί τα I/O κομμάτια που διατίθενται στις βασικές I/O μονάδες και το ειδικό I/O Μονάδες. |
|||
| Συγχρονισμός ειδικού αναζωογόνηση για την ΚΜΕ Μονάδες λεωφορείων |
Στοιχεία - συνδέσεις για τις μονάδες μακρινό I/O συνδέσεων ελεγκτών για τις μονάδες DeviceNet, και άλλο η ειδική αναζωογόνηση για τις μονάδες λεωφορείων ΚΜΕ εκτελείται στους ακόλουθους χρόνους: Το I/O αναζωογονεί την περίοδο και όταν ΑΝΑΖΩΟΓΟΝΕΊ η ΜΟΝΆΔΑ I/O ΛΕΩΦΟΡΕΊΩΝ ΚΜΕ (DLNK (226)) η οδηγία εκτελείται. |
|||
| I/O εκμετάλλευση μνήμης κατά την αλλαγή λειτουργούντες τρόποι |
Εξαρτάται από τη ON/OFF θέση του κομματιού λαβής IOM στη βοηθητική περιοχή. | |||
| Φορτίο ΜΑΚΡΙΑ | Όλα τα αποτελέσματα στις μονάδες παραγωγής μπορούν να κλειθούν όταν λειτουργεί μέσα η μονάδα ΚΜΕ ΤΡΕΞΙΜΟ, ΟΡΓΑΝΟ ΕΛΈΓΧΟΥ, ή τρόπος ΠΡΟΓΡΑΜΜΑΤΟΣ. |
|||
| Χρονόμετρο/αντίθετο PV αναζωογονήστε τη μέθοδο |
BCD ή δυαδικό (CX-προγραμματιστής Ver. 3.0 ή υψηλότερος). | |||
| Απάντηση εισαγωγής χρονική ρύθμιση |
Οι χρονικές σταθερές μπορούν να τεθούν για τις εισαγωγές από τις βασικές I/O μονάδες. Η χρονική σταθερά μπορεί να αυξηθεί για να μειώσει την επιρροή του θορύβου και ή αυτό μπορεί να μειωθεί για να ανιχνεύσει τους πιό σύντομους σφυγμούς στις εισαγωγές. |
|||
| Τρόπος που θέτει δύναμη-επάνω |
Πιθανός. Σημείωση: Από προεπιλογή, η μονάδα ΚΜΕ θα αρχίσει στον τρόπο ΤΡΕΞΊΜΑΤΟΣ εάν μια κονσόλα προγραμματισμού είναι μην συνδεμένος. |
|||
| Αστραπιαία σκέψη (Cj1-χ και CJ1M Μονάδες ΚΜΕ μόνο) |
Τα στοιχεία περιοχής προγράμματος και παραμέτρου χρηστών (π.χ., οργάνωση PLC) υποστηρίζονται πάντα αυτόματα στη αστραπιαία σκέψη. (αυτόματος εφεδρικός και αποκαθιστά.) Μονάδες ΚΜΕ με την έκδοση μονάδων 3.0 ή αργότερα μόνο: Κατά τη μεταφόρτωση των προγραμμάτων από τον CX-προγραμματιστή Ver. 5.0 ή υψηλότερος, πίνακας συμβόλων αρχεία (συμπεριλαμβανομένων των ονομάτων συμβόλων CX-προγραμματιστών, των I/O σχολίων), αρχεία σχολίου (Σχόλια βαθμίδων CX-προγραμματιστών, άλλα σχόλια), και αρχεία δεικτών προγράμματος (CX Τα ονόματα τμημάτων προγραμματιστών, τμήμα σχολιάζουν, ή τα σχόλια προγράμματος) αποθηκεύονται στη μνήμη σχολίου μέσα στη αστραπιαία σκέψη. |
|||
| Κάρτα μνήμης λειτουργίες |
Αυτόματα διαβάζοντας προγράμματα (autoboot) από η κάρτα μνήμης όταν η δύναμη ανοίγεται. |
Πιθανός. | ||
| Αντικατάσταση προγράμματος κατά τη διάρκεια της λειτουργίας PLC |
Πιθανός. | |||
| Σχήμα με το οποίο το στοιχείο είναι αποθηκευμένος στη κάρτα μνήμης |
Πρόγραμμα χρηστών: Οργάνωση PLC μορφής αρχείου προγράμματος και άλλες παράμετροι: I/O μνήμη μορφής αρχείου στοιχείων: Στοιχεία μορφή αρχείου (δυαδικό σχήμα), σχήμα κειμένων, ή σχήμα CSV |
|||
| Λειτουργίες για τις οποίες Η κάρτα μνήμης ανάγνωσης-γραφής είναι υποστηριγμένος |
Οδηγίες προγράμματος χρηστών, συσκευές προγραμματισμού (συμπεριλαμβανομένου του CX-προγραμματιστή και του προγραμματισμού Κονσόλα), υπολογιστές συνδέσεων οικοδεσποτών, έλεγχος περιοχής του AR κομμάτια, εύκολη εφεδρική λειτουργία |
|||
| Αρχειοθέτηση | Τα στοιχεία καρτών μνήμης και η περιοχή της EM (εκτεταμένη μνήμη στοιχείων) μπορούν να αντιμετωπιστούν όπως αρχεία. |
|||
| Διόρθωση | Ο έλεγχος έθεσε/επαναρυθμισμένος, διαφορικός έλεγχος, επισήμανση στοιχείων (που σχεδιάζεται, κάθε κύκλος, ή όταν η οδηγία εκτελείται), επισήμανση λάθους οδηγίας, που αποθηκεύει τη θέση παραγωγή του λάθους όταν εμφανίζεται ένα λάθος προγράμματος. |
|||
| On-line εκδοτικός | Τα προγράμματα χρηστών μπορούν να επικαλυφθούν στις μονάδες πρόγραμμα-φραγμών όταν είναι μέσα η μονάδα ΚΜΕ ΟΡΓΑΝΟ ΕΛΈΓΧΟΥ ή τρόπος ΠΡΟΓΡΑΜΜΑΤΟΣ. Αυτή η λειτουργία δεν είναι διαθέσιμη για τις περιοχές προγραμματισμού φραγμών. Με τον CX-προγραμματιστή, περισσότεροι από ένας φραγμοί προγράμματος μπορούν να εκδοθούν στο ίδιο πράγμα χρόνος. |
|||
| Πρόγραμμα προστασία |
Επικαλύψτε την προστασία: Θέστε τη χρησιμοποίηση του διακόπτη ΕΜΒΥΘΙΣΗΣ. Αντικλεπτική προστασία: Καθορισμένες χρησιμοποιώντας κονσόλες CX-προγραμματιστών ή προγραμματισμού κωδικού πρόσβασης. |
|||
| Έλεγχος λάθους | Καθορισμένα από το χρήστη λάθη (δηλ., ο χρήστης μπορεί να καθορίσει τα μοιραία λάθη και τα non-fatal λάθη) Η 269) οδηγία FPD (μπορεί να χρησιμοποιηθεί για να ελέγξει το χρόνο εκτέλεσης και τη λογική κάθε φραγμός προγραμματισμού. Σημείωση: Οι οδηγίες FAL και FALS μπορούν να χρησιμοποιηθούν με το cj1-χ και το CJ1M ΚΜΕ Μονάδες για να μιμηθεί τα λάθη. |
|||
| Κούτσουρο λάθους | Μέχρι 20 λάθη αποθηκεύονται στο κούτσουρο λάθους. Οι πληροφορίες περιλαμβάνουν τον κώδικα λάθους, λεπτομέρειες λάθους, και ο χρόνος που το λάθος εμφανίστηκε. Σημείωση: CJ1M η μονάδα ΚΜΕ μπορεί να τεθεί έτσι ώστε τα καθορισμένα από το χρήστη λάθη FAL δεν αποθηκεύονται στο κούτσουρο λάθους. |
|||
| Τμηματικός επικοινωνίες |
Ενσωματωμένος περιφερειακός λιμένας: Συσκευή προγραμματισμού (συμπεριλαμβανομένης της κονσόλας προγραμματισμού) συνδέσεις, συνδέσεις οικοδεσποτών, συνδέσεις NT, τμηματική πύλη (κύριος CompoWay/F) Ενσωματωμένος λιμένας rs-232C: Συσκευή προγραμματισμού (αποκλείοντας την κονσόλα προγραμματισμού) συνδέσεις, συνδέσεις οικοδεσποτών, επικοινωνίες κανένας-πρωτοκόλλου, συνδέσεις NT, modbus-RTU Σκλάβος, τμηματική πύλη (κύριος CompoWay/F ή κύριος Modbus) |
|||
| Τμηματική μονάδα επικοινωνιών (που πωλείται χωριστά): Μακροεντολές πρωτοκόλλου, συνδέσεις οικοδεσποτών, NT Συνδέσεις |
||||
| Ρολόι | Παρεχόμενος σε όλα τα πρότυπα. Ακρίβεια: |
|||
| Περιβαλλοντική θερμοκρασία | Μηνιαίο λάθος | |||
| 55°C | -3,5 λ. σε +0,5 λ. | |||
| 25°C | -1,5 λ. σε +1,5 λ. | |||
| 0°C | -3 λ. σε +1 λ. | |||
| Σημείωση: Χρησιμοποιημένος για να αποθηκεύσει το χρόνο όταν ανοίγεται η δύναμη και όταν εμφανίζονται τα λάθη. | ||||
| Δύναμη ΜΑΚΡΙΑ χρόνος ανίχνευσης |
Μονάδα παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος: κα 10 έως 25 (σταθερή) Μονάδα PD025 παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος: κα 2 έως 5 PD022: κα 2 έως 10 |
|||
| Δύναμη ΜΑΚΡΙΑ καθυστέρηση ανίχνευσης χρόνος |
κα 0 έως 10 (καθορισμένη από το χρήστη, προεπιλογή: κα 0) Σημείωση: Μην υποστηριγμένος πότε η μονάδα παροχής ηλεκτρικού ρεύματος CJ1W-PD022 τοποθετείται. |
|||
| Προστασία μνήμης | Κρατημένες περιοχές: Κομμάτια εκμετάλλευσης, περιεχόμενο της μνήμης στοιχείων και της εκτεταμένης μνήμης στοιχείων, και θέση των αντίθετων σημαιών ολοκλήρωσης και των παρουσών τιμών. Σημείωση: Εάν το κομμάτι λαβής IOM στη βοηθητική περιοχή ανοίγεται, και η οργάνωση PLC τίθεται διατηρήστε τη θέση κομματιών λαβής IOM όταν ανοίγεται η δύναμη στο PLC, περιεχόμενο της περιοχής CIO, η περιοχή εργασίας, μέρος της βοηθητικής περιοχής, χρονόμετρο Η σημαία και PVs ολοκλήρωσης, οι κατάλογοι δεικτών, και οι κατάλογοι στοιχείων θα σωθούν για μέχρι 20 ημέρες. |
|||
| Αποστολή εντολές στο α Σύνδεση οικοδεσποτών υπολογιστής |
Οι εντολές ΠΤΕΡΥΓΙΩΝ μπορούν να σταλούν σε έναν υπολογιστή που συνδέεται μέσω του συστήματος συνδέσεων οικοδεσποτών με την εκτέλεση των οδηγιών επικοινωνιών δικτύων από το PLC. |
|||
| Μακρινός προγραμματισμός και έλεγχος |
Οι επικοινωνίες συνδέσεων οικοδεσποτών μπορούν να χρησιμοποιηθούν για το μακρινό προγραμματισμό και μακρινός έλεγχος μέσω ενός συστήματος συνδέσεων ελεγκτών ή ενός δικτύου Ethernet. |
|||
| Επικοινωνία πέρα από επίπεδα δικτύων |
Μακρινός προγραμματισμός και έλεγχος από το λογισμικό υποστήριξης και το μήνυμα ΠΤΕΡΥΓΙΩΝ οι επικοινωνίες μπορούν να εκτελεσθούν στα διαφορετικά επίπεδα δικτύων, ακόμη και για διαφορετικοί τύποι δικτύων. Προ-Ver. 2.0: Τρία επίπεδα Έκδοση 2.0 ή αργότερα: Οκτώ επίπεδα για τα δίκτυα συνδέσεων και Ethernet ελεγκτών (δείτε σημείωση.), τρία επίπεδα για άλλα δίκτυα. Σημείωση: Για να επικοινωνήσει σε οκτώ επίπεδα, τον CX-ολοκληρωτή ή το CX-δίχτυ μέσα Η έκδοση προγραμματιστών 4.0 ή υψηλότερος πρέπει να χρησιμοποιηθεί για να θέσει τους πίνακες δρομολόγησης. |
|||
| Αποθήκευση των σχολίων στη μονάδα ΚΜΕ |
Τα I/O σχόλια μπορούν να αποθηκευτούν ως επιτραπέζια αρχεία συμβόλων στη κάρτα μνήμης, αρχείο της EM μνήμη, ή μνήμη σχολίου (δείτε τη σημείωση). Σημείωση: Η μνήμη σχολίου υποστηρίζεται για την έκδοση CX-προγραμματιστών 5.0 ή υψηλότερος και μονάδες CS/CJ-σειρών ΚΜΕ με την έκδοση μονάδων 3.0 ή αργότερα μόνο. |
|||
| Έλεγχος προγράμματος | Οι έλεγχοι προγράμματος εκτελούνται στην αρχή της λειτουργίας για τα στοιχεία όπως το αριθ. Οδηγία ΤΕΛΩΝ και λάθη οδηγίας. Ο cx-προγραμματιστής μπορεί επίσης να χρησιμοποιηθεί για να ελέγξει τα προγράμματα. |
|||
| Παραγωγή ελέγχου σήματα |
Παραγωγή ΤΡΕΞΙΜΑΤΟΣ: Οι εσωτερικές επαφές θα ανοίξουν (στενός) ενώ η μονάδα ΚΜΕ είναι λειτουργία (CJ1W-PA205R). |
|||
| Διάρκεια ζωής μπαταρίας | Μπαταρία που τίθεται για τις μονάδες CJ1M ΚΜΕ: CJ1W-BAT01 | |||
| Self-diagnostics | Λάθη ΚΜΕ (χρονόμετρο φυλάκων), I/O λάθη λεωφορείων, λάθη μνήμης, και λάθη μπαταριών. | |||
| Άλλες λειτουργίες | Η αποθήκευση του αριθμού χρονικής δύναμης έχει διακοπεί. (Αποθηκευμένος σε A514.) | |||
