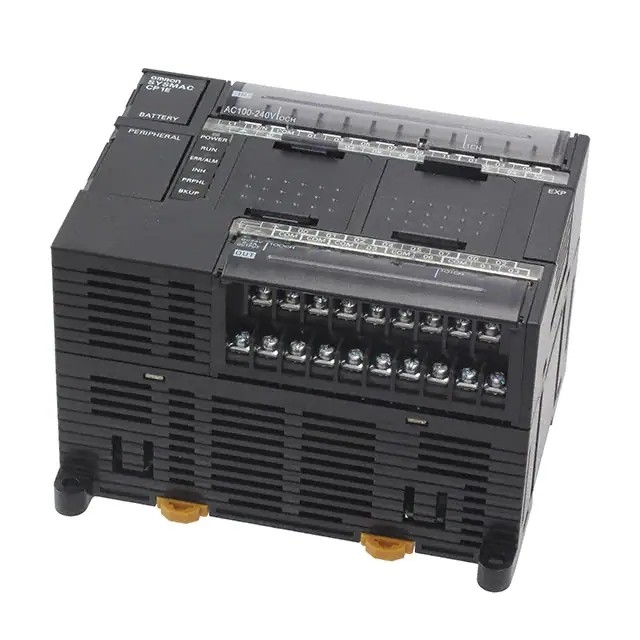

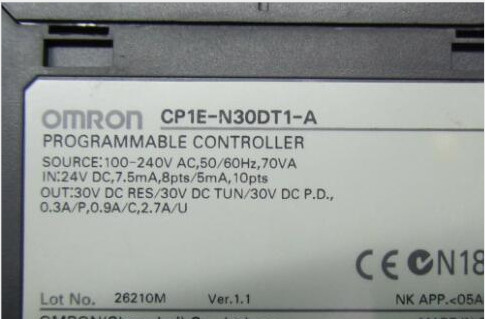

| Στοιχείο | CP1E-Ε [] [] SD [] - [] CP1E- [] [] Δ [] - [] |
CP1E-Ν [] [] S [] Δ [] - [] CP1E-Ν [] [] Δ [] - [] CP1E-NA [] [] Δ [] - [] |
||
|---|---|---|---|---|
| Ικανότητα προγράμματος | 2 βήματα Κ (8 kbyte) που περιλαμβάνουν ο πίνακας συμβόλων, σχόλια, και δείκτες προγράμματος CX-προγραμματιστής |
8 βήματα Κ (32 kbyte) συμπεριλαμβανομένου του συμβόλου πίνακας, σχόλια, και δείκτες προγράμματος ο CX-προγραμματιστής |
||
| Μέθοδος ελέγχου | Αποθηκευμένη μέθοδος προγράμματος | |||
| I/O μέθοδος ελέγχου | Κυκλική ανίχνευση με την άμεση αναζωογόνηση | |||
| Γλώσσα προγράμματος | Διάγραμμα σκαλών | |||
| Οδηγίες | Περίπου 200 | |||
| Proc- ταχύτητα |
Υπερυψωμένος χρόνος επεξεργασίας | 0,4 κα | ||
| Χρόνοι εκτέλεσης οδηγίας | Βασικές οδηγίες (LD): 1.19 µs λεπτό. Ειδικές οδηγίες (MOV): 7.9 µs λεπτό. |
|||
| Αριθμός επέκτασης CP1W-σειρών Μονάδες που συνδέονται |
CP1E-E10D [] - []/[] 14 (S) Δ [] - []/[] 20 (S) Δ [] - []: Κανένας CP1E- [] 30 (S []) Δ [] - []/[] 40 (S []) Δ [] - []/[] 60 (S []) Δ [] - [] /NA20 (S []) Δ [] - []: 3 μονάδες |
|||
| Μέγιστος αριθμός I/O σημείων | CP1E-E10D [] - []: 10 CP1E- [] 14 (S) Δ [] - []: 14 CP1E- [] 20 (S) Δ [] - []: 20 CP1E- [] 30 (S []) Δ [] - []: 150 (30 που ενσωματώνονται, 40 επέκταση × 3) CP1E- [] 40 (S []) Δ [] - []: 160 (40 που ενσωματώνονται, 40 επέκταση × 3) CP1E- [] 60 (S []) Δ [] - []: 180 (60 που ενσωματώνονται, 40 επέκταση × 3) CP1E-NA20D [] - []: 140 (20 που ενσωματώνονται, 40 επέκταση × 3) |
|||
| Ενσωματωμένο I/O | CP1E-E10D [] - []: 10 (6 εισαγωγές, 4 αποτελέσματα) CP1E- [] 14 (S) Δ [] - []: 14 (8 εισαγωγές, 6 αποτελέσματα) CP1E- [] 20 (S) Δ [] - []: 20 (12 εισαγωγές, 8 αποτελέσματα) CP1E- [] 30 (S []) Δ [] - []: 30 (18 εισαγωγές, 12 αποτελέσματα) CP1E- [] 40 (S []) Δ [] - []: 40 (24 εισαγωγές, 16 αποτελέσματα) CP1E- [] 60 (S []) Δ [] - []: 60 (36 εισαγωγές, 24 αποτελέσματα) CP1E-NA20D [] - []: 20 (12 εισαγωγές, 8 αποτελέσματα) |
|||
| Ενσωματωμένος εισαγωγή func- tions |
Υψηλός ταχύτητα μετρητές |
Μεγάλη ταχύτητα αντίθετος τρόπος μέγιστος συχνότητα |
Επαυξητικές εισαγωγές σφυγμού kHz 10: 6 μετρητές 5 μετρητές (μόνο για 10 I/O σημείο) Up/Down εισαγωγές kHz 10: 2 μετρητές Εισαγωγές σφυγμού + κατεύθυνσης kHz 10: 2 μετρητές Διαφορικές εισαγωγές φάσης (4x) kHz 5: 2 μετρητές |
Επαυξητικές εισαγωγές σφυγμού kHz 100: 2 μετρητές, kHz 10: 4 μετρητές Up/Down εισαγωγές kHz 100: 1 μετρητές, kHz 10: μετρητές 1 Εισαγωγές σφυγμού + κατεύθυνσης kHz 100: 2 μετρητές Διαφορικές εισαγωγές φάσης (4x) kHz 50: 1 μετρητής, kHz 5: 1 μετρητής |
| Μετρώντας τρόπος | Γραμμικός τρόπος Τρόπος δαχτυλιδιών |
|||
| Αξία αρίθμησης | 32 μπιτ | |||
| Αντίθετη αναστοιχειοθέτηση τρόποι |
Φάση Ζ και αναστοιχειοθέτηση λογισμικού (αποκλείοντας το σφυγμό αύξησης που εισάγεται) Αναστοιχειοθέτηση λογισμικού |
|||
| Μέθοδος ελέγχου | Ταίριασμα στόχων Σύγκριση σειράς |
|||
| Η εισαγωγή διακόπτει | 6 εισαγωγές (4 εισαγωγές μόνο για 10 I/O σημεία) Διακόψτε το πλάτος σφυγμού εισαγωγής: 50 µs λεπτό. |
|||
| Εισαγωγές γρήγορος-απάντησης | 6 εισαγωγές (4 εισαγωγές μόνο για 10 I/O σημεία) Πλάτος σφυγμού εισαγωγής: 50 µs λεπτό. |
|||
| Κανονικός εισαγωγή |
Σταθερές εισαγωγής | Οι καθυστερήσεις μπορούν να τεθούν στην οργάνωση PLC (κα 0 έως 32, να προκαθορίσουν: κα 8). Καθορισμένες τιμές: κα 0, 1, 2, 4, 8, 16, ή 32 |
||
| Ενσωματωμένος παραγωγή func- tions |
Σφυγμός αποτελέσματα (Πρότυπα με κρυσταλλολυχνία αποτελέσματα μόνο) |
Παραγωγή σφυγμού μέθοδος και συχνότητα παραγωγής |
Λειτουργία παραγωγής σφυγμού όχι συμπεριλαμβανόμενος |
Τρόπος σφυγμού + κατεύθυνσης 1 Hz στο kHz 100: 2 αποτελέσματα |
| Τρόπος παραγωγής | Συνεχής τρόπος (για τον έλεγχο ταχύτητας) Ανεξάρτητος τρόπος (για τον έλεγχο θέσης) |
|||
| Αριθμός σφυγμοί παραγωγής |
elative συντεταγμένες: 0000 0000 σε 7FFF Δεκαεξαδικό FFFF (0 έως 2147483647) Απόλυτες συντεταγμένες: 8000 0000 σε 7FFF Δεκαεξαδικό FFFF (- 2147483647 έως 2147483647) |
|||
| Επιτάχυνση επιβράδυνση καμπύλες |
Τραπεζοειδείς επιτάχυνση και επιβράδυνση (Δεν μπορεί να εκτελέσει S-curve την επιτάχυνση και επιβράδυνση.) |
|||
| Αλλαγή SVs κατά τη διάρκεια οδηγία εκτέλεση |
Μόνο τη θέση στόχων μπορεί να αλλάξουν. | |||
| Αναζητήσεις προέλευσης | Συμπεριλαμβανόμενος | |||
| Σφυγμός αποτελέσματα (Πρότυπα με κρυσταλλολυχνία αποτελέσματα μόνο) |
Συχνότητα | Λειτουργία παραγωγής PWM όχι συμπεριλαμβανόμενος |
2,0 έως 6.553,5 Hz (στις αυξήσεις 0,1 Hz) με τη 1 παραγωγή ή 2 Hz σε 32.000 Hz ( αυξήσεις 1 Hz) με 1 παραγωγή |
|
| Παράγοντας καθήκοντος | 0,0% έως 100,0% (στις αυξήσεις 0,1%) Ακρίβεια: +1%/-0% σε 2 Hz σε 10.000 Hz και +5%/-0% σε 10.000 Hz στο kHz 32.000 |
|||
| Τρόπος παραγωγής | Συνεχής τρόπος | |||
| Ενσωματωμένο ανάλογο | Αναλογική εισαγωγή | Αναλογική λειτουργία συμπεριλαμβανόμενη | Θέτοντας σειρά: 0 έως 6.000 (2 κανάλια μόνο για τον NA-τύπο) |
|
| Αναλογική παραγωγή | Θέτοντας σειρά: 0 έως 6.000 (κανάλια 1 μόνο για τον NA-τύπο) |
|||
| Αναλογικά διαγραμμιστές | E/N/NA [] [] - τύπος: 2 διαγραμμιστές (θέτοντας σειρά: 0 έως 255) E/N [] [] S (1) - τύπος: Κανένας |
|||
| COM muni- κατιόντα |
B-type περιφερειακός USB λιμένας | Προσαρμογή στο συνδετήρα τύπων USB 2,0 Β | ||
| Μετάδοση απόσταση |
μέγιστο 5 μ. | |||
| Ενσωματωμένος λιμένας rs-232C | Κανένας ενσωματωμένος λιμένας rs-232C | Διεπαφή: Προσαρμόζεται στο EIA rs-232C. | ||
| Επικοινωνίες μέθοδος |
Ημιαμφίδρομος | |||
| συγχρονισμός | Εκκίνησης-στάσης | |||
| Baud ποσοστό | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, ή 115,2 kbps |
|||
| Μετάδοση απόσταση |
μέγιστο 15 μ. | |||
| Υποστηριγμένος πρωτόκολλο |
• Σύνδεση οικοδεσποτών • 1: Σύνδεση Ν NT • Τρόπος κανένας-πρωτοκόλλου • Τμηματικές συνδέσεις PLC (κύριος, σκλάβος) • Εύκολος κύριος modbus-RTU |
|||
| Ενσωματωμένος λιμένας rs-485 | Κανένας ενσωματωμένος λιμένας rs-485 | N30/40/60S1-τύπος μόνο Διεπαφή: Προσαρμόζεται στο EIA rs-485. καλώδιο 2 αισθητήρες Καμία απομόνωση |
||
| Επικοινωνίες μέθοδος |
Ημιαμφίδρομος | |||
| συγχρονισμός | Εκκίνησης-στάσης | |||
| Baud ποσοστό | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, ή 115,2 kbps |
|||
| Μετάδοση απόσταση |
μέγιστο 50 μ. | |||
| Υποστηριγμένος πρωτόκολλο |
• Σύνδεση οικοδεσποτών • 1: Σύνδεση Ν NT • Τρόπος κανένας-πρωτοκόλλου • Τμηματικές συνδέσεις PLC (κύριος, σκλάβος) • Εύκολος κύριος modbus-RTU |
|||
| Τμηματικός λιμένας επιλογής | Ο πίνακας επιλογής δεν μπορεί να είναι τοποθετημένος. |
N30/40/60 και NA20-τύπος μόνο 1 λιμένας |
||
| Mountable Πίνακες επιλογής |
Ένας λιμένας rs-232C: CP1W-CIF01 Ένας λιμένας rs-422A/485 (που δεν απομονώνεται): CP1W-CIF11 Ένας λιμένας rs-422A/485 (που απομονώνεται): CP1W-CIF12-V1 Ένας λιμένας Ethernet: CP1W-CIF41 |
|||
| Επικοινωνίες μέθοδος |
Εξαρτάται από τον πίνακα επιλογής. | |||
| συγχρονισμός | Εξαρτάται από τον πίνακα επιλογής. | |||
| Baud ποσοστό | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, ή 115,2 kbps |
|||
| Συμβατός πρωτόκολλα |
• Σύνδεση οικοδεσποτών • 1: Σύνδεση Ν NT • Τρόπος κανένας-πρωτοκόλλου • Τμηματικές συνδέσεις PLC (κύριος, σκλάβος) • Εύκολος κύριος modbus-RTU |
|||
| Αριθμός στόχων | 17 • Ένας κυκλικός στόχος εκτέλεσης • Το ένα που σχεδιάζεται διακόπτει το στόχο (πάντα διακόψτε το στόχο 1) • Έξι που εισάγονται διακόπτουν τους στόχους (διακόψτε τους στόχους 2 έως 7) • Η μεγάλη ταχύτητα δέκα έξι αντίθετη διακόπτει τους στόχους (διακόψτε τους στόχους 1 έως 16) |
|||
| Μέγιστος αριθμός υπορουτινών | 128 | |||
| Μέγιστος αριθμός άλματος | 128 | |||
| Σχέδιο διακόψτε τους στόχους | 1 διακόπτει το στόχο | |||
| Ρολόι | Λειτουργία ρολογιών συμπεριλαμβανόμενη. Ο χρόνος του περιστατικού λάθους επιδείξεις 01-01-01 01:01:01 Η Κυριακή |
Συμπεριλαμβανόμενος. Ακρίβεια (μηνιαία απόκλιση): -4,5 λ. σε -0,5 λ. σε περιβαλλοντικό θερμοκρασία 55°C, -2,0 λ. σε +2,0 λ. σε περιβαλλοντικό θερμοκρασία 25°C, -2,5 λ. σε +1,5 λ. σε περιβαλλοντικό θερμοκρασία 0°C |
||
| Μνήμη εφεδρικός |
Ενσωματωμένο EEPROM | Τα προγράμματα και οι παράμετροι σκαλών σώζονται αυτόματα σε ενσωματωμένο EEPROM Ένα τμήμα της περιοχής μνήμης στοιχείων μπορεί να σωθεί στο ενσωματωμένο EEPROM. |
||
| Στήριγμα μπαταριών με CP1W-BAT01 μπαταρία (Πωλημένος χωριστά) |
Η μπαταρία δεν μπορεί να τοποθετηθεί. | CP1W-BAT01 μπορεί να χρησιμοποιηθεί. Μέγιστη ζωή υπηρεσιών μπαταριών: 5 έτη Εφεδρικός χρόνος Εγγυημένη αξία (περιβαλλοντική θερμοκρασία: 55°C): 13.000 ώρες (περ. 1,5 έτη) Αποτελεσματική αξία (περιβαλλοντική θερμοκρασία: 25°C): 43.000 ώρες (περ. 5 έτη) |
||
| CIO Περιοχή |
Κομμάτια εισαγωγής | 1.600 μπιτ (100 λέξεις): CIO 0,00 σε CIO 99,15 (CIO 00 σε CIO 99) | ||
| Κομμάτια παραγωγής | 1.600 μπιτ (100 λέξεις): CIO 100,00 σε CIO 199,15 (CIO 100 σε CIO 199) | |||
| Τμηματικές λέξεις συνδέσεων PLC | 1.440 μπιτ (90 λέξεις): CIO 200,00 σε CIO 289,15 (λέξεις CIO 200 σε CIO 289) | |||
| Περιοχή εργασίας (ψ) | 1.600 μπιτ (100 λέξεις): W0.00 σε W99.15 (W0 σε W99) | |||
| Περιοχή εκμετάλλευσης (η) | 800 μπιτ (50 λέξεις): H0.00 σε H49.15 (H0 σε H49) Τα κομμάτια σε αυτήν την περιοχή διατηρούν τη ON/OFF θέση τους όταν είναι ο λειτουργών τρόπος αλλαγμένος. |
|||
| Βοηθητική περιοχή (α) | Μόνο ανάγνωσης: 7.168 μπιτ (448 λέξεις) A0 σε A447 Ανάγνωσης-γραφής: 4.896 μπιτ (306 λέξεις) στις λέξεις A448 σε A753 |
|||
| Προσωρινή περιοχή ηλεκτρονόμων (TR) (περιοχή TR) | 16 μπιτ: TR0 σε TR15 | |||
| Περιοχή χρονομέτρων (τ) | 256 αριθμοί χρονομέτρων (T0 σε T255 (χωρίστε από τους μετρητές)) | |||
| Αντίθετη περιοχή (γ) | 256 αντίθετοι αριθμοί (C0 σε C255 (χωρίστε από τα χρονόμετρα)) | |||
| Περιοχή μνήμης στοιχείων (δ) | 2 Kwords: D0 σε D2047 Από αυτούς, 1.500 λέξεις μπορούν να είναι σωζόμενος στην εφεδρική μνήμη (ενσωματωμένο EEPROM) χρησιμοποιώντας τοποθετήσεις στη βοηθητική περιοχή. |
8 Kwords: D0 σε D8191 Από αυτούς, 7.000 λέξεις μπορούν να σωθούν εφεδρική μνήμη (ενσωματωμένο EEP-ROM) που χρησιμοποιεί τοποθετήσεις στη βοηθητική περιοχή |
||
| Λειτουργούντες τρόποι | Τρόπος ΠΡΟΓΡΑΜΜΑΤΟΣ: Την εκτέλεση προγράμματος σταματούν. Οι προετοιμασίες μπορούν να εκτελεσθούν πριν από την εκτέλεση προγράμματος σε αυτόν τον τρόπο. Τρόπος ΟΡΓΑΝΩΝ ΕΛΈΓΧΟΥ: Τα προγράμματα εκτελούνται. Μερικές διαδικασίες, όπως on-line να εκδώσει, και οι αλλαγές στις παρούσες τιμές μέσα Η I/O μνήμη, επιτρέπεται σε αυτόν τον τρόπο. Τρόπος ΤΡΕΞΙΜΑΤΟΣ: Τα προγράμματα εκτελούνται. Αυτό είναι ο κανονικός λειτουργών τρόπος. |
|||
