Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:
Cp1e-e30sdr-α
Βίντεο

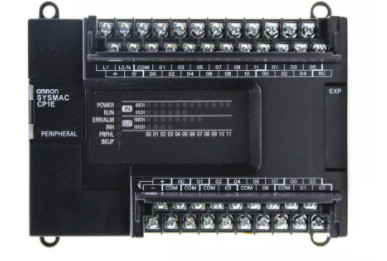

Νέος αρχικός στην προγραμματίσημη ενότητα cp1e-e30sdr-α PLC ελεγκτών λογικής αποθεμάτων
• Νέες μονάδες CP1E ΚΜΕ τώρα διαθέσιμες.
– Lineup συμπεριλαμβανομένων των μονάδων ΚΜΕ με ενσωματωμένους τρεις λιμένες: USB, RS-232C, RS-485.
– Το βάθος των μονάδων ΚΜΕ με τους συνδετήρες rs-232C μειώνεται από 20 χιλ. (N30/40/60S (1))
• Εύκολη σύνδεση με τους υπολογιστές που χρησιμοποιούν τα διαθέσιμα στο εμπόριο καλώδια USB.
• Με E30/40/60, οι μονάδες N30/40/60 (S@) ή NA20 ΚΜΕ, προσθέτουν το I/O, αναλογικές I/O ή τις εισαγωγές θερμοκρασίας με τη σύνδεση
Μονάδες επέκτασης ή I/O μονάδες επέκτασης.
• Η εισαγωγή διακόπτει
• Πλήρης μεγάλη αντίθετη λειτουργία.
• Ευπροσάρμοστος έλεγχος σφυγμού για την παραγωγή κρυσταλλολυχνιών για τις μονάδες N14/20/30/40/60 (S@) ή NA20 ΚΜΕ.
• Αποτελέσματα PWM για την παραγωγή κρυσταλλολυχνιών για τις μονάδες N14/20/30/40/60 (S@) ή NA20 ΚΜΕ.
• Τοποθετώντας τμηματικοί πίνακες επιλογής, πίνακας επιλογής Ethernet και αναλογικός πίνακας επιλογής στις μονάδες N30/40/60 ή NA20 ΚΜΕ.
• Ενσωματωμένο αναλογικό I/O, δύο εισαγωγές και μια παραγωγή, για τις μονάδες NA-τύπων ΚΜΕ.
• Τα πρότυπα βραχύνονται ως εξής: U: UL, U1: UL (κατηγορία Ι τμήμα 2 προϊόντα για τις επικίνδυνες θέσεις), Γ: CSA, UC: cULus,
UC1: cULus (κατηγορία Ι τμήμα 2 προϊόντα για τις επικίνδυνες θέσεις), $cu: cUL, Ν: NK, Λ: Lloyd, KC: KC εγγραφή, και CE: Οδηγίες της ΕΕ.
• Ελάτε σε επαφή με OMRON σας αντιπροσωπευτικό για τις περαιτέρω λεπτομέρειες και τους εφαρμόσιμους όρους για αυτά τα πρότυπα.
| Τύπος | Τύπος παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος | Τύπος παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος | |
|---|---|---|---|
| Σχήμα | Πρότυπο cp1e-□□s□d□-α□ Πρότυπο cp1e-□□d□-α□ |
Πρότυπο cp1e-□□s□d□-δ□ Πρότυπο cp1e-□□d□-δ□ |
|
| Δομή | Χτισμένος στον τύπο επιτροπής | ||
| Εξωτερική μορφή: Πλάτος βάθους × ύψους × | E/N/NA□□ τύπος 10-σημείο εισόδου-εξόδου τύπος (πρότυπο cp1e-e10d-□□): 90 χιλ. (*1) × 85 χιλ. (*2) × 66 χιλ. 14/20 εισόδου-εξόδου τύπος σημείου (πρότυπο cp1e-14/20d□-□□): 90 χιλ. (*1) × 85 χιλ. (*2) × 86 χιλ. 30-σημείο εισόδου-εξόδου τύπος (πρότυπο cp1e-30d□-□□): 90 χιλ. (*1) × 85 χιλ. (*2) × 130 χιλ. 40-σημείο εισόδου-εξόδου τύπος (πρότυπο cp1e-40d□-□□): 90 χιλ. (*1) × 85 χιλ. (*2) × 150 χιλ. 60-σημείο εισόδου-εξόδου τύπος (πρότυπο cp1e-n60d-□□): 90 χιλ. (*1) × 85 χιλ. (*2) × 195 χιλ. Αναλογικά ενσωματωμένα 20 δείχνουν τον εισόδου-εξόδου τύπο (πρότυπο cp1e-na20d-□□): 90 χιλ. (*1) × 85 χιλ. (*2) × 130 χιλ. E/N□S□ (1) τύπος 14/20-σημείο εισόδου-εξόδου τύπος (πρότυπο cp1e-e14/20sd-□□): 90 χιλ. (*1) × 79 χιλ. (*2) × 86 χιλ. 30-σημείο εισόδου-εξόδου τύπος (η πρότυπη cp1e-ΔΕΚΑΕΤΙΑ ΤΟΥ '30□ (1) d□-□): 90 χιλ. (*1) × 79 χιλ. (*2) × 130 χιλ. 40-σημείο εισόδου-εξόδου τύπος (η πρότυπη cp1e-ΔΕΚΑΕΤΙΑ ΤΟΥ '40□ (1) d□-□): 90 χιλ. (*1) × 79 χιλ. (*2) × 150 χιλ. 60-σημείο εισόδου-εξόδου τύπος (η πρότυπη cp1e-ΔΕΚΑΕΤΙΑ ΤΟΥ '60□ (1) d□-□): 90 χιλ. (*1) × 79 χιλ. (*2) × 195 χιλ. |
||
| Βάρος | 10-σημείο εισόδου-εξόδου τύπος (πρότυπο cp1e-e10d-□□): 300 γ ή λιγότεροι 14-σημείο εισόδου-εξόδου τύπος (πρότυπο□ CP1E-14 d□-□): μέγιστο 360 γ. 20-σημείο εισόδου-εξόδου τύπος (πρότυπο□ cp1e-20 d□-□): μέγιστο 370 γ. 30-σημείο εισόδου-εξόδου τύπος (πρότυπο CP1E-30□ (S□) d□-□): μέγιστο 600 γ. 40-σημείο εισόδου-εξόδου τύπος (πρότυπο CP1E-40□ (S□) d□-□): μέγιστο 660 γ. 60-σημείο εισόδου-εξόδου τύπος (πρότυπο CP1E-60□ (S□) d□-□): μέγιστο 850 γ. Αναλογικά ενσωματωμένα 20 δείχνουν τον εισόδου-εξόδου τύπο (πρότυπο cp1e-na20d-□□): 680 γ ανώτατος |
||
| Δύναμη Ανεφοδιασμός Προδιαγραφές |
Τάση παροχής ηλεκτρικού ρεύματος | εναλλασσόμενο ρεύμα 50/60 Hz 100 έως 240 Β | 24 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β |
| Επιτρεπόμενη τάση παροχής ηλεκτρικού ρεύματος | εναλλασσόμενο ρεύμα 85 έως 264 Β | συνεχές ρεύμα 20,4 έως 26,4 Β | |
| Κατανάλωση ισχύος | ΜΈΓΙΣΤΟ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 15 Β VA/100. ΜΈΓΙΣΤΟ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 25 VA/240 Β. (Πρότυπο□ CP1E-10/14/20 d□-α) |
9 μέγιστο W (πρότυπο cp1e-e10d-δ□) 13 μέγιστο W (πρότυπο cp1e-n14/20d-δ□) |
|
| 50 ΜΈΓΙΣΤΟ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ VA/100 Β. ΜΈΓΙΣΤΟ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ 70 VA/240 Β. (Πρότυπο CP1E-30/40/60□ (S□) d□-α, πρότυπο cp1e-na20d□-α) |
20 μέγιστο W. (Πρότυπο□ cp1e-n30/40/60d□-δ, πρότυπο cp1e-na20d□-δ) (*4) |
||
| Ρεύμα εισροής | Εναλλασσόμενο ρεύμα 20 120 Β μέγιστο Α/8 κας (με την κρύα έναρξη θερμοκρασίας δωματίου) Εναλλασσόμενο ρεύμα 40 240 Β μέγιστο Α/8 κας (με την κρύα έναρξη θερμοκρασίας δωματίου) |
24 συνεχές ρεύμα 30 Β μέγιστο Α/20 κας (με την κρύα έναρξη θερμοκρασίας δωματίου) | |
| Εξωτερική παροχή ηλεκτρικού ρεύματος ανεφοδιασμού (*3) | Κανένας (πρότυπο□ CP1E-10/14/20 d□-α) 24 ΣΥΝΕΧΈΣ 300 μΑ μέγιστο Β (πρότυπο cp1e-30/40/60d□-α□, πρότυπο cp1e-□30/40/60sdr-α, πρότυπο cp1e-na20d□-α) |
Κανένας | |
| Αντίσταση μόνωσης | Μεταξύ των εξωτερικών τερματικών εναλλασσόμενου ρεύματος και των τερματικών GR 20 MΩ λεπτό (ΣΥΝΕΧΉΣ μόνωση 500 Β resistance���) |
Εκτός από μεταξύ το ΣΥΝΕΧΕΣ αρχικό ρεύμα και το ΣΥΝΕΧΕΣ δευτεροβάθμιο ρεύμα. | |
| Διηλεκτρική δύναμη | Μεταξύ των εξωτερικών τερματικών εναλλασσόμενου ρεύματος και των τερματικών GR Εναλλασσόμενο ρεύμα 50/60 Hz 2.300 Β για 1 λ., τρέχον 5 μΑ μέγιστο διαρροής. |
Εκτός από μεταξύ το ΣΥΝΕΧΕΣ αρχικό ρεύμα και το ΣΥΝΕΧΕΣ δευτεροβάθμιο ρεύμα. | |
| Δύναμη ΑΠΟ το χρόνο ανίχνευσης | 10 κα λεπτό. | 2 κα λεπτό. | |
| Λειτουργία Περιβάλλον |
Περιβαλλοντική λειτουργούσα θερμοκρασία | 0 σε 55°C | |
| Περιβαλλοντική λειτουργούσα υγρασία | 10 σε 90% RH | ||
| Λειτουργούσα περιβαλλοντική ατμόσφαιρα | Μην πρέπει να είστε κανένα διαβρωτικό αέριο | ||
| Περιβαλλοντική θερμοκρασία αποθήκευσης | -20 σε +75°C (αποκλείοντας την μπαταρία) | ||
| Λειτουργούν ύψος | μέγιστο 2.000 μ. | ||
| Ρύπανση | Βαθμός 2 ρύπανσης ή λιγότεροι: προσαρμόζεται σε JIS B3502, iec61131-2 | ||
| Αντίσταση θορύβου | Iec61000-4 υποχωρητικά 2 kV (γραμμή προμήθειας δύναμης) | ||
| Overvoltage κατηγορία | Κατηγορία ΙΙ: προσαρμόζεται σε JIS B3502, iec61131-2 | ||
| Επίπεδο ασυλίας EMC | Ζώνη Β | ||
| Αντίσταση δόνησης | JIS c60068-2-6 υποχωρητικό 5 έως 8,4 Hz με 3,5 χιλ. εύρους, 8,4 έως 150 Hz Επιτάχυνση 9,8 m/s2 για 100 λ. στις κατευθύνσεις Χ, Υ, και Ζ (10 σκουπίσματα 10 λ. = κάθε 100 ελάχιστο σύνολο) |
||
| Αντίσταση κλονισμού | JIS c60068-2-27 υποχωρητικό 147 m/s2 3 φορές στις κατευθύνσεις Χ, Υ, και Ζ |
||
| Τελικός φραγμός | Σταθερός τύπος (μη μετακινούμενος) | ||
| Τελικό μέγεθος βιδών | Μ3 | ||
| Εγκεκριμένα πρότυπα | Οδηγία της ΕΚ | ||
| Να στηρίξει τη μέθοδο | Να στηρίξει τύπων Δ (Νο 3 τύπος που στηρίζει) | ||
