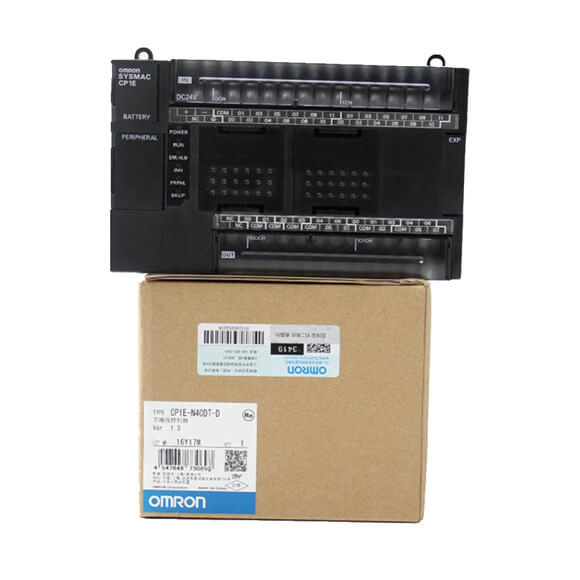

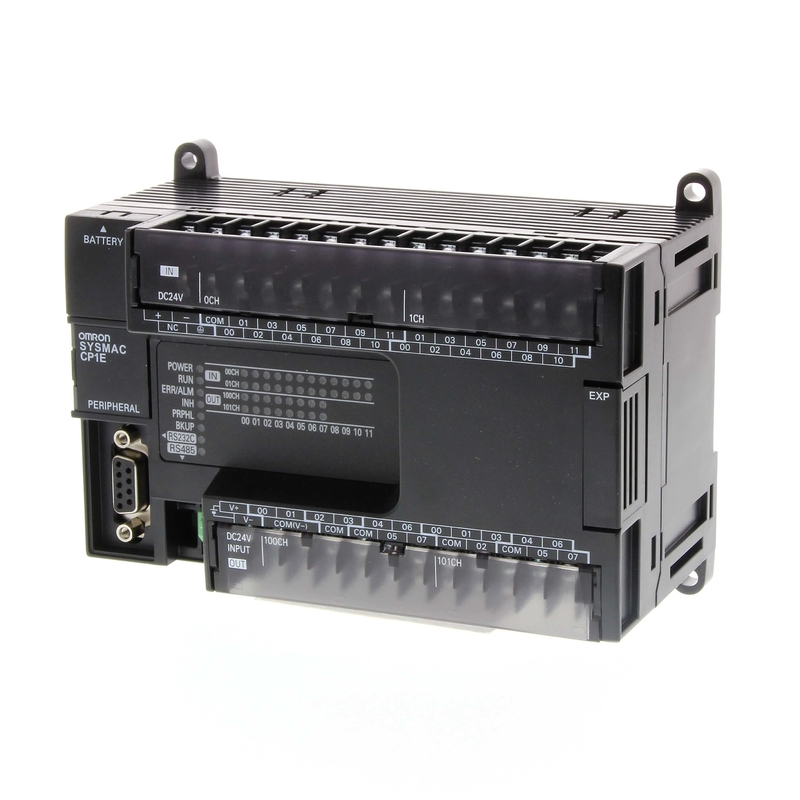

| Στοιχείο |
CP1E-Ε [] [] SD [] - []
CP1E- [] [] Δ [] - [] |
CP1E-Ν [] [] S [] Δ [] - []
CP1E-Ν [] [] Δ [] - []
CP1E-NA [] [] Δ [] - [] |
| Ικανότητα προγράμματος |
2 βήματα Κ (8 kbyte) που περιλαμβάνουν
ο πίνακας συμβόλων, σχόλια,
και δείκτες προγράμματος
CX-προγραμματιστής |
8 βήματα Κ (32 kbyte) συμπεριλαμβανομένου του πίνακα συμβόλων, των σχολίων, και των δεικτών προγράμματος του CX-προγραμματιστή |
| Μέθοδος ελέγχου |
Αποθηκευμένη μέθοδος προγράμματος |
| I/O μέθοδος ελέγχου |
Κυκλική ανίχνευση με την άμεση αναζωογόνηση |
| Γλώσσα προγράμματος |
Διάγραμμα σκαλών |
| Οδηγίες |
Περίπου 200 |
Proc-
ταχύτητα |
Υπερυψωμένος χρόνος επεξεργασίας |
0,4 κα |
| Χρόνοι εκτέλεσης οδηγίας |
Βασικές οδηγίες (LD): 1.19 µs λεπτό.
Ειδικές οδηγίες (MOV): 7.9 µs λεπτό. |
Αριθμός επέκτασης CP1W-σειρών
Μονάδες που συνδέονται |
CP1E-E10D [] - []/[] 14 (S) Δ [] - []/[] 20 (S) Δ [] - []: Κανένας
CP1E- [] 30 (S []) Δ [] - []/[] 40 (S []) Δ [] - []/[] 60 (S []) Δ [] - [] /NA20 (S []) Δ [] - []: 3 μονάδες |
| Μέγιστος αριθμός I/O σημείων |
CP1E-E10D [] - []: 10
CP1E- [] 14 (S) Δ [] - []: 14
CP1E- [] 20 (S) Δ [] - []: 20
CP1E- [] 30 (S []) Δ [] - []: 150 (30 που ενσωματώνονται, 40 επέκταση × 3)
CP1E- [] 40 (S []) Δ [] - []: 160 (40 που ενσωματώνονται, 40 επέκταση × 3)
CP1E- [] 60 (S []) Δ [] - []: 180 (60 που ενσωματώνονται, 40 επέκταση × 3)
CP1E-NA20D [] - []: 140 (20 που ενσωματώνονται, 40 επέκταση × 3) |
| Ενσωματωμένο I/O |
CP1E-E10D [] - []: 10 (6 εισαγωγές, 4 αποτελέσματα)
CP1E- [] 14 (S) Δ [] - []: 14 (8 εισαγωγές, 6 αποτελέσματα)
CP1E- [] 20 (S) Δ [] - []: 20 (12 εισαγωγές, 8 αποτελέσματα)
CP1E- [] 30 (S []) Δ [] - []: 30 (18 εισαγωγές, 12 αποτελέσματα)
CP1E- [] 40 (S []) Δ [] - []: 40 (24 εισαγωγές, 16 αποτελέσματα)
CP1E- [] 60 (S []) Δ [] - []: 60 (36 εισαγωγές, 24 αποτελέσματα)
CP1E-NA20D [] - []: 20 (12 εισαγωγές, 8 αποτελέσματα) |
Ενσωματωμένος
εισαγωγή
func-
tions |
Υψηλός
ταχύτητα
μετρητές |
Μεγάλη ταχύτητα
αντίθετος τρόπος
μέγιστος
συχνότητα |
Επαυξητικές εισαγωγές σφυγμού
kHz 10:
6 μετρητές
5 μετρητές (μόνο για 10 I/O
σημείο)
Up/Down εισαγωγές
kHz 10: 2 μετρητές
Εισαγωγές σφυγμού + κατεύθυνσης
kHz 10: 2 μετρητές
Διαφορικές εισαγωγές φάσης (4x)
kHz 5: 2 μετρητές |
Επαυξητικές εισαγωγές σφυγμού
kHz 100: 2 μετρητές, kHz 10: 4 μετρητές
Up/Down εισαγωγές
kHz 100: 1 μετρητές, kHz 10: μετρητές 1
Εισαγωγές σφυγμού + κατεύθυνσης
kHz 100: 2 μετρητές
Διαφορικές εισαγωγές φάσης (4x)
kHz 50: 1 μετρητής, kHz 5: 1 μετρητής |
| Μετρώντας τρόπος |
Γραμμικός τρόπος
Τρόπος δαχτυλιδιών |
| Αξία αρίθμησης |
32 μπιτ |
Αντίθετη αναστοιχειοθέτηση
τρόποι |
Φάση Ζ και αναστοιχειοθέτηση λογισμικού (αποκλείοντας το σφυγμό αύξησης που εισάγεται)
Αναστοιχειοθέτηση λογισμικού |
| Μέθοδος ελέγχου |
Ταίριασμα στόχων
Σύγκριση σειράς |
| Η εισαγωγή διακόπτει |
6 εισαγωγές (4 εισαγωγές μόνο για 10 I/O σημεία)
Διακόψτε το πλάτος σφυγμού εισαγωγής: 50 µs λεπτό. |
| Εισαγωγές γρήγορος-απάντησης |
6 εισαγωγές (4 εισαγωγές μόνο για 10 I/O σημεία)
Πλάτος σφυγμού εισαγωγής: 50 µs λεπτό. |
Κανονικός
εισαγωγή |
Σταθερές εισαγωγής |
Οι καθυστερήσεις μπορούν να τεθούν στην οργάνωση PLC (κα 0 έως 32, να προκαθορίσουν: κα 8).
Καθορισμένες τιμές: κα 0, 1, 2, 4, 8, 16, ή 32 |
Ενσωματωμένος
παραγωγή
func-
tions |
Σφυγμός
αποτελέσματα
(Πρότυπα
με
κρυσταλλολυχνία
αποτελέσματα
μόνο) |
Παραγωγή σφυγμού
μέθοδος και
συχνότητα παραγωγής |
Λειτουργία παραγωγής σφυγμού όχι
συμπεριλαμβανόμενος |
Τρόπος σφυγμού + κατεύθυνσης
1 Hz στο kHz 100: 2 αποτελέσματα |
| Τρόπος παραγωγής |
Συνεχής τρόπος (για τον έλεγχο ταχύτητας)
Ανεξάρτητος τρόπος (για τον έλεγχο θέσης) |
Αριθμός
σφυγμοί παραγωγής |
elative συντεταγμένες: 0000 0000 σε 7FFF
Δεκαεξαδικό FFFF (0 έως 2147483647)
Απόλυτες συντεταγμένες: 8000 0000 σε 7FFF
Δεκαεξαδικό FFFF (- 2147483647 έως 2147483647) |
Επιτάχυνση
επιβράδυνση
καμπύλες |
Τραπεζοειδείς επιτάχυνση και επιβράδυνση
(Δεν μπορεί να εκτελέσει S-curve την επιτάχυνση και
επιβράδυνση.) |
Αλλαγή SVs
κατά τη διάρκεια
οδηγία
εκτέλεση |
Μόνο τη θέση στόχων μπορεί να αλλάξουν. |
| Αναζητήσεις προέλευσης |
Συμπεριλαμβανόμενος |
Σφυγμός
αποτελέσματα
(Πρότυπα
με
κρυσταλλολυχνία
αποτελέσματα
μόνο) |
Συχνότητα |
Λειτουργία παραγωγής PWM όχι
συμπεριλαμβανόμενος |
2,0 έως 6.553,5 Hz (στις αυξήσεις 0,1 Hz)
με τη 1 παραγωγή ή 2 Hz σε 32.000 Hz (
αυξήσεις 1 Hz) με 1 παραγωγή |
| Παράγοντας καθήκοντος |
0,0% έως 100,0% (στις αυξήσεις 0,1%)
Ακρίβεια: +1%/-0% σε 2 Hz σε 10.000 Hz
και +5%/-0% σε 10.000 Hz στο kHz 32.000 |
| Τρόπος παραγωγής |
Συνεχής τρόπος |
| Ενσωματωμένο ανάλογο |
Αναλογική εισαγωγή |
Αναλογική λειτουργία συμπεριλαμβανόμενη |
Θέτοντας σειρά: 0 έως 6.000 (2 κανάλια μόνο
για τον NA-τύπο) |
| Αναλογική παραγωγή |
Θέτοντας σειρά: 0 έως 6.000 (κανάλια 1 μόνο
για τον NA-τύπο) |
| Αναλογικά διαγραμμιστές |
E/N/NA [] [] - τύπος: 2 διαγραμμιστές (θέτοντας σειρά: 0 έως 255)
E/N [] [] S (1) - τύπος: Κανένας |
COM
muni-
κατιόντα |
B-type περιφερειακός USB λιμένας |
Προσαρμογή στο συνδετήρα τύπων USB 2,0 Β |
| |
Μετάδοση
απόσταση |
μέγιστο 5 μ. |
| Ενσωματωμένος λιμένας rs-232C |
Κανένας ενσωματωμένος λιμένας rs-232C |
Διεπαφή: Προσαρμόζεται στο EIA rs-232C. |
| |
Επικοινωνίες
μέθοδος |
Ημιαμφίδρομος |
| συγχρονισμός |
Εκκίνησης-στάσης |
| Baud ποσοστό |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, ή 115,2
kbps |
Μετάδοση
απόσταση |
μέγιστο 15 μ. |
Υποστηριγμένος
πρωτόκολλο |
• Σύνδεση οικοδεσποτών
• 1: Σύνδεση Ν NT
• Τρόπος κανένας-πρωτοκόλλου
• Τμηματικές συνδέσεις PLC (κύριος, σκλάβος)
• Εύκολος κύριος modbus-RTU |
| Ενσωματωμένος λιμένας rs-485 |
Κανένας ενσωματωμένος λιμένας rs-485 |
N30/40/60S1-τύπος μόνο
Διεπαφή: Προσαρμόζεται στο EIA rs-485. καλώδιο 2
αισθητήρες
Καμία απομόνωση |
| |
Επικοινωνίες
μέθοδος |
Ημιαμφίδρομος |
| συγχρονισμός |
Εκκίνησης-στάσης |
| Baud ποσοστό |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, ή 115,2
kbps |
Μετάδοση
απόσταση |
μέγιστο 50 μ. |
Υποστηριγμένος
πρωτόκολλο |
• Σύνδεση οικοδεσποτών
• 1: Σύνδεση Ν NT
• Τρόπος κανένας-πρωτοκόλλου
• Τμηματικές συνδέσεις PLC (κύριος, σκλάβος)
• Εύκολος κύριος modbus-RTU |
| Τμηματικός λιμένας επιλογής |
Ο πίνακας επιλογής δεν μπορεί να είναι
τοποθετημένος. |
N30/40/60 και NA20-τύπος μόνο
1 λιμένας |
| |
Mountable
Πίνακες επιλογής |
Ένας λιμένας rs-232C: CP1W-CIF01
Ένας λιμένας rs-422A/485 (που δεν απομονώνεται):
CP1W-CIF11
Ένας λιμένας rs-422A/485 (που απομονώνεται):
CP1W-CIF12-V1
Ένας λιμένας Ethernet: CP1W-CIF41 |
Επικοινωνίες
μέθοδος |
Εξαρτάται από τον πίνακα επιλογής. |
| συγχρονισμός |
Εξαρτάται από τον πίνακα επιλογής. |
| Baud ποσοστό |
1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, ή 115,2
kbps |
Συμβατός
πρωτόκολλα |
• Σύνδεση οικοδεσποτών
• 1: Σύνδεση Ν NT
• Τρόπος κανένας-πρωτοκόλλου
• Τμηματικές συνδέσεις PLC (κύριος, σκλάβος)
• Εύκολος κύριος modbus-RTU |
| Αριθμός στόχων |
17
• Ένας κυκλικός στόχος εκτέλεσης
• Το ένα που σχεδιάζεται διακόπτει το στόχο (πάντα διακόψτε το στόχο 1)
• Έξι που εισάγονται διακόπτουν τους στόχους (διακόψτε τους στόχους 2 έως 7)
• Η μεγάλη ταχύτητα δέκα έξι αντίθετη διακόπτει τους στόχους (διακόψτε τους στόχους 1 έως 16) |
| Μέγιστος αριθμός υπορουτινών |
128 |
| Μέγιστος αριθμός άλματος |
128 |
| Σχέδιο διακόψτε τους στόχους |
1 διακόπτει το στόχο |
| Ρολόι |
Λειτουργία ρολογιών συμπεριλαμβανόμενη.
Ο χρόνος του περιστατικού λάθους
επιδείξεις 01-01-01 01:01:01
Η Κυριακή |
Συμπεριλαμβανόμενος.
Ακρίβεια (μηνιαία απόκλιση):
-4,5 λ. σε -0,5 λ. σε περιβαλλοντικό
θερμοκρασία 55°C,
-2,0 λ. σε +2,0 λ. σε περιβαλλοντικό
θερμοκρασία 25°C,
-2,5 λ. σε +1,5 λ. σε περιβαλλοντικό
θερμοκρασία 0°C |
Μνήμη
εφεδρικός |
Ενσωματωμένο EEPROM |
Τα προγράμματα και οι παράμετροι σκαλών σώζονται αυτόματα σε ενσωματωμένο EEPROM
Ένα τμήμα της περιοχής μνήμης στοιχείων μπορεί να σωθεί στο ενσωματωμένο EEPROM. |
Στήριγμα μπαταριών με
CP1W-BAT01 μπαταρία
(Πωλημένος χωριστά) |
Η μπαταρία δεν μπορεί να τοποθετηθεί. |
CP1W-BAT01 μπορεί να χρησιμοποιηθεί.
Μέγιστη ζωή υπηρεσιών μπαταριών: 5 έτη
Εφεδρικός χρόνος
Εγγυημένη αξία (περιβαλλοντική θερμοκρασία:
55°C): 13.000 ώρες (περ. 1,5 έτη)
Αποτελεσματική αξία (περιβαλλοντική θερμοκρασία:
25°C): 43.000 ώρες (περ. 5 έτη) |
CIO
Περιοχή |
Κομμάτια εισαγωγής |
1.600 μπιτ (100 λέξεις): CIO 0,00 σε CIO 99,15 (CIO 00 σε CIO 99) |
| Κομμάτια παραγωγής |
1.600 μπιτ (100 λέξεις): CIO 100,00 σε CIO 199,15 (CIO 100 σε CIO 199) |
| Τμηματικές λέξεις συνδέσεων PLC |
1.440 μπιτ (90 λέξεις): CIO 200,00 σε CIO 289,15 (λέξεις CIO 200 σε CIO 289) |
| Περιοχή εργασίας (ψ) |
1.600 μπιτ (100 λέξεις): W0.00 σε W99.15 (W0 σε W99) |
| Περιοχή εκμετάλλευσης (η) |
800 μπιτ (50 λέξεις): H0.00 σε H49.15 (H0 σε H49)
Τα κομμάτια σε αυτήν την περιοχή διατηρούν τη ON/OFF θέση τους όταν είναι ο λειτουργών τρόπος
αλλαγμένος. |
| Βοηθητική περιοχή (α) |
Μόνο ανάγνωσης: 7.168 μπιτ (448 λέξεις) A0 σε A447
Ανάγνωσης-γραφής: 4.896 μπιτ (306 λέξεις) στις λέξεις A448 σε A753 |
| Προσωρινή περιοχή ηλεκτρονόμων (TR) (περιοχή TR) |
16 μπιτ: TR0 σε TR15 |
| Περιοχή χρονομέτρων (τ) |
256 αριθμοί χρονομέτρων (T0 σε T255 (χωρίστε από τους μετρητές)) |
| Αντίθετη περιοχή (γ) |
256 αντίθετοι αριθμοί (C0 σε C255 (χωρίστε από τα χρονόμετρα)) |
| Περιοχή μνήμης στοιχείων (δ) |
2 Kwords: D0 σε D2047
Από αυτούς, 1.500 λέξεις μπορούν να είναι
σωζόμενος στην εφεδρική μνήμη
(ενσωματωμένο EEPROM) χρησιμοποιώντας
τοποθετήσεις στη βοηθητική περιοχή. |
8 Kwords: D0 σε D8191
Από αυτούς, 7.000 λέξεις μπορούν να σωθούν
εφεδρική μνήμη (ενσωματωμένο EEP-ROM) που χρησιμοποιεί
τοποθετήσεις στη βοηθητική περιοχή |
| Λειτουργούντες τρόποι |
Τρόπος ΠΡΟΓΡΑΜΜΑΤΟΣ:
Την εκτέλεση προγράμματος σταματούν.
Οι προετοιμασίες μπορούν να εκτελεσθούν πριν από την εκτέλεση προγράμματος σε αυτόν τον τρόπο.
Τρόπος ΟΡΓΑΝΩΝ ΕΛΈΓΧΟΥ:
Τα προγράμματα εκτελούνται.
Μερικές διαδικασίες, όπως on-line να εκδώσει, και οι αλλαγές στις παρούσες τιμές μέσα
Η I/O μνήμη, επιτρέπεται σε αυτόν τον τρόπο.
Τρόπος ΤΡΕΞΙΜΑΤΟΣ:
Τα προγράμματα εκτελούνται.
Αυτό είναι ο κανονικός λειτουργών τρόπος. |
