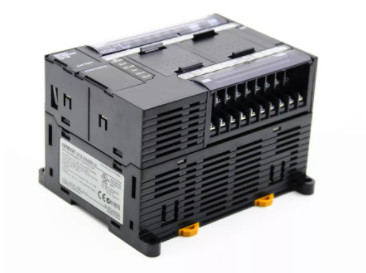

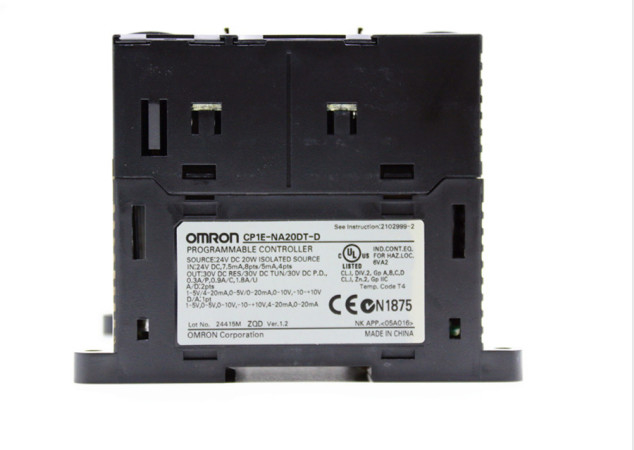

| Τύπος | Πρότυπα παροχής ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος | Πρότυπα παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος | |
|---|---|---|---|
| Πρότυπο | CP1E- [] [] [] S [] Δ [] - Α CP1E- [] [] [] Δ [] - Α |
CP1E- [] [] [] S [] Δ [] - Δ CP1E- [] [] [] Δ [] - Δ |
|
| Περίφραξη | Τοποθετημένος σε μια επιτροπή | ||
| Διαστάσεις (Χ × Δ × W) | E/N/NA [] [] - τύπος Η μονάδα ΚΜΕ με 10 I/O δείχνει (CP1E-E10D [] - []): 90mm *1 × 85mm *2 × 66 χιλ. Η μονάδα ΚΜΕ με 14 ή 20 I/O δείχνει (CP1E- [] 14D [] - []/[] 20D [] - []): 90mm *1 × 85mm *2 × 86 χιλ. Η μονάδα ΚΜΕ με 30 I/O δείχνει (CP1E- [] 30D [] - []): 90mm *1 × 85mm *2 × 130 χιλ. Η μονάδα ΚΜΕ με 40 I/O δείχνει (CP1E- [] 40D [] - []): 90mm *1 × 85mm *2 × 150 χιλ. Η μονάδα ΚΜΕ με 60 I/O δείχνει (CP1E-N60D [] - []): 90mm *1 × 85mm *2 × 195 χιλ. Η μονάδα ΚΜΕ με 20 I/O δείχνει και ενσωματωμένο ανάλογο (CP1E-NA20D [] - []): 90mm *1 × 85mm *2 × 130 χιλ. E/N/[] [] S (1) - τύπος Η μονάδα ΚΜΕ με 14 ή 20 I/O δείχνει (CP1E- [] 14SD [] - []/[] 20SD [] - []): 90mm *1 × 79mm *2 × 86 χιλ. Η μονάδα ΚΜΕ με 30 I/O δείχνει (η δεκαετία του '30 CP1E- [] (1) Δ [] - []): 90mm *1 × 79mm *2 × 130 χιλ. Η μονάδα ΚΜΕ με 40 I/O δείχνει (η δεκαετία του '40 CP1E- [] (1) Δ [] - []): 90mm *1 × 79mm *2 × 150 χιλ. Η μονάδα ΚΜΕ με 60 I/O δείχνει (η δεκαετία του '60 CP1E- [] (1) Δ [] - []): 90mm *1 × 79mm *2 × 195 χιλ. |
||
| Βάρος | Η μονάδα ΚΜΕ με 10 I/O δείχνει (CP1E-E10D [] - []): 300g μέγιστο. Η μονάδα ΚΜΕ με 14 I/O δείχνει (CP1E- [] 14 (S) Δ [] - []): 360g μέγιστο. Η μονάδα ΚΜΕ με 20 I/O δείχνει (CP1E- [] 20 (S) Δ [] - []): 370g μέγιστο. Η μονάδα ΚΜΕ με 30 I/O δείχνει (CP1E- [] 30 (S []) το Δ [] - []): 600g μέγιστο. Η μονάδα ΚΜΕ με 40 I/O δείχνει (CP1E- [] 40 (S []) το Δ [] - []): 660g μέγιστο. Η μονάδα ΚΜΕ με 60 I/O δείχνει (CP1E- [] 60 (S []) το Δ [] - []): 850g μέγιστο. Η μονάδα ΚΜΕ με 20 I/O δείχνει και ενσωματωμένο ανάλογο (CP1E-NA20D [] - []): 680g μέγιστο. |
||
| Elec- trical προδιαγραφή ifica- tions |
Τάση ανεφοδιασμού | 100 έως 240 VAC 50/60 Hz | 24 VDC |
| Λειτουργούσα τάση σειρά |
85 έως 264 VAC | 20,4 έως 26,4 VDC | |
| Δύναμη κατανάλωση |
Μέγιστο 15 VA/100 VAC. Μέγιστο 25 VA/240 VAC. (CP1E-E10D [] - Α [] 14 (S) Δ [] - Α [] 20 (S) Δ [] - Α) |
9 ΜΈΓΙΣΤΟ W (CP1E-E10D [] - Δ) 13 ΜΈΓΙΣΤΟ W (CP1E-N14D [] - D/N20D [] - Δ) |
|
| 50 μέγιστο VA/100 VAC. Μέγιστο 70 VA/240 VAC. (CP1E-NA20D [] - Α [] 30 (S []) Δ [] - Α [] 40 (S []) Δ [] - A/N60 (S []) Δ [] - Α) |
20 μέγιστο W. (CP1E-NA20D [] - D/N30 (S []) Δ [] - Δ N40 (S []) Δ [] - D/N60 (S []) Δ [] - Δ) *4 |
||
| Ρεύμα εισροής | 120 VAC, 20 Α για το μέγιστο κας 8 για την κρύα έναρξη στη θερμοκρασία δωματίου 240 VAC, 40 Α για το μέγιστο κας 8 για την κρύα έναρξη στη θερμοκρασία δωματίου |
24 VDC, 30 Α για το μέγιστο κας 20 για την κρύα έναρξη στη θερμοκρασία δωματίου |
|
| Εξωτερική δύναμη ανεφοδιασμός *3 |
Παρεχόμενος. (CP1E-E10D [] - Α [] 14 (S) Δ [] - Α [] 20 (S) Δ [] - Α) 24 VDC, 300 μΑ (CP1E-NA20D [] - Α [] 30D [] - Α [] 40D [] - Α [] 60D [] - Α [] 30sdr-α [] 40SDR-Α [] 60SDR-Α) |
Παρεχόμενος | |
| Μόνωση αντίσταση |
20 MΩ λεπτό (σε 500 VDC) μεταξύ εξωτερικά τερματικά εναλλασσόμενου ρεύματος και τερματικά GR |
Εκτός από μεταξύ το ΣΥΝΕΧΕΣ αρχικά ρεύμα και το συνεχές ρεύμα δευτεροβάθμιο ρεύμα |
|
| Διηλεκτρικός δύναμη |
2.300 VAC 50/60Hz για 1 λ. μεταξύ του εναλλασσόμενου ρεύματος ρεύμα διαρροής εξωτερικών και τερματικών GR: μέγιστο 5 μΑ. |
Εκτός από μεταξύ το ΣΥΝΕΧΕΣ αρχικά ρεύμα και το συνεχές ρεύμα δευτεροβάθμιο ρεύμα |
|
| Δύναμη ΜΑΚΡΙΑ χρόνος ανίχνευσης |
10 κα λεπτό. | 2 κα λεπτό. | |
| Appli- κατιόν envi- ron- σημαμένος |
Περιβαλλοντική λειτουργία θερμοκρασία |
0 έως 55 °C | |
| Περιβαλλοντική υγρασία | 10% σε 90% | ||
| Ατμόσφαιρα | Κανένα διαβρωτικό αέριο. | ||
| Περιβαλλοντική αποθήκευση θερμοκρασία |
-20 έως 75 °C (αποκλείοντας την μπαταρία) | ||
| Ύψος | μέγιστο 2.000 μ. | ||
| Βαθμός ρύπανσης | 2 ή λιγότεροι: Συναντά το IEC 61010-2-201. | ||
| Αντίσταση θορύβου | 2 kV στη γραμμή προμήθειας δύναμης (προσαρμόζεται σε iec61000-4.) | ||
| Overvoltage κατηγορία |
Κατηγορία ΙΙ: Συναντά το IEC 61010-2-201. | ||
| Ασυλία EMC Επίπεδο |
Ζώνη Β | ||
| Δόνηση αντίσταση |
Προσαρμόζεται σε JIS 60068-2-6. 5 έως 8,4 Hz με 3,5 χιλ. εύρους, 8,4 έως 150 Hz Επιτάχυνση 9,8 m/s2 για 100 λ. στις κατευθύνσεις Χ, Υ, και Ζ (10 σκουπίσματα 10 λ. κάθε = 100 ελάχιστο σύνολο) |
||
| Αντίσταση κλονισμού | Προσαρμόζεται σε JIS 60068-2-27. 147 m/s2, 3 φορές στις κατευθύνσεις Χ, Υ, και Ζ |
||
| Τελικός φραγμός | Σταθερός (μη μετακινούμενος) | ||
| Τελικό μέγεθος βιδών | Μ3 | ||
| Εφαρμόσιμα πρότυπα | Προσαρμόζεται στην οδηγία της ΕΚ | ||
| Να στηρίξει τη μέθοδο | Έδαφος σε 100 Ω ή λιγότεροι. | ||
