Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Proface
Αριθμό μοντέλου:
PFXGP4301TAD
Βίντεο
Βίντεο

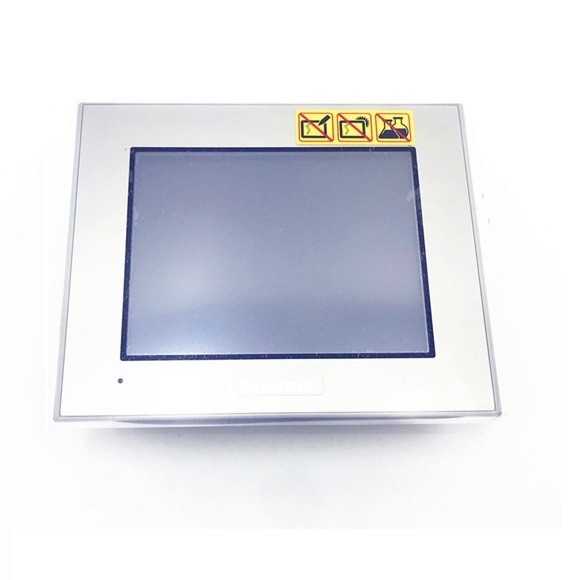

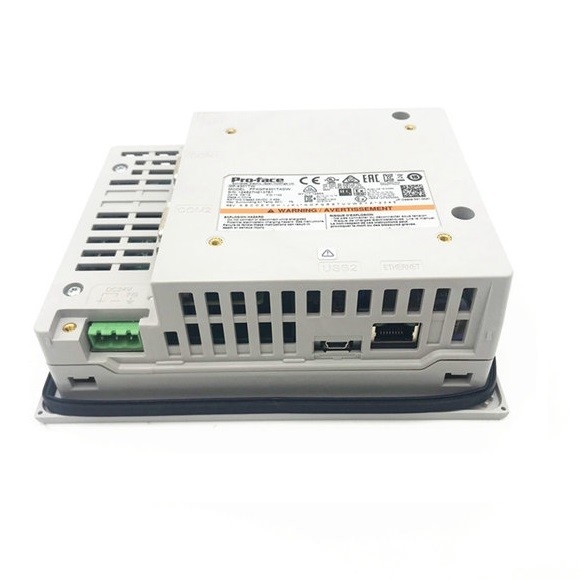

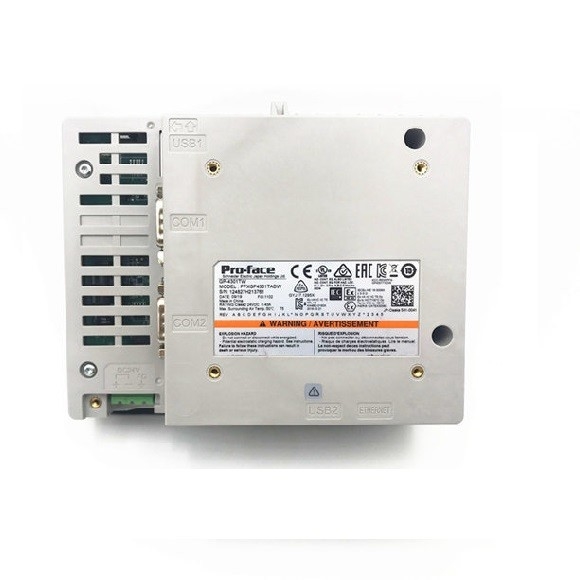

Πρότυπη PFXGP4301TAD HMI οθόνη επαφής 5,7 Proface GP-4301T»
Λεπτομέρειες προϊόντων
Η οθόνη επαφής HMI υπέρ-προσώπου GP4000 είναι επίδειξη χρώματος εικονοκυττάρων 5.7in 320 X 240. Αυτή η επίδειξη των ενεργειακών αποδοτικών οδηγήσεων δεν έχει καμία αναλογική επιτροπή αφής πλέγματος για τη βελτιωμένη διαφάνεια και την ακριβή τοποθέτηση μερών. Υποστηρίζει μέχρι τέσσερις οδηγούς πρωτοκόλλου, ταυτόχρονα. Δεδομένου ότι είναι μέχρι 10 φορές γρηγορότερα από τις συμβατικές διεπαφές χειριστών, είναι κατάλληλος τέλεια για τη μεταφορά μεγάλης εφαρμογής. Έχει πολλά προηγμένα χαρακτηριστικά γνωρίσματα όπως η έξυπνη ανάλυση συναγερμών, η εύκολη δειγματοληψία των στοιχείων, και το αυτόματο λειτουργικό κούτσουρο, μεταξύ πολλών άλλων που το κάνουν ένα ιδανικό άτομο στη διεπαφή μηχανών.
• 65k χρώματα
• Διάβρωση και δόνηση ανθεκτικές
• Εξατομικεύσιμη έξυπνη οθόνη
• Ενισχυμένη διάρκεια
• Επικύρωση δακτυλικών αποτυπωμάτων
• Βελτιωμένη ταχύτητα ξεκινήματος
• Ανθεκτική επιτροπή αφής μητρών
• Εξ' αποστάσεως πρόσβαση και έλεγχος
• Αφή δύο σημείου που υποστηρίζεται
• Φάσμα του πρωτοκόλλου επικοινωνίας που υποστηρίζεται ευρύ
| Τύπος επίδειξης |
Χρώμα LCD TFT
|
|---|---|
| Μέγεθος επίδειξης |
5.7»
|
| Ψήφισμα |
320 X 240 εικονοκύτταρα (QVGA)
|
| Αποτελεσματική περιοχή επίδειξης |
W115.2 Χ H86.4 χιλ. [W4.54 Χ H3.40 μέσα.]
|
| Χρώματα επίδειξης |
65.536 χρώματα (καμία αναλαμπή)/16.384 χρώματα (αναλαμπή)
|
| Backlight |
Άσπρων οδηγήσεων (nonreplaceable μέρη χρηστών. Όταν η αντικατάσταση απαιτείται, ελάτε σε επαφή με τον τοπικό διανομέα σας.)
|
| Έλεγχος φωτεινότητας |
16 επίπεδα (που ρυθμίζονται με την επιτροπή αφής ή το λογισμικό)
|
| Ζωή υπηρεσιών Backlight |
50.000 ώρες ή περισσότεροι (συνεχής λειτουργία σε 25°C [77 °F] πριν από τις μειώσεις φωτεινότητας backlight σε 50%)
|
| Γλωσσικές πηγές |
Ιαπωνικά: 6,962 (πρότυπα 1 & 2 JIS) (συμπεριλαμβανομένων 607 χαρακτήρων μη-kanji) ANK: 158 (οι κορεατικές πηγές, απλουστευμένες κινέζικα και οι πηγές παραδοσιακού κινέζικου είναι τηλεκατεγραφόμενες.)
|
| Μεγέθη χαρακτήρα |
Τυποποιημένη πηγή: 8 X 8, 8 X 16, 16 X 16 και 32 X 32 πηγές εικονοκυττάρου, πηγή κτυπήματος: 6 έως 127 πηγές εικονοκυττάρου, πηγή εικόνας: 8 έως 72 πηγές εικονοκυττάρου
|
| Μεγέθη πηγών |
Τυποποιημένη πηγή: Το πλάτος μπορεί να επεκταθεί μέχρι 8 φορές. Το ύψος μπορεί να επεκταθεί μέχρι 8 φορές.
|
| 8 X 16 σημεία |
προσροφητικός άνθρακας 40. Χ 15 σειρές
|
| 16 X 16 σημεία |
προσροφητικός άνθρακας 20. Χ 15 σειρές
|
| 32 X 32 σημεία |
προσροφητικός άνθρακας 10. Χ 7 σειρές
|
| 8 X 8 σημεία |
προσροφητικός άνθρακας 40. Χ 30 σειρές
|
| Περιοχή προγράμματος |
ΛΑΜΨΗ EPROM 132 KB (ισοδύναμο με 15.000 βήματα)
|
| Μεταβλητή περιοχή |
SRAM 64 KB (αναπληρώσιμη μπαταρία λίθιου για την εφεδρική μνήμη)
|
| Μνήμη εφαρμογής |
ΛΑΜΨΗ EPROM 16 ΜΒ (συμπεριλαμβανομένης μιας περιοχής προγράμματος λογικής)
|
| Στήριγμα στοιχείων |
SRAM 320 KB (αναπληρώσιμη μπαταρία λίθιου για την εφεδρική μνήμη)
|
| Ακρίβεια ρολογιών |
±65 SEC/μήνας (η απόκλιση στη θερμοκρασία και τη δύναμη δωματίου είναι κλειστή)
|
| Τύπος επιτροπής αφής |
Ανθεκτική ταινία (ανάλογο)
|
| Ψήφισμα επιτροπής αφής |
1.024 X 1.024
|
| Ζωή υπηρεσιών επιτροπής αφής |
1.000.000 φορές ή περισσότεροι
|
| Τμηματικός (COM1) |
Rs-232C μήκος στοιχείων ασύγχρονης μετάδοσης: 7 ή 8 μπιτ, ισότητα: κανένας, περίεργος ή ακόμα και, κομμάτι στάσεων: 1 ή 2 μπιτ, ταχύτητα μετάδοσης στοιχείων: 2.400 BPS σε 115,2 kbps, συνδετήρας: Δ-Sub9 (βούλωμα)
|
| Τμηματικός (COM2) |
Rs-422/485 μήκος στοιχείων ασύγχρονης μετάδοσης: 7 ή 8 μπιτ, ισότητα: κανένας, ακόμα και ή περίεργο κομμάτι στάσεων: 1 ή 2 μπιτ, ταχύτητα μετάδοσης στοιχείων: 2.400 BPS σε 115,2 kbps, συνδετήρας 187.5kbps (MPI): Δ-Sub9 (βούλωμα)
|
| Ethernet (τοπικό LAN) |
IEEE802.3i/IEEE802.3u, συνδετήρας 10base-t/100base-TX: Μορφωματικός γρύλος (rj-45) Χ 1
|
| USB (ΤΎΠΟΣ-Α) |
Προσαρμόζεται σε USB2.0 (τύπος-α) Χ 1, τάση παροχής ηλεκτρικού ρεύματος: Συνεχές ρεύμα 5 Β ± 5%, ρεύμα παραγωγής: 500 μΑ ή λιγότεροι, απόσταση επικοινωνίας: 5 μ [16.4ft.] ή λιγότεροι
|
| USB (μίνι-β) |
Προσαρμόζεται σε USB2.0 (μίνι-β) Χ 1, απόσταση επικοινωνίας: 5 μ [16.4ft.] ή λιγότεροι
|
| Κάρτα SD |
Υποδοχή κάρτας Χ 1 SD
|
1 επάνω σε 60.000 βήματα μπορεί να μετατραπεί στο λογισμικό. Εντούτοις, αυτό μειώνει την ικανότητα μνήμης εφαρμογής (για τα στοιχεία οθόνης) από 1 ΜΒ.
2 εξαρμένος από τη λειτουργούσες θερμοκρασία και την ηλικία της μονάδας, το ρολόι μπορεί να παρεκκλίνει από -380 έως +90 SEC/το μήνα. Για τα συστήματα όπου αυτό το επίπεδο απόκλισης είναι ένα πρόβλημα, ο χρήστης πρέπει να ελέγξει και να διενεργήσει τις προσαρμογές όταν απαιτείται.
| Εκτιμημένη τάση εισαγωγής |
Συνεχές ρεύμα 24V
|
|---|---|
| Όρια τάσης εισαγωγής |
Συνεχές ρεύμα 19,2 σε 28.8V
|
| Επιτρεπόμενη πτώση τάσης |
κα 5 ή λιγότεροι
|
| Κατανάλωση ισχύος |
10.5 W ή λιγότεροι
|
| Ρεύμα εισροής |
30 Α ή λιγότεροι
|
| Αντοχή τάσης |
Εναλλασσόμενο ρεύμα 1.000 Β, 20 μΑ για 1 λ. (μεταξύ των τερματικών χρέωσης και FG)
|
| Αντίσταση μόνωσης |
Συνεχές ρεύμα 500 Β, 10 MΩ ή περισσότεροι (μεταξύ των τερματικών χρέωσης και FG)
|
| Περιβάλλουσα θερμοκρασία αέρα |
0 έως 55 °C (32 έως 131 °F)
|
| Θερμοκρασία αποθήκευσης |
-20 έως 60 °C (- 4 έως 140 °F)
|
| Περιβαλλοντική υγρασία |
10 90% RH (υγρή θερμοκρασία βολβών: 39 °C [102,2 °F] ή λιγότεροι - καμία συμπύκνωση.)
|
| Υγρασία αποθήκευσης |
10 90% RH (υγρή θερμοκρασία βολβών: 39 °C [102,2 °F] ή λιγότεροι - καμία συμπύκνωση.)
|
| Σκόνη |
0,1 mg/m ³ (10-7 oz/ft ³) ή λιγότεροι (non-conductive επίπεδα)
|
| Βαθμός ρύπανσης |
Για τη χρήση στο βαθμό 2 ρύπανσης περιβάλλον
|
| Ατμόσφαιρα |
Χωρίς διαβρωτικά αέρια
|
| Πίεση αέρα (σειρά ύψους) |
hPa 800 έως 1.114 (2.000 μ [6,561ft.] επάνω από τη θάλασσα - επίπεδο ή λιγότεροι)
|
| Αντίσταση δόνησης |
Iec/en61131-2 υποχωρητικός, ενιαίο εύρος 5 έως 9 Hz 3,5 χιλ. [0,14 μέσα.], 9 έως 150 σταθερή Hz επιτάχυνση: 9.8 m/s ², Χ, Υ, κατευθύνσεις Ζ για 10 κύκλους (περ. 100 λ.)
|
| Αντίσταση διάσεισης |
Iec/en61131-2 υποχωρητικά 147 m/s ², Χ, Υ, κατευθύνσεις Ζ για 3 φορές
|
| Ασυλία θορύβου |
Τάση θορύβου: 1.000 vp-π, διάρκεια σφυγμού: 1 µs, χρόνος ανόδου: 1 NS (μέσω του προσομοιωτή θορύβου)
|
| Ηλεκτροστατική ασυλία απαλλαγής |
Μέθοδος απαλλαγής επαφών: 6 kV (iec/en61000-4-2 επίπεδο 3)
|
| Να στηρίξει |
Λειτουργικό να στηρίξει: Να στηρίξει την αντίσταση 100Ω, 2mm ² (AWG 14) ή του παχύτερου καλωδίου, ή των εφαρμόσιμων προτύπων της χώρας σας. (Ίδιος για τα τερματικά FG και SG)
|
| Δομή |
ΤΎΠΟΣ 4X/13 IP65f NEMA #250 (στο μέτωπο - επιτροπή όταν εγκαθίσταται κατάλληλα σε μια περίφραξη)
|
| Μέθοδος ψύξης |
Φυσική κυκλοφορία αέρα
|
| Βάρος περ. |
0,8 κλ [1,8 λίβρες] ή λιγότεροι (μονάδα επίδειξης μόνο)
|
| Εξωτερικές διαστάσεις |
W169.5 Χ H137 Χ D59.5 χιλ. [W6.67 Χ H5.39 Χ D2.34 μέσα.]
|
| Η επιτροπή έκοψε τις διαστάσεις |
W156 Χ H123.5 χιλ. [W6.14 Χ H4.86 μέσα.], περιοχή πάχους επιτροπής: 1,6 έως 5 χιλ. [0,06 έως 0,2 μέσα.]
|
