| Τόπος καταγωγής | China/JAPAN |
| Μάρκα | Proface |
| Αριθμό μοντέλου | PFXSP5700TPD |

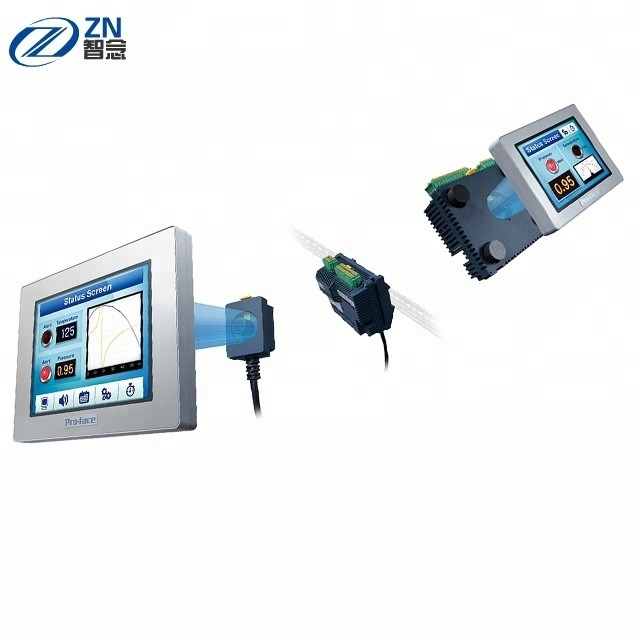

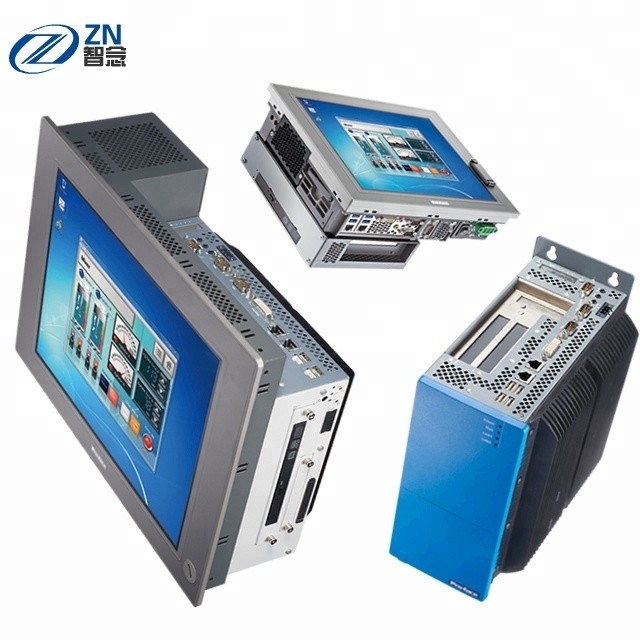

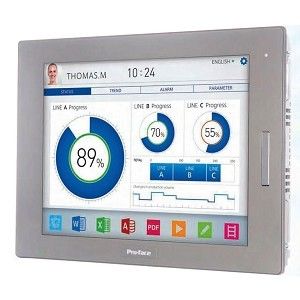

PFXSP5700TPD GP4000 Series (Standard) Proface HMI PLC με νέα και πρωτότυπη συσκευασία
| Τύπος οθόνης |
Έγχρωμη οθόνη LCD TFT
|
|---|---|
| Μέγεθος οθόνης |
15”
|
| Ανάλυση |
1.024 x 768 pixel (XGA)
|
| Αποτελεσματική περιοχή εμφάνισης |
Π304,1 x Υ228,1 χλστ
(Π11,97 x Υ8,98 ίντσες) |
| Χρώματα εμφάνισης |
16 εκατομμύρια χρώματα
Για λεπτομέρειες σχετικά με τα χρώματα οθόνης, ανατρέξτε στο εγχειρίδιο για το λογισμικό επεξεργασίας οθόνης. |
| Οπίσθιο φωτισμό |
Λευκό LED
(Δεν μπορεί να αντικατασταθεί από τον χρήστη. Όταν απαιτείται αντικατάσταση, επικοινωνήστε με τον τοπικό διανομέα σας.) |
| Έλεγχος φωτεινότητας |
0...100 (Ρυθμίζεται με οθόνη αφής ή λογισμικό)
|
| Διάρκεια ζωής οπίσθιου φωτισμού |
50.000 ώρες ή περισσότερες (συνεχής λειτουργία στους 25 °C [77 °F]
πριν μειωθεί η φωτεινότητα του οπίσθιου φωτισμού στο 50% |
| Μνήμη εφαρμογής |
Μέγεθος οθόνης: 64MB *Κάρτα SD
|
| Τύπος πίνακα αφής |
Αντιστατική ταινία (αναλογική, πολλαπλής αφής)
|
| Ανάλυση πίνακα αφής |
1.024 x 1.024
|
| Διάρκεια ζωής της οθόνης αφής |
1 εκατομμύριο φορές ή περισσότερο
|
| USB (TYPE-A) |
Μπροστινό USB 2.0 (Τύπος Α) x 1
|
| USB (mini-B) |
USB 2.0 (mini-B) x 1*2
|
| Διεθνή Πρότυπα Ασφαλείας |
|
|---|---|
| Ονομαστική τάση εισόδου |
12...24 Vdc
|
| Όρια τάσης εισόδου |
10,8...28,8 Vdc
|
| Επιτρεπόμενη πτώση τάσης |
12 Vdc: 1,25 ms ή λιγότερο
24 Vdc: 5 ms ή λιγότερο |
| Κατανάλωση ενέργειας |
57 W ή λιγότερο (μονάδα οθόνης με μονάδα κουτιού)*1
22 W ή λιγότερο (μόνο μονάδα οθόνης) |
| Ρεύμα εισροής |
30 A ή λιγότερο
|
| Αντοχή τάσης |
1.000 Vac, 20 mA για 1 λεπτό (μεταξύ φόρτισης και ακροδεκτών FG)
|
| Αντίσταση μόνωσης |
500 Vdc, 10 MΩ ή περισσότερα (μεταξύ των ακροδεκτών φόρτισης και FG)
|
| Θερμοκρασία περιβάλλοντος αέρα |
0...60 °C (32...140 °F)
|
| Θερμοκρασία αποθήκευσης |
-20...60 °C (-4...140 °F)
|
| Υγρασία αποθήκευσης |
10%...90% RH (Μη συμπύκνωση, θερμοκρασία υγρού λαμπτήρα
39 °C [102,2 °F] ή λιγότερο) |
| Σκόνη |
0,1 mg/m3 (10-7 oz/ft3) ή λιγότερο (μη αγώγιμα επίπεδα)
|
| Πτυχίο Ρύπανσης |
Για χρήση σε περιβάλλον Βαθμού Ρύπανσης 2
|
| Ατμόσφαιρα |
800...1.114 hPa (2.000 m [6.561 πόδια] ή χαμηλότερα)
|
| Αντοχή σε κραδασμούς |
Συμμορφώνεται με το IEC/EN 61131-2
5...9 Hz Μονό πλάτος 3,5 mm (0,14 ίντσες) 9...150 Hz Σταθερή επιτάχυνση: 9,8 m/s2 Οδηγίες X, Y, Z για 10 κύκλους (περίπου 100 λεπτά.) |
| Ανοσία θορύβου |
Τάση θορύβου: 1.000 Vp-p
Διάρκεια παλμού: 1 μs Χρόνος ανόδου: 1 ns (μέσω προσομοιωτή θορύβου) |
| Ανοσία ηλεκτροστατικής εκκένωσης |
Μέθοδος εκφόρτισης επαφής: 6 kV (IEC/EN 61000-4-2 Επίπεδο 3)
|
| Δομή |
Όταν χρησιμοποιείτε εργοστασιακά εγκατεστημένο μπροστινό κάλυμμα USB: IP65F, IP67F.
Όταν χρησιμοποιείτε προαιρετικά ένα μπροστινό κάλυμμα USB: IP66F, IP67F, Τύπος 4X (Μόνο για χρήση σε εσωτερικούς χώρους)/13 * Η μπροστινή όψη αυτού του προϊόντος όταν έχει τοποθετηθεί σωστά σε περίβλημα και δεν χρησιμοποιείται Θύρα USB μπροστινού πίνακα. ΣΗΜΕΙΩΣΗ: Η επιλογή είναι ένα μπροστινό κάλυμμα USB με βίδα που κατασκευάζεται από την Pro-face (Αριθμός μοντέλου PFXZCDCVUS1).*3 |
| Βάρος Περίπου. |
4,5 κιλά (9,9 λίβρες) ή λιγότερο
|
| Εξωτερικές διαστάσεις |
Π397 x Υ296 x Β67 χιλ. (Π15,6 x Υ11,7 x Β2,64 ίντσες)
|
| Διαστάσεις κοπής πάνελ |
Π383,5 x Υ282,5 χιλ. (Π15,1 x Υ11,12 ίντσες)*2
Περιοχή πάχους πάνελ: 1,6...5 mm (0,06...0,2 ίντσες)*4 |
