Ενότητα PLC της Mitsubishi
>
|
| Τόπος καταγωγής | China/JAPAN |
| Μάρκα | Mitsubishi |
| Αριθμό μοντέλου | AJ65VBTCU-68ADIN |

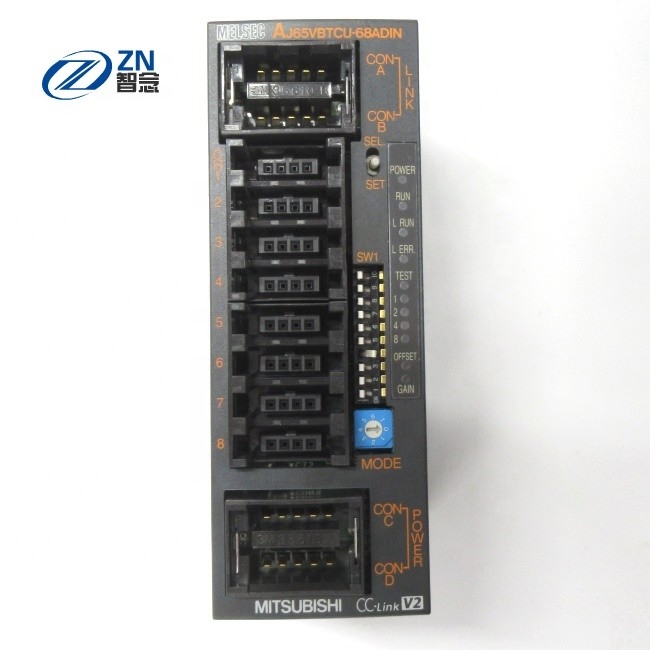

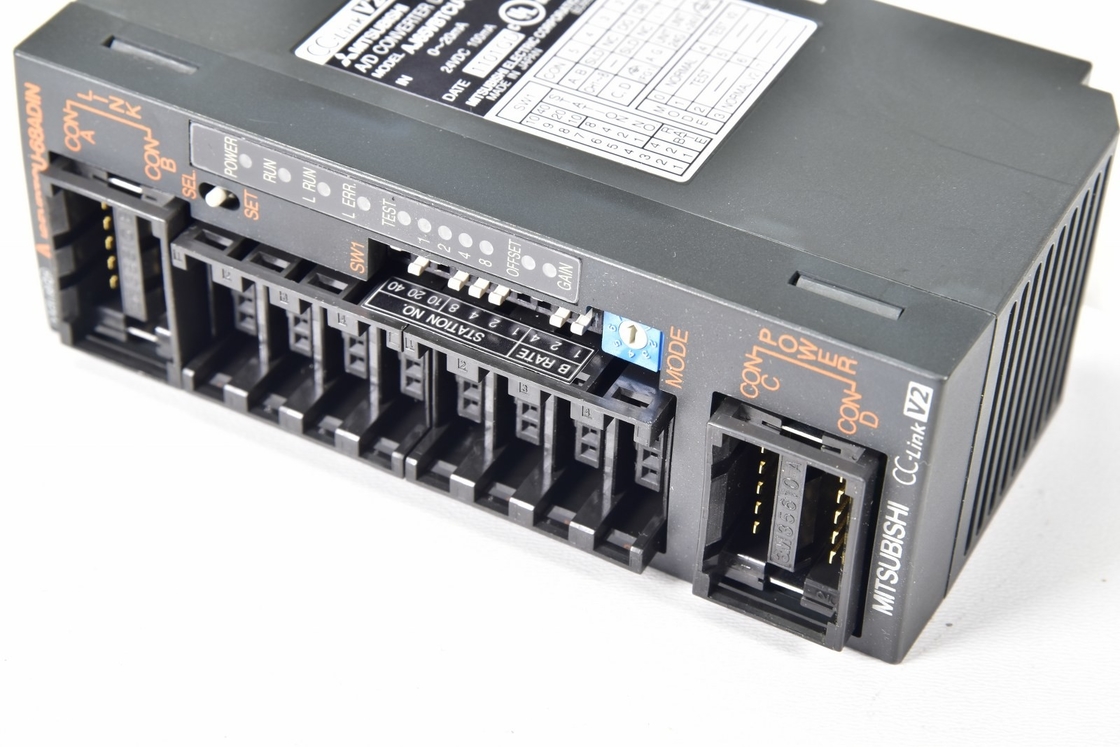

Ανάλογο ενότητας CC-συνδέσεων της Mitsubishi στην ψηφιακή μονάδα PLC μετατροπής V2 A/D AJ65VBTCU-68ADIN
Περιγραφή προϊόντων της μονάδας AJ65VBTCU-68ADIN μετατροπέων της Mitsubishi A/D
| Τύπος σταθμών | Μακρινός σταθμός συσκευών |
| Αριθμός σταθμών κατειλημμένος | Ver. 1 τρόπος, 3 σταθμοί Ver. 2 τρόπος, 1 σταθμός |
| Έκδοση CC-συνδέσεων | Ver.1, Ver.2 |
| Εξωτερικές διαστάσεις | 115 (Χ) ×41 (W) ×67 (Δ) [ΧΙΛ.] |
| Μάζα | 0.17kg |
Χαρακτηριστικά γνωρίσματα της μονάδας AJ65VBTCU-68ADIN μετατροπέων της Mitsubishi A/D
* Συμβατό σύστημα με Ver. 2
Στο συμβατικό πρότυπο, τρεις σταθμοί κατέλαβαν οκτώ κανάλια, ενώ ένας ενιαίος σταθμός καταλαμβάνει οκτώ κανάλια σε αυτήν την ενότητα.
Μπορεί επίσης να χρησιμοποιηθεί ως συμβατικό Ver. 1 ανάλογα με τον καθορισμό του περιστροφικού διακόπτη.
* Υπερβολικά ακριβής
Αυτή η ενότητα εισαγωγής εκτελεί τη μετατροπή A/D με μια ακρίβεια ±0.3% στη μέγιστη ψηφιακή αξία παραγωγής όταν είναι η περιβαλλοντική θερμοκρασία εργασίας μεταξύ 0℃ και 55℃, ή με μια ακρίβεια ±0.2% στη μέγιστη ψηφιακή αξία παραγωγής όταν η περιβαλλοντική θερμοκρασία εργασίας είναι 25±5℃.
* Η αναλογική σειρά εισαγωγής μπορεί να μεταστραφεί για κάθε κανάλι, και τα εισόδου-εξόδου χαρακτηριστικά μετατροπής μπορούν να αλλάξουν.
* Μια υψηλή ανάλυση 1/±4000 πραγματοποιείται.
Με την αλλαγή της σειράς εισαγωγής, το ψήφισμα των ψηφιακών τιμών μπορεί να τεθεί είτε το 1/4000 είτε 1/±4000 (AJ65VBTCU-68ADVN μόνο), παρέχοντας τις υψηλής ευκρίνειας ψηφιακές τιμές.
* Η δειγματοληψία ή ο υπολογισμός μέσου όρου μπορεί να υποδειχθεί.
Η δειγματοληψία ή ο υπολογισμός μέσου όρου μπορεί να υποδειχθεί για κάθε κανάλι ως μέθοδος μετατροπής.
| Αριθμός αναλογικών σημείων εισαγωγής | 4 σημεία (4 κανάλια) | ||
|---|---|---|---|
| Αναλογική εισαγωγή | Τάση | DC-10 + 10V (αξία αντίστασης εισαγωγής: 1MΩ) | |
| Τρέχων | Ρεύμα-20 + 20mA (αξία αντίστασης εισαγωγής: 250Ω) | ||
| Ψηφιακή παραγωγή | 0-4000, -2000 - + 2000 | ||
| Εισόδου-εξόδου χαρακτηριστικά και ψήφισμα | Σειρά εισαγωγής | Ψηφιακή αξία παραγωγής (μέγιστο ψήφισμα) | |
| Εισαγωγή τάσης | -10 σε 10V | 0-4000 ή -2000-2000 (5mV) | |
| 0-10V | 0-4000 ή -2000-2000 (2.5mV) | ||
| 0-5V | 0-4000 ή -2000-2000 (1.25mV) | ||
| 1-5V | 0-4000 ή -2000-2000 (1,0 MV) | ||
| Τρέχουσα εισαγωγή | -20 σε 20mA | 0-4000 ή -2000-2000 (20 μA) | |
| 0-20mA | 0-4000 ή -2000-2000 (10μA/5μA) | ||
| 4-20mA | 0-4000 ή -2000-2000 (4 μA) | ||
| Ακρίβεια (ακρίβεια όσον αφορά τη μέγιστη αξία της ψηφιακής αξίας παραγωγής) | Περιβαλλοντική θερμοκρασία: 0-55 ° Γ | ± 1% | |
| A / Ταχύτητα μετατροπής Δ | 1ms/κανάλι | ||
| Απόλυτη μέγιστη εισαγωγή | Τάση | ± 15V | |
| Τρέχων | ± 30mA | ||
| Μέθοδος μόνωσης | Παροχή ηλεκτρικού ρεύματος/σύστημα επικοινωνιών και ανάλογο που εισάγονται: Photocoupler που απομονώνεται κανάλι: Μη-μονωμένος |
||
| Διηλεκτρική δύναμη | Μεταξύ της παροχής ηλεκτρικού ρεύματος/της batch συστημάτων επικοινωνιών και της αναλογικής batch εισαγωγής: AC500V 1 λεπτό | ||
| Αντίσταση μόνωσης | Μεταξύ της παροχής ηλεκτρικού ρεύματος/της batch συστημάτων επικοινωνιών και της αναλογικής batch εισαγωγής: DC500V ελεγκτής 10MΩ αντίστασης μόνωσης ή περισσότεροι | ||
| Τύπος σταθμών | Μακρινός σταθμός συσκευών (σταθμός συσκευών Ver.1 μακρινός) | ||
| Αριθμός κατειλημμένων σταθμών | 2 σταθμοί | ||
| Παροχή ηλεκτρικού ρεύματος μονάδων | Τάση | DC24V (DC18-30V) | |
| Τρέχων | 0.12A (στο συνεχές ρεύμα 24V) | ||
| Εξωτερική μέθοδος σύνδεσης καλωδίωσης | Μονάδα επικοινωνίας, μονάδα παροχής ηλεκτρικού ρεύματος μονάδων: σημείο 7 τελικός φραγμός 2 κομματιού (βίδα M3.5) Εισόδου-εξόδου μονάδα: σημείο 27 τελικός φραγμός 2 κομματιού (βίδα M3.5) |
||
| Εξωτερικές διαστάσεις | Ύψος (η) | 65mm | |
| Πλάτος (ψ) | 151.9mm | ||
| Βάθος (δ) | 63mm | ||
| μάζα | 0.35kg | ||
| Αριθμός αναλογικών σημείων εισαγωγής | 4 σημεία (4 κανάλια) | ||
|---|---|---|---|
| Αναλογική εισαγωγή | Τάση | DC-10 + 10V (αξία αντίστασης εισαγωγής: 1MΩ) | |
| Τρέχων | DC0 σε 20mA (αξία αντίστασης εισαγωγής: 250Ω) | ||
| Ψηφιακή παραγωγή | -4096 έως +4095 | ||
| Εισόδου-εξόδου χαρακτηριστικά και ψήφισμα | Σειρά εισαγωγής | Ψηφιακή αξία παραγωγής (μέγιστο ψήφισμα) | |
| Εισαγωγή τάσης | -10 σε 10V | -4000-4000 (2.5mV) | |
| Σειρά χρηστών που θέτει 1 (- 10 σε 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 MV) | ||
| Σειρά χρηστών που θέτει 2 (0 σε 5V) |
0-4000 (1,0 MV) | ||
| Τρέχουσα εισαγωγή | 0-20mA | 0-4000 (5 μA) | |
| 4-20mA | 0-4000 (4μA) | ||
| Ρύθμιση σειράς χρηστών (0 σε 20mA) |
0-4000 (4μA) | ||
| Ακρίβεια (ακρίβεια όσον αφορά τη μέγιστη αξία της ψηφιακής αξίας παραγωγής) | Περιβαλλοντική θερμοκρασία: 25 ± 5 ° Γ | ± 0,2% | |
| Περιβαλλοντική θερμοκρασία: 0-55 ° Γ | ± 0,4% | ||
| A / Ταχύτητα μετατροπής Δ | 1ms/κανάλι | ||
| Απόλυτη μέγιστη εισαγωγή | Τάση | ± 15V | |
| Τρέχων | ± 30mA | ||
| Μέθοδος μόνωσης | Το σύστημα επικοινωνιών και η αναλογική εισαγωγή επεξεργάζονται κατά δεσμίδες: Photocoupler που απομονώνεται Το σύστημα παροχής ηλεκτρικού ρεύματος και η αναλογική εισαγωγή επεξεργάζονται κατά δεσμίδες: Photocoupler που απομονώνεται Κανάλι: Μη-μονωμένος |
||
| Διηλεκτρική δύναμη | Μεταξύ της παροχής ηλεκτρικού ρεύματος/της batch συστημάτων επικοινωνιών και της αναλογικής batch εισαγωγής: AC500V 1 λεπτό | ||
| Τύπος σταθμών | Μακρινός σταθμός συσκευών (σταθμός συσκευών Ver.1 μακρινός) | ||
| Αριθμός κατειλημμένων σταθμών | 1 σταθμός | ||
| Παροχή ηλεκτρικού ρεύματος μονάδων | Τάση | DC24V (DC20.4-26.4V) | |
| Τρέχων | 0.090A (στο συνεχές ρεύμα 24V) | ||
| Ρεύμα εισροής | 8.5A, 2.3ms ή λιγότεροι | ||
| Εξωτερική μέθοδος σύνδεσης καλωδίωσης | Μονάδα επικοινωνίας, μονάδα παροχής ηλεκτρικού ρεύματος μονάδων: σημείο 7 τελικός φραγμός 2 κομματιού (βίδα μ3) Εισόδου-εξόδου μονάδα: τελικός φραγμός μονταρισμάτων 18 σημείου άμεσος (βίδα μ3) |
||
| Εξωτερικές διαστάσεις | Ύψος (η) | 50mm | |
| Πλάτος (ψ) | 118mm | ||
| Βάθος (δ) | 40mm | ||
| μάζα | 0.20kg | ||
| Αριθμός αναλογικών σημείων εισαγωγής | 8 σημεία (8 κανάλια) | ||
|---|---|---|---|
| Αναλογική εισαγωγή | Τάση | DC0 σε 20mA (αξία αντίστασης εισαγωγής: 250Ω) | |
| Ψηφιακή παραγωγή | -96 ~ + 4095 | ||
| Εισόδου-εξόδου χαρακτηριστικά και ψήφισμα | Σειρά εισαγωγής | Ψηφιακή αξία παραγωγής (μέγιστο ψήφισμα) | |
| Τρέχουσα εισαγωγή | 0-20mA | 0-4000 (5 μA) | |
| 4-20mA | 0-4000 (4μA) | ||
| Ρύθμιση σειράς χρηστών (0 σε 20mA) |
0-4000 (4μA) | ||
| Ακρίβεια (ακρίβεια όσον αφορά τη μέγιστη αξία της ψηφιακής αξίας παραγωγής) | Περιβαλλοντική θερμοκρασία: 25 ± 5 ° Γ | ± 0,3% | |
| Περιβαλλοντική θερμοκρασία: 0-55 ° Γ | ± 0,2% | ||
| A / Ταχύτητα μετατροπής Δ | 1ms/κανάλι | ||
| Απόλυτη μέγιστη εισαγωγή | Τρέχων | ± 30mA | |
| Μέθοδος μόνωσης | Το σύστημα επικοινωνιών και η αναλογική εισαγωγή επεξεργάζονται κατά δεσμίδες: Photocoupler που απομονώνεται Το σύστημα παροχής ηλεκτρικού ρεύματος και η αναλογική εισαγωγή επεξεργάζονται κατά δεσμίδες: Μετασχηματιστής που απομονώνεται κανάλι: Μη-μονωμένος |
||
| Διηλεκτρική δύναμη | Μεταξύ της παροχής ηλεκτρικού ρεύματος/της batch συστημάτων επικοινωνιών και της αναλογικής batch εισαγωγής: AC500V 1 λεπτό | ||
| Βαθμός προστασίας | IP1XB | ||
| Τύπος σταθμών | Μακρινός σταθμός συσκευών (σταθμός συσκευών Ver.1 μακρινός ή μακρινός σταθμός συσκευών Ver.2) | ||
| Αριθμός κατειλημμένων σταθμών | Ver.1 μακρινός σταθμός συσκευών: 3 σταθμοί Ver.2 μακρινός σταθμός συσκευών: 1 σταθμός (εκτεταμένη κυκλική ρύθμιση: 4 φορές) |
||
| καλώδιο επικοινωνίας | Ver.1.10 η συμβατή CC-σύνδεση αφιέρωσε το καλώδιο: FANC-110SBH, FA-CBL200PSBH, ΚΑΊΣΙΟ-110 | ||
| Παροχή ηλεκτρικού ρεύματος μονάδων | Τάση | DC24V (DC20.4-26.4V, ποσοστό κυματισμών μέσα σε 5%) | |
| Τρέχων | 0.10A (στο συνεχές ρεύμα 24V) | ||
| Ρεύμα εισροής | 4.2A, 1.2ms ή λιγότεροι | ||
| Εξωτερική μέθοδος σύνδεσης καλωδίωσης | Μονάδα επικοινωνίας: Συνδετήρας ένας-αφής για την επικοινωνία (που πωλείται χωριστά) Μονάδα παροχής ηλεκτρικού ρεύματος μονάδων: Συνδετήρας ένας-αφής για την παροχή ηλεκτρικού ρεύματος/FG (που πωλείται χωριστά) Εισόδου-εξόδου μονάδα: Συνδετήρας ένας-αφής για το I/O (που πωλείται χωριστά) |
||
| Εξωτερικές διαστάσεις | Ύψος (η) | 115mm | |
| Πλάτος (ψ) | 41mm | ||
| Βάθος (δ) | 67mm | ||
| μάζα | 0.17kg | ||
| Αριθμός αναλογικών σημείων εισαγωγής | 8 σημεία (8 κανάλια) | ||
|---|---|---|---|
| Αναλογική εισαγωγή | Τάση | DC-10 + 10V (αξία αντίστασης εισαγωγής: 1MΩ) | |
| Ψηφιακή παραγωγή | -4096 έως +4095 | ||
| Εισόδου-εξόδου χαρακτηριστικά και ψήφισμα | Σειρά εισαγωγής | Ψηφιακή αξία παραγωγής (μέγιστο ψήφισμα) | |
| Εισαγωγή τάσης | -10 σε 10V | -4000-4000 (2.5mV) | |
| Σειρά χρηστών που θέτει 1 (- 10 σε 10V) |
-4000-4000 (2.5mV) | ||
| 0-5V | 0-4000 (1.25mV) | ||
| 1-5V | 0-4000 (1,0 MV) | ||
| Σειρά χρηστών που θέτει 2 (0 σε 5V) |
0-4000 (1,0 MV) | ||
| Ακρίβεια (ακρίβεια όσον αφορά τη μέγιστη αξία της ψηφιακής αξίας παραγωγής) | Περιβαλλοντική θερμοκρασία: 25 ± 5 ° Γ | ± 0,3% | |
| Περιβαλλοντική θερμοκρασία: 0-55 ° Γ | ± 0,2% | ||
| A / Ταχύτητα μετατροπής Δ | 1ms/κανάλι | ||
| Απόλυτη μέγιστη εισαγωγή | Τάση | ± 15V | |
| Μέθοδος μόνωσης | Το σύστημα επικοινωνιών και η αναλογική εισαγωγή επεξεργάζονται κατά δεσμίδες: Photocoupler που απομονώνεται Το σύστημα παροχής ηλεκτρικού ρεύματος και η αναλογική εισαγωγή επεξεργάζονται κατά δεσμίδες: Μετασχηματιστής που απομονώνεται κανάλι: Μη-μονωμένος |
||
| Διηλεκτρική δύναμη | Μεταξύ της παροχής ηλεκτρικού ρεύματος/της batch συστημάτων επικοινωνιών και της αναλογικής batch εισαγωγής: AC500V 1 λεπτό | ||
| Βαθμός προστασίας | IP1XB | ||
| Τύπος σταθμών | Μακρινός σταθμός συσκευών (σταθμός συσκευών Ver.1 μακρινός ή μακρινός σταθμός συσκευών Ver.2) | ||
| Αριθμός κατειλημμένων σταθμών | Ver.1 μακρινός σταθμός συσκευών: 3 σταθμοί Ver.2 μακρινός σταθμός συσκευών: 1 σταθμός (εκτεταμένη κυκλική ρύθμιση: 4 φορές) |
||
| καλώδιο επικοινωνίας | Ver.1.10 η συμβατή CC-σύνδεση αφιέρωσε το καλώδιο: FANC-110SBH, FA-CBL200PSBH, ΚΑΊΣΙΟ-110 | ||
| Παροχή ηλεκτρικού ρεύματος μονάδων | Τάση | DC24V (DC20.4-26.4V, ποσοστό κυματισμών μέσα σε 5%) | |
| Τρέχων | 0.10A (στο συνεχές ρεύμα 24V) | ||
| Ρεύμα εισροής | 4.2A, 1.2ms ή λιγότεροι | ||
| Εξωτερική μέθοδος σύνδεσης καλωδίωσης | Μονάδα επικοινωνίας: Συνδετήρας ένας-αφής για την επικοινωνία (που πωλείται χωριστά) Μονάδα παροχής ηλεκτρικού ρεύματος μονάδων: Συνδετήρας ένας-αφής για την παροχή ηλεκτρικού ρεύματος/FG (που πωλείται χωριστά) Εισόδου-εξόδου μονάδα: Συνδετήρας ένας-αφής για το I/O (που πωλείται χωριστά) |
||
| Εξωτερικές διαστάσεις | Ύψος (η) | 115mm | |
| Πλάτος (ψ) | 41mm | ||
| Βάθος (δ) | 67mm | ||
| μάζα | 0.17kg | ||
