Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Mitsubishi
Αριθμό μοντέλου:
Κ.-j3-200AN

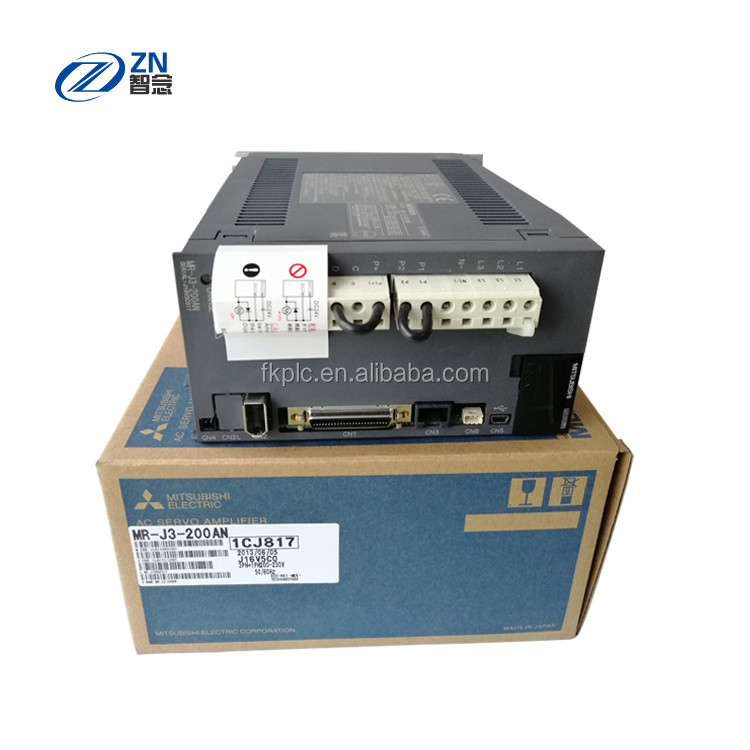

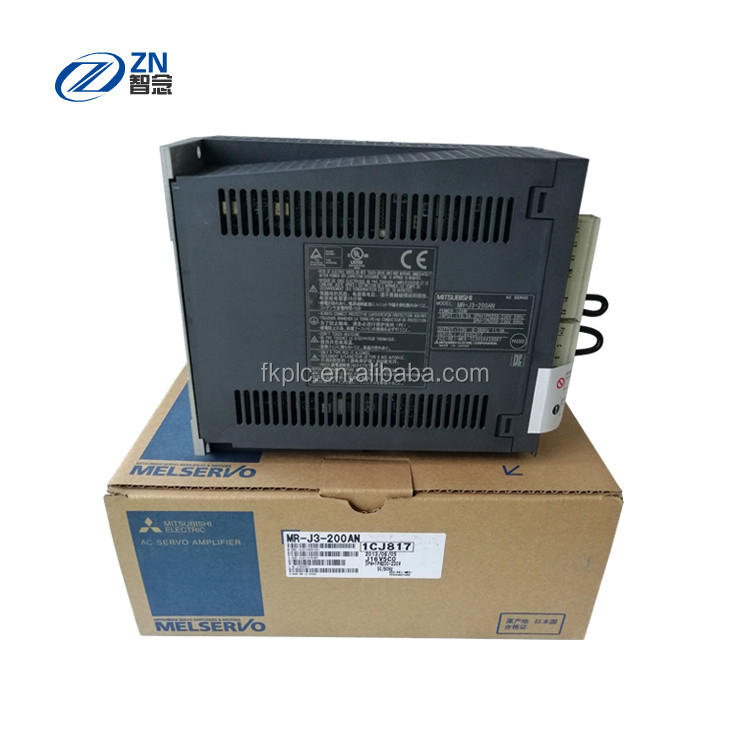

Αρχικός νέος σερβο ενισχυτής σειράς Drive κ.-j3-200AN Mitsubishi J3 εναλλασσόμενου ρεύματος σερβο
Λεπτομέρειες
Αγοράστε σε απευθείας σύνδεση MITSUBIHI σας την ΗΛΕΚΤΡΙΚΉ αναφορά MITSUBISHI κ.-j3-200AN κίνησης εναλλασσόμενου ρεύματος σερβο (MRJ3200AN κ.-j3-2OOAN) άμεσα στις cnc-αγορές ε-καταστημάτων μας. Αυτή η δύναμη 200W της MITSUBISHI κ.-j3-200AN κίνησης άξονα (2kW) παρέχεται στο εναλλασσόμενο ρεύμα τριφασικό 200-230V. Αυτός ο σερβο τύπος τύπων κ.-J3 200V της MITSUBISHI κ.-j3-200AN ενισχυτών που ανήκει στη MELSERVO-J3-έξοχη σειρά σερβο ενισχυτή και συμβατού συστήματος με τη γενικής χρήσης διεπαφή και σχεδιασμένος για τη χρήση με τους ελεγκτές κινήσεων της MITSUBISHI της σειράς συστημάτων Q MELSEC. Η MITSUBISHI κ.-j3-200AN χρησιμοποιεί τα ακόλουθα χαρακτηριστικά:
| Σερβο ενισχυτής πρότυπο κ.-J3 | 10A | 20A | 40A | 60A | 70A | 100A | 200AN | 350A | 500A | 700A | 11KA | 15KA | 22KA | 10A1 | 20A1 | 40A1 |
| Σερβο Drive κ.-J3 της Mitsubishi | S | S | S | S | S | S | S | S | S | S | S | – | – | S | S | S |
|
Τάση/συχνότητα (*1, *2) |
3-phase 200 στην or1-φάση 200 230VAC 50/60Hz σε 230VAC 50/60Hz (*10) | 3-phase 200 σε 230VAC 50/60Hz | 1-φάση 100 σε 120VAC 50/60Hz | |||||||||||||
| Επιτρεπτή διακύμανση τάσης | Για 3 τη φάση 200 σε 230VAC: 3 η φάση 170 σε 253VACFor 1 συγχρονίζει 200 σε 230VAC: 1 φάση 170 σε 253VAC | 3-phase 170 σε 253VAC | 1-φάση 85 σε 132VAC | |||||||||||||
| Επιτρεπτή διακύμανση συχνότητας | μέγιστο ±5% | |||||||||||||||
|
Τάση/συχνότητα |
1-φάση 200 σε 230VAC 50/60Hz (*10) | 1-φάση 200 σε 230VAC 50/60Hz | 1-φάση 100 σε 120VAC 50/60Hz | |||||||||||||
| Επιτρεπτή διακύμανση τάσης | 1-φάση 170 σε 253VAC | 1-φάση 85 σε 132VAC | ||||||||||||||
| Επιτρεπτή διακύμανση συχνότητας | μέγιστο ±5% | |||||||||||||||
| Κατανάλωση ισχύος (ψ) | 30 | 45 | 30 | |||||||||||||
| Παροχή ηλεκτρικού ρεύματος διεπαφών | 24VDC ±10% (απαραίτητη τρέχουσα ικανότητα: 300mA (*7)) | |||||||||||||||
|
Ενσωματωμένος αναπαραγωγικός αντιστάτης |
– | 10 | 10 | 10 | 20 | 20 | 100 | 100 | 130 | 170 | – | – | – | – | 10 | 10 |
| Εξωτερικός αναπαραγωγικός αντιστάτης (τυποποιημένο εξάρτημα) (*5, *6) | – | – | – | – | – | – | – | – | – | – | 500(800) | 850(1300) | 850(1300) | – | – | – |
| Σύστημα ελέγχου | Έλεγχος ημίτονο-κυμάτων PWM/τρέχον σύστημα ελέγχου | |||||||||||||||
| Δυναμικό φρένο | Ενσωματωμένος (*8, *13) | Εξωτερική επιλογή | Ενσωματωμένος (*8, *13) | |||||||||||||
| Χαρακτηριστικά γνωρίσματα ασφάλειας | Overcurrent κλείσιμο, overvoltage αναγέννησης κλείσιμο, κλείσιμο υπερφόρτωσης (ηλεκτρονικός θερμικός), προστασία υπερθέρμανσης σερβο μηχανών, προστασία ελαττωμάτων κωδικοποιητών, προστασία ελαττωμάτων αναγέννησης, undervoltage/ξαφνική προστασία διακοπών ρεύματος, προστασία υπερβολικής επιτάχυνσης, υπερβολική προστασία λάθους | |||||||||||||||
|
Μέγιστη συχνότητα σφυγμού εισαγωγής |
1Mpps (κατά τη χρησιμοποίηση του διαφορικού δέκτη), 200kpps (κατά τη χρησιμοποίηση του ανοικτού συλλέκτη), (4Mpps) (*11) | |||||||||||||||
| Σφυγμός ανατροφοδότησης προσδιορισμού θέσης | Ψήφισμα ανά περιστροφή κωδικοποιητών/σερβο μηχανών: 262144 p/rev | |||||||||||||||
| Πολλαπλάσιο σφυγμού εντολής | Ηλεκτρονικό πολλαπλάσιο εργαλείων A/B, Α: 1 έως 1048576, Β: 1 έως 1048576, 1/10 < A=""> | |||||||||||||||
| Ρύθμιση πλάτους προσδιορισμού θέσης πλήρης | 0 στους σφυγμούς ±10000 (μονάδα σφυγμού εντολής) | |||||||||||||||
| Υπερβολικό λάθος | ±3 περιστροφές | |||||||||||||||
| Όριο ροπής | Σύνολο από τις παραμέτρους ή την εξωτερική αναλογική εισαγωγή (0 στη ροπή +10VDC/maximum) | |||||||||||||||
| Τρόπος ελέγχου ταχύτητας
Σειρά ελέγχου ταχύτητας |
Αναλογική εντολή 1:2000, εσωτερική εντολή 1:5000 ταχύτητας ταχύτητας | |||||||||||||||
| Αναλογική εισαγωγή εντολής ταχύτητας | 0 στην ταχύτητα ±10VDC/rated (πιθανή να αλλάξει την ταχύτητα σε 10V που χρησιμοποιεί την παράμετρο αριθ. PC12.) (*12) | |||||||||||||||
| Ποσοστό διακύμανσης ταχύτητας | μέγιστο (διακύμανση 0 φορτίων σε 100%) 0% (διακύμανση ±10% δύναμης) ±0.2% μέγιστο ±0.01% (περιβαλλοντική θερμοκρασία 25°C±10°C (59°F σε 95°F)), κατά το χρησιμοποίηση της αναλογικής εντολής ταχύτητας | |||||||||||||||
| Όριο ροπής | Σύνολο από τις παραμέτρους ή την εξωτερική αναλογική εισαγωγή (0 στη ροπή +10VDC/maximum) (*12) | |||||||||||||||
| Τρόπος ελέγχου ροπής
Αναλογική εισαγωγή εντολής ροπής |
0 σε ±8VDC/maximum κλείνουν (σύνθετη αντίσταση 10 εισαγωγής σε 12kΩ) (*12) | |||||||||||||||
| Όριο ταχύτητας | Σύνολο από τις παραμέτρους ή την εξωτερική αναλογική εισαγωγή (0 στην ταχύτητα ±10VDC/rated) | |||||||||||||||
| Δομή | Self-cooling ανοικτός (IP00) | Ψύξη ανεμιστήρων ανοικτή (IP00) | Self-cooling ανοικτός (IP00) | |||||||||||||
| Περιβαλλοντική θερμοκρασία (*6, *9) | 0 σε 55°C (32 σε 131°F) (μη-παγώνοντας), αποθήκευση: -20 σε 65°C (- 4 σε 149°F) (μη-παγώνοντας) | |||||||||||||||
| Περιβαλλοντική υγρασία | 90% μέγιστο RH (non-condensing), αποθήκευση: 90% μέγιστο RH (non-condensing) | |||||||||||||||
| Ατμόσφαιρα | Στο εσωτερικό (κανένα άμεσο φως του ήλιου) κανένα διαβρωτικό αέριο, εύφλεκτο αέριο, υδρονέφωση πετρελαίου ή σκόνη | |||||||||||||||
| Ανύψωση | 1000m ή λιγότεροι επάνω από τη θάλασσα - επίπεδο | |||||||||||||||
| Δόνηση | μέγιστο ² 5.9m/s | |||||||||||||||
| Βάρος κλ (λίβρα) | 0,8 (1,8) | 0,8 (1,8) | 1.0 (2,2) | 1.0 (2,2) | 1.4 (3,1) | 1.4 (3,1) | 2.1 (4,6) | 2.3 (5,1) | 4.6(10) | |||||||
