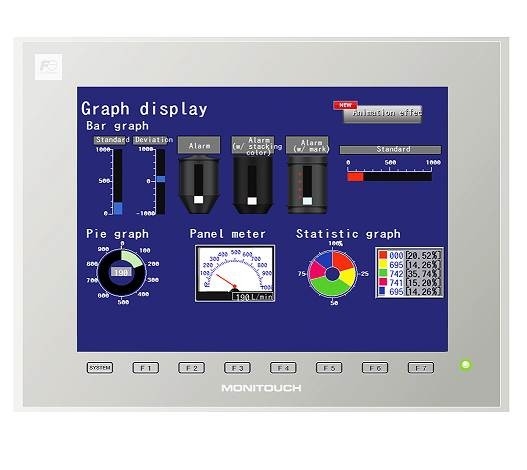

Ηλεκτρονική Hakko (από το Φούτζι ηλεκτρικό) Monitouch V9100iSD

Κατασκευαστής: Ηλεκτρονική Hakko (από το Φούτζι ηλεκτρικό)

V9100iSD

Παροχή ηλεκτρικού ρεύματος: -

Εκτιμημένη τάση: 24V συνεχές ρεύμα

Επιτρεπτή σειρά της τάσης: Εναλλασσόμενο ρεύμα: -15%, +10%/συνεχές ρεύμα: ñ10%

Επιτρεπτή στιγμιαία διακοπή ρεύματος: Εναλλασσόμενο ρεύμα μέσα σε 20ms, συνεχές ρεύμα μέσα σε 1ms

Απαίτηση (μέγιστη εκτίμηση): Εναλλασσόμενο ρεύμα: 70VA ή λιγότερο συνεχές ρεύμα: 28W ή λιγότεροι

Αντίσταση μόνωσης: -

DC500V 10M ή περισσότεροι

Φυσικό περιβάλλον: -

Περιβαλλοντική θερμοκρασία: 0 50øC*1

Περιβαλλοντική υγρασία: 85%RH ή λιγότερο (χωρίς συμπύκνωση δροσιάς) *1

Ύψος λειτουργίας: 2.000 μέτρα ή χαμηλότερος

Ατμόσφαιρα: Για να μην εκτεθεί στο διαβρωτικό αέριο, ή την αγώγιμη σκόνη

Θερμοκρασία αποθήκευσης: 10 60øC*1

Υγρασία αποθήκευσης: 85%RH ή λιγότερο (χωρίς συμπύκνωση δροσιάς) *1

Overvoltage κατηγορία: Κατηγορία ΙΙ

Επίπεδο μόλυνσης: Επίπεδο 2

Μηχανικές λειτουργούσες καταστάσεις: -

Αντίσταση στην ταλάντωση: Συμμορφώνεται με τη συχνότητα δόνησης JIS Β 3502 (iec61131-2): 5 9Hz, που κυμαίνονται με: 3.5mm,
9 150Hz, επιτάχυνση: 9.8m/s2 (1G), Χ, Υ, Ζ: 3 κατευθύνσεις (10 φορές κάθε μια)

Αντίσταση στον κλονισμό: Συμμορφώνεται με JIS Β 3502 (iec61131-2) μέγιστη επιτάχυνση: 147m/s2 (15G), Χ, Υ, Ζ:
3 κατευθύνσεις, τρεις φορές κάθε μια (18 φορές στο σύνολο)

Ηλεκτρικοί λειτουργούντες όροι: -

Αντίσταση στο θόρυβο: Τάση θορύβου: 1,500Vp-π, πλάτος σφυγμού: 1 s, χρόνος ανόδου σφυγμού: 1ns

Αντίσταση στη στατική απαλλαγή: Συμμορφώνεται με iec61000-4-2, έρχεται σε επαφή με: 6kV, αέρας: 8kV

Όροι εγκατάστασης: -

Να στηρίξει: Να στηρίξει την αντίσταση: Λιγότερο από 100, χωρισμός FG/SG

Δομή: Μέτωπο - επιτροπή: Συμμορφώνεται με IP66, τύπος 4X/13 (όταν εγκαθίσταται το αδιάβροχο στόλισμα)
Οπίσθια κάλυψη: Συμμορφώνεται με IP20
Μορφή: Ενιαία μονάδα, μέθοδος εγκατάστασης: Μοντάρισμα επιτροπής

Σύστημα ψύξης: Φυσική αερόψυξη

Διαστάσεις W*H*D (χιλ.): 303.8; 231.0; 54.0

Διακοπή επιτροπής (χιλ.): 289.0; 216.2 +0.5/0

Χρώμα περίπτωσης: Ανοικτό γκρι

Υλικό: PC

Μνήμη οθόνης (ΑΠΟ): -

64MB

Εφεδρική μνήμη (SRAM): -

800KB

Επίδειξη: -

Συσκευή επίδειξης: Χρώμα LCD TFT

Ψήφισμα: 800; 600

Μέγεθος επίδειξης: 10.4»

Χρώματα: 16.7 million*3

Backlight: Οδηγήσεις

Ζωή Backlight: 70.000 ώρες

Διακόπτης αφής: -

Τύπος: Αναλογική ταινία αντίστασης

Διακόπτης λειτουργίας: -

Ποσότητα: 8

Εξωτερική διεπαφή: -

Δ-υποβρύχιο 9 καρφίτσα (CN1): Rs-232C/rs-422/485, ασύγχρονος τύπος,

Μήκος στοιχείων: 7,8 μπιτ, ισότητα: ακόμα και, περίεργος, κανένας, κομμάτι στάσεων: 1, 2 μπιτ, Baud ποσοστό: 4800, 9600,

Κομμάτι στάσεων: 1, 2 μπιτ, Baud ποσοστό: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Μορφωματική καρφίτσα 8
MJ1/MJ2: Rs-232C/rs-422/485 (two-wire σύστημα), ασύγχρονος τύπος,
Μήκος στοιχείων: 7,8 μπιτ, ισότητα: ακόμα και, περίεργος, κανένας, κομμάτι στάσεων: 1, 2 μπιτ, Baud ποσοστό: 4800, 9600,
19200, 38400, 57600, 76800, 115200 BPS

Κάρτα SD: Μια υποδοχή κάρτας που παρέχεται ως πρότυπα

Ethernet: 1ch,
Baud ποσοστό: 100Mbps,
10Mbps

Το ασύρματο τοπικό LAN: -

USB: Τύπος Α, τύπος μίνι-β (Ver.2.0)

Υγιής παραγωγή: 1ch που παρέχεται ως πρότυπα

Ρολόι: -

Εφεδρική περίοδος: 5 έτη (περιβαλλοντική θερμοκρασία 25øC)

Ημερολογιακή ακρίβεια: Gap ñ90 SEC. το μήνα (περιβαλλοντική θερμοκρασία 25øC, όταν δεν παρέχεται η δύναμη)

Πρότυπα: -

Ce-haraktirjsmo's *5: EN61000-6-2, EN61000-6-4

UL cUL*5: UL508, ANSI/ISA 12.12.01*2

KC: Υποχωρητικός

Ραδιο νόμος: -

Βάρος ναυτιλίας: 10 κλ
