| Τόπος καταγωγής | CHINA/JAPAN |
| Μάρκα | Omron |

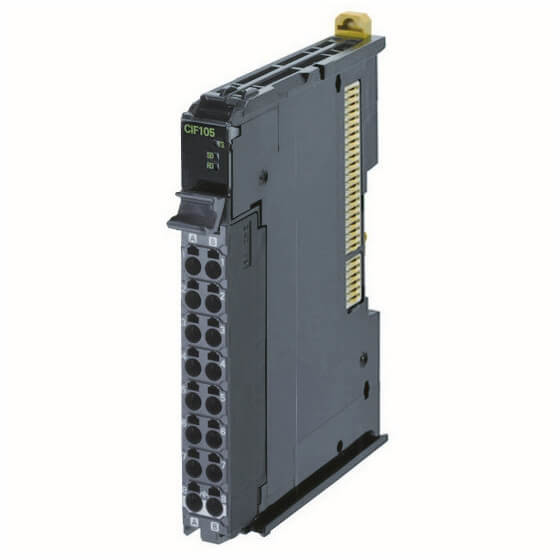

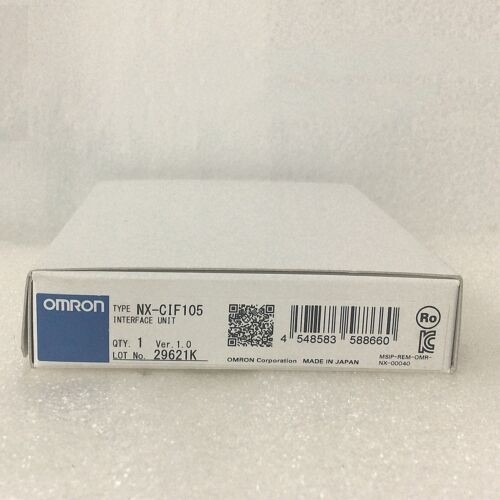

| Αριθμό μοντέλου | Nx-CIF105 |

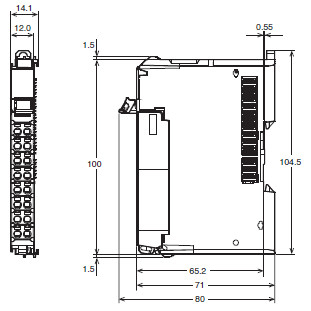

• Μόλις 12 mm πλάτος, εξοικονομώντας χώρο στο ντουλάπι σας.
• Διατίθενται τρία μοντέλα με δυνατότητα επιλογής από μία θύρα RS-422A/485, μία RS-232C ή δύο θύρες RS-232C.
• Το μπλοκ ακροδεκτών push-in χωρίς βίδα (μοντέλο 1 θυρών) και ο σύνδεσμος D-Sub (μοντέλο 2 θυρών) μειώνουν σημαντικά τις εργασίες καλωδίωσης.
• Οι επικοινωνίες χωρίς πρωτόκολλο υποστηρίζονται ως πρωτόκολλο επικοινωνιών.
• Ο μέγιστος ρυθμός baud είναι 230,4 kbps.Ο ρυθμός baud μπορεί να επιλεγεί για να ταιριάζει με τις συνδεδεμένες σειριακές συσκευές.
• Οι ρυθμίσεις δημιουργούνται αντίγραφα ασφαλείας και αποθηκεύονται στη μονάδα σύζευξης EtherCAT.Αυτό διευκολύνει τη θέση σε λειτουργία και τη συντήρηση.
• Η οθόνη σειριακής γραμμής σάς δίνει τη δυνατότητα να ελέγχετε την κατάσταση επικοινωνίας με σειριακές συσκευές στο Sysmac Studio για εύκολη και αξιόπιστη εκκίνηση των συσκευών.
| Είδος | Προσδιορισμός | |
|---|---|---|
| Αριθμός λιμένων | 1 | |
| θύρες επικοινωνιών | RS-422A/485 | |
| πρωτόκολλο επικοινωνιών | Χωρίς πρωτόκολλο | |
| διαβιβάσεις Προδιαγραφές |
μέθοδος επικοινωνίας | Half duplex για σύνδεση δύο καλωδίων, Full duplex για σύνδεση τεσσάρων καλωδίων |
| Γραμμές σήματος *1 | Δύο γραμμές ή τέσσερις γραμμές | |
| Ρυθμός Baud [bps] *1 | 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 ή 230.400 |
|
| Μήκος δεδομένων [bit] *1 | 7 ή 8 | |
| Ισοτιμία *1 | Ζυγός, περίεργος ή κανένας | |
| Bits έναρξης [bits] | Πάντα 1. | |
| Stop bit [bits] *1 | 1 ή 2 | |
| Έλεγχος ροής *1 | Κανένας ή Xon/Xoff έλεγχος | |
| Στόχος ελέγχου ροής *1 | Αποστολή/λήψη, αποστολή μόνο ή λήψη μόνο | |
| Αρχική τιμή σήματος RS *1 *2 | ON ή OFF | |
| Αριθμός χαρακτήρων προς καθορίστε το τέλος *1 *3 |
0 έως 10.000 (σε προσαυξήσεις 0,1 χαρακτήρων)) 0: Το τέλος δεν ανιχνεύεται. |
|
| Μέγιστη επικοινωνία απόσταση [m] |
1.200 *4 | |
| Διαμόρφωση σύνδεσης | 1: Ν Η μέγιστη τιμή του N είναι 32. Μπορείτε να αλλάξετε μεταξύ δύο συρμάτων και τεσσάρων συρμάτων συνδέσεις. |
|
| Μέθοδος ανανέωσης I/O | Μόνο ανανέωση Free-Run | |
| Μέγεθος δεδομένων PDO [bytes] *1 | Είσοδοι ή έξοδοι: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 ή 80 |
|
| Ενεργοποίηση/απενεργοποίηση της προσωρινής αποθήκευσης μετάδοσης *1 | Ενεργοποιημένο ή απενεργοποιημένο | |
| Λειτουργίες για τη δημιουργία αντιγράφων ασφαλείας δεδομένων | Υπό την προϋπόθεση.*5 | |
| Ρύθμιση τερματικής αντίστασης | Δυνατόν | |
| Μέθοδος απομόνωσης | Τροφοδοσία: μετασχηματιστής και φωτοζεύκτης Σήματα: Ψηφιακές μονωτήρες |
|
| Κατανάλωση ενέργειας | • Συνδέθηκε σε μονάδα CPU 1,65 W μέγ. • Συνδεδεμένο σε μονάδα ζεύξης επικοινωνιών 1,45 W μέγ. |
|
| Βάρος | Μέγιστο 69 γρ. | |
| Προσανατολισμός και περιορισμοί εγκατάστασης | Προσανατολισμός εγκατάστασης: • Συνδεδεμένο σε μονάδα CPU: Δυνατότητα σε όρθια εγκατάσταση. • Συνδεδεμένο σε μονάδα ζεύξης επικοινωνιών: Δυνατότητα σε 6 προσανατολισμούς. Περιορισμοί: Δεν υπάρχουν περιορισμοί. |
|
