| Τόπος καταγωγής | CHINA/JAPAN |
| Μάρκα | OMRON |

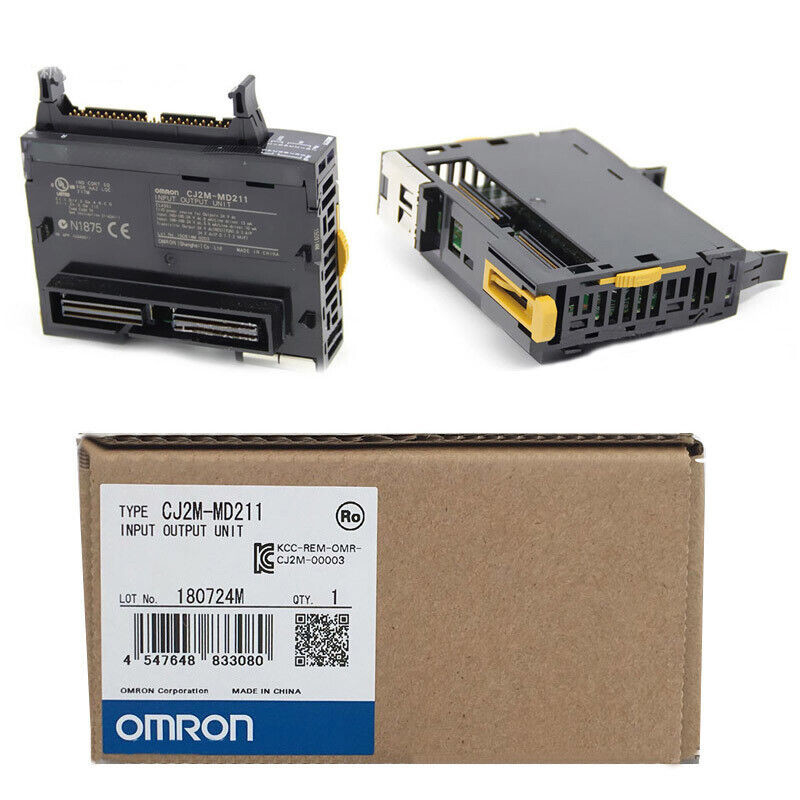

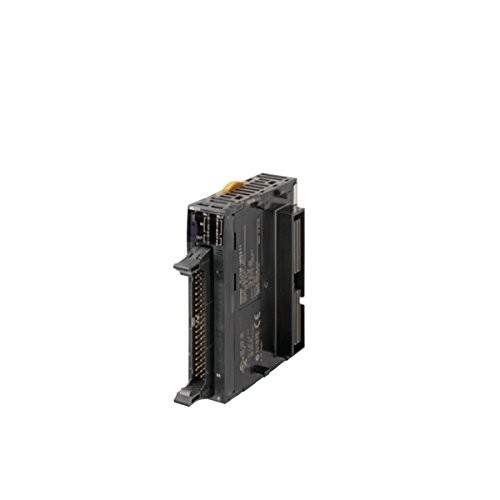

| Αριθμό μοντέλου | CJ2M-MD211 |
Τύπος |
Pulse Input/Output Module (I/O). |
Τύπος τοποθέτησης |
Τοποθετείται στα αριστερά του CPU CJ2M |
Εξαρτήσεις |
CJ2M-CPU11, CJ2M-CPU12, CJ2M-CPU13, CJ2M-CPU14, CJ2M-CPU15, CJ2M-CPU31, CJ2M-CPU32, CJ2M-CPU33, CJ2M-CPU34, CJ2M-CPU |
αξεσουάρ |
Συνδέστε τη μονάδα παλμικής εξόδου CJ2M-MD211/212 σε μια μονάδα σερβομηχανισμού SmartStep2 με καλώδιο σερβορελέ XW2Z-100J-A33, μονάδα σερβομηχανισμού δύο αξόνων XW2B-40J6-9A και καλώδιο σύνδεσης XW2Z-100J-B34 SmartStep2}.XW2B-20J6-8A, XW2B-40J6-9A, XW2Z-100J-A33, XW2Z-100J-B31, XW2Z-200J-B31, XW2Z-100J-B32, XW2Z-100J-2ZW320, XW2Z-100J-2ZW32, XW2Z-200K, XW2Z-300K, XW2Z-500K, CP1W-CIF01, CP1W-CIF11, CP1W-CIF12 {Connect CJ2M-MD211/212 Pulse Output Unit to a Servo drive G5 με δυνατότητα επανάληψης του σερβομηχανισμού cW0J2B3- 40J6-9A μονάδα σερβορελέ δύο αξόνων και καλώδιο σύνδεσης της σειράς XW2Z-100J-B31 G5. |
Ειδική Λειτουργία |
Δύο είσοδοι κωδικοποιητή και δύο έξοδοι παλμών Αρνητικό-Θετικό-αρνητικό (NPN) |
Εγχειρίδιο |
W486 |
Τύπος σύνδεσης |
1 x MIL |
Τύπος εισόδου κωδικοποιητή |
Οδηγός γραμμής |
Τάση εισόδου κωδικοποιητή DC |
24 V |
Ψηφιακές Είσοδοι |
10 |
Τύπος ψηφιακής εισόδου |
Αρνητικό-Θετικό-αρνητικό (NPN) |
Ψηφιακές Έξοδοι |
6 |
Τύπος ψηφιακής εξόδου |
Αρνητικό-Θετικό-αρνητικό (NPN) |
Αριθμός Άξονες |
2 |
Θέση [Μέγ.] |
±2.147.483.647 |
Μετρητής υψηλής ταχύτητας |
Ναί |
Οδηγίες διαμόρφωσης |
Συνδέστε τη μονάδα παλμικής εξόδου CJ2M-MD211/212 σε μια μονάδα σερβομηχανισμού G5 με καλώδιο σερβορελέ XW2Z-100J-A33, μονάδα σερβομηχανισμού δύο αξόνων XW2B-40J6-9A και καλώδιο σύνδεσης της σειράς XW2Z-100J-B31 G5.Συνδέστε το CJ2M-MD21x σε μια μονάδα σερβομηχανισμού SmartStep2 με καλώδιο σερβομηχανισμού XW2Z-100J-A33, μονάδα σερβομηχανισμού δύο αξόνων XW2B-40J6-9A και καλώδιο σύνδεσης XW2Z-100J-B32 SmartStep2.Συνδέστε το CJ2M-MD21x σε δύο παλαιού τύπου μονάδες σερβομηχανισμού της σειράς SmartStep A με καλώδιο σερβορελέ XW2Z-100J-A26, μονάδα σερβομηχανισμού δύο αξόνων XW2B-40J6-9A και καλώδιο σύνδεσης της σειράς SmartStep A XW2Z-100J-B5. |
Είσοδοι κωδικοποιητή |
10 |
Τάση εισόδου DC |
5 έως 24 V |
Συχνότητα εισόδου [Μέγ.] |
100 kB/s |
Συχνότητα εξόδου [Μέγ.] |
100 kB/s |
Τρέχουσα κατανάλωση στα 5 VDC |
0,08 Α |
Τάση εξόδου DC |
5 έως 24 V |
Πλάτος ενότητας |
31 χλστ |
