PLC NX Omron
>
|
| Τόπος καταγωγής | CHINA/JAPAN |
| Μάρκα | Omron |
| Αριθμό μοντέλου | Nx-OD5121 |

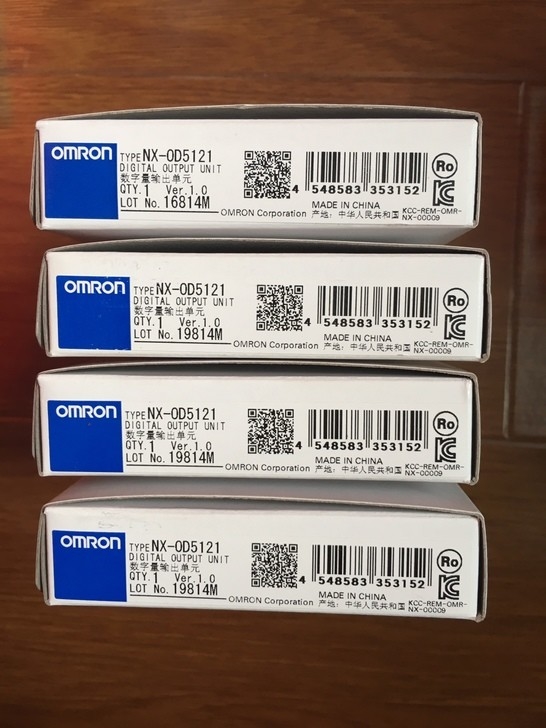

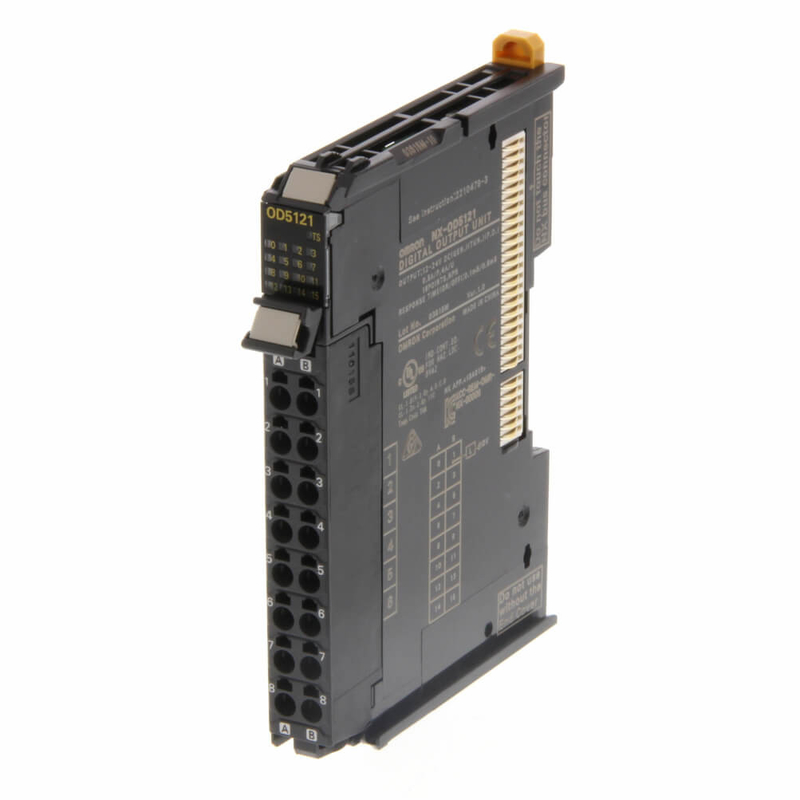

NX-OD5121 Μονάδες I/O Omron Σειρά NX, Μονάδα εξόδου τρανζίστορ, NPN έως 24 VDC
| Όνομα μονάδας | Μονάδα εξόδου τρανζίστορ | Μοντέλο | NX-OD5121 |
|---|---|---|---|
| Αριθμός πόντων | 16 βαθμοί | Εξωτερική σύνδεση τερματικά |
Μπλοκ ακροδεκτών σύσφιξης χωρίς βίδες (16 τερματικά) |
| I/O ανανέωση μέθοδος |
Επιλέξιμη ανανέωση σύγχρονης εισόδου/εξόδου ή ανανέωση ελεύθερης εκτέλεσης | ||
| δείκτες | δείκτης TS, ένδειξη εξόδου |
Εσωτερική I/O κοινή | NPN |
| Μετρημένη ηλεκτρική τάση | 12 έως 24 VDC | ||
| Λειτουργικό φορτίο εύρος τάσης |
10,2 έως 28,8 VDC | ||
| Μέγιστη τιμή του ρεύμα φορτίου |
0,5 Α/πόντο, 4 Α/Μον | ||
| Μέγιστη ώθηση ρεύμα |
4,0 A/σημείο, μέγ. 10 ms. | ||
| Ρεύμα διαρροής | 0,1 mA μέγ. | ||
| Υπολειπόμενη τάση | 1,5 V μέγ. | ||
| Απόκριση ON/OFF χρόνος |
0,1 ms μέγ./0,8 ms μέγ. | ||
| Διαστάσεις | 12 (Π) x 100 (Υ) x 71 (Β) | Μέθοδος απομόνωσης | Απομόνωση φωτοζεύκτη |
| Μόνωση αντίσταση |
20 MΩ min.μεταξύ απομονωμένων κυκλώματα (στα 100 VDC) |
Διηλεκτρική αντοχή | 510 VAC μεταξύ απομονωμένων κυκλωμάτων για 1 λεπτό σε ρεύμα διαρροής 5 mA Μέγιστη. |
| Τροφοδοτικό I/O μέθοδος |
Προμήθεια από το λεωφορείο NX | Τρέχουσα χωρητικότητα του Τροφοδοτικό I/O τερματικό |
Χωρίς ακροδέκτες τροφοδοσίας I/O |
| Ισχύς μονάδας NX κατανάλωση |
• Συνδεδεμένο σε μονάδα CPU ή Μονάδα Ελέγχου Επικοινωνίας 1,00 W μέγ. • Συνδεδεμένο σε μια κοινότητα Κατιόντα Μονάδα Ζεύξης 0,65 W μέγ. |
Ρεύμα εισόδου/εξόδου κατανάλωση |
20 mA μέγ. |
| Βάρος | μέγιστο 70 γρ. | ||
| Διάταξη κυκλώματος | |
||
| Εγκατάσταση προσανατολισμός και περιορισμούς |
Προσανατολισμός εγκατάστασης: • Συνδεδεμένο σε μονάδα CPU ή μονάδα ελέγχου επικοινωνίας: Δυνατότητα σε όρθια εγκατάσταση. • Συνδεδεμένο σε μονάδα σύζευξης επικοινωνιών: Δυνατότητα σε 6 προσανατολισμούς. Περιορισμοί: Χωρίς περιορισμούς |
||
| Τερματικό διάγραμμα σύνδεσης |
|
||
| Αποσύνδεση/ Βραχυκύκλωμα ανίχνευση |
Δεν υποστηρίζεται. | Προστατευτική λειτουργία | Δεν υποστηρίζεται. |
