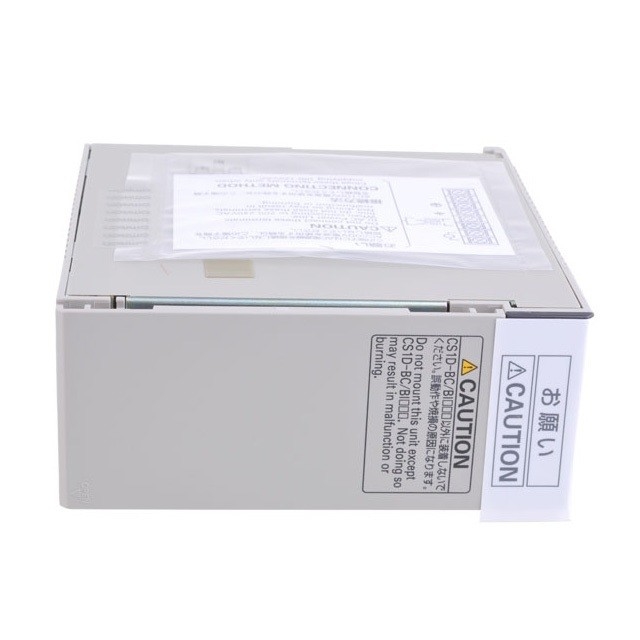

Μονάδα παροχής ηλεκτρικού ρεύματος στοιχείων

Προδιαγραφές

CS1D-PD024

CS1D-PD025

Τάση παροχής ηλεκτρικού ρεύματος

24 ΣΥΝΕΧΈΣ ΡΕΎΜΑ Β

Λειτουργούσα σειρά τάσης

συνεχές ρεύμα 19,2 έως 28,8 Β

Κατανάλωση ισχύος

Μέγιστο 40 W.

Μέγιστο 60 W.

Ρεύμα εισροής

30 ένα μέγιστο.

Ικανότητα παραγωγής παροχής ηλεκτρικού ρεύματος

5 συνεχές ρεύμα Β, 4,3 Α (συμπεριλαμβανομένης της παροχής ηλεκτρικού ρεύματος μονάδων ΚΜΕ)

ΣΥΝΕΧΈΣ ΡΕΎΜΑ 26 Β, 0,56 Α

Σύνολο: 28 W

5 συνεχές ρεύμα Β, 5,3 Α (συμπεριλαμβανομένης της παροχής ηλεκτρικού ρεύματος μονάδων ΚΜΕ)

ΣΥΝΕΧΈΣ ΡΕΎΜΑ 26 Β, 1,3 Α

Σύνολο: 40 W

Τερματικό παραγωγής παροχής ηλεκτρικού ρεύματος

Παρεχόμενος.

Παραγωγή *1 ΤΡΕΞΙΜΑΤΟΣ

Παρεχόμενος.

Αντίσταση μόνωσης

20 MΩ λεπτό (στο συνεχές ρεύμα 500 Β) μεταξύ του συνεχούς ρεύματος εξωτερικού και των τερματικών *2 GR

Ασυλία θορύβου

2 kV στη γραμμή προμήθειας δύναμης (που προσαρμόζεται σε iec61000-4)

Αντίσταση δόνησης

10 έως 57 Hz, 0,075 χιλ. εύρους, 57 έως 150 Hz, επιτάχυνση: 9.8 m/s2 στις κατευθύνσεις Χ, Υ, και Ζ για 80 λεπτά (χρονικός συντελεστής: παράγοντας 10 συντελεστή 8 λεπτών «= συνολικός χρόνος 80 λεπτά)

(Όταν τοποθετείται σε μια διαδρομή DIN: 2 έως 55 Hz, επιτάχυνση 2,9 m/s2 στις κατευθύνσεις Χ, Υ, και Ζ για 20 λεπτά) (που προσαρμόζονται σε iec60068-2-6)

Αντίσταση κλονισμού

147 m/s2 3 φορές κάθε μια στις κατευθύνσεις Χ, Υ, και Ζ (που προσαρμόζονται σε iec60068-2-27)

Περιβαλλοντική λειτουργούσα θερμοκρασία

0 σε 55°C

Περιβαλλοντική λειτουργούσα υγρασία

10% σε 90% (χωρίς τη συμπύκνωση)

Ατμόσφαιρα

Κανένα διαβρωτικό αέριο

Περιβαλλοντική θερμοκρασία αποθήκευσης

-20 σε 75°C (αποκλείοντας την μπαταρία)

Να στηρίξει

Λιγότερο από 100 Ω

Περίφραξη

Τοποθετημένος σε μια επιτροπή.

Βάρος

Κάθε ράφι: μέγιστο 6 κλ.

Διαστάσεις ραφιών ΚΜΕ (χιλ.)

CS1D-BC052 (5 αυλακώσεις, διπλό σύστημα ΚΜΕ) και CS1D-BI082S (8 αυλακώσεις, ενιαίο σύστημα ΚΜΕ): 505 «132» 123 ΧΙΛ. (W «Χ» Δ) *2
