Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:

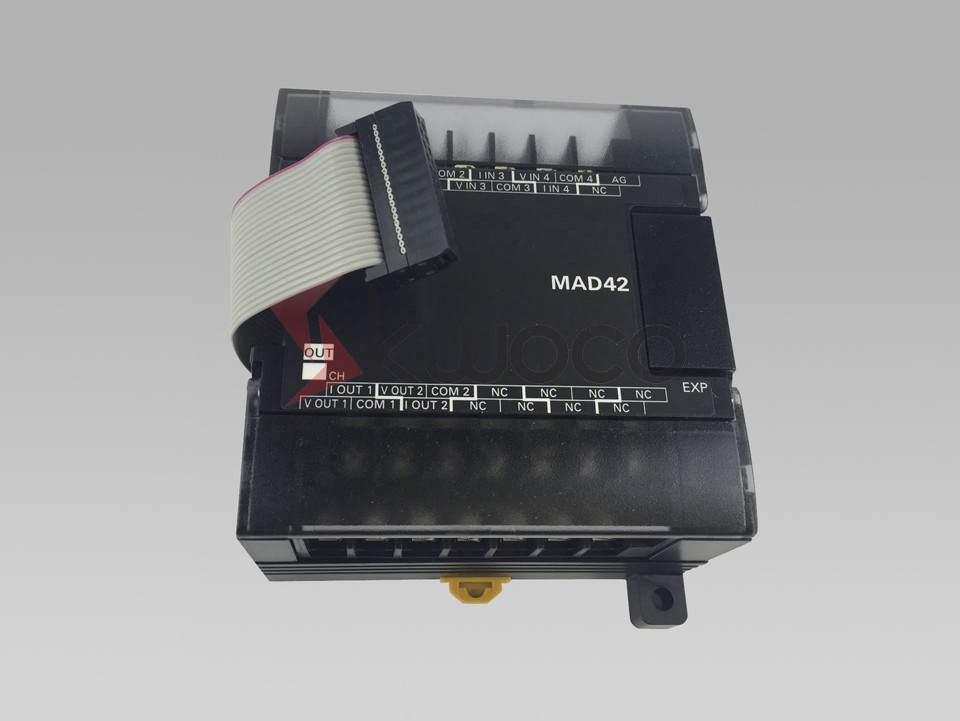

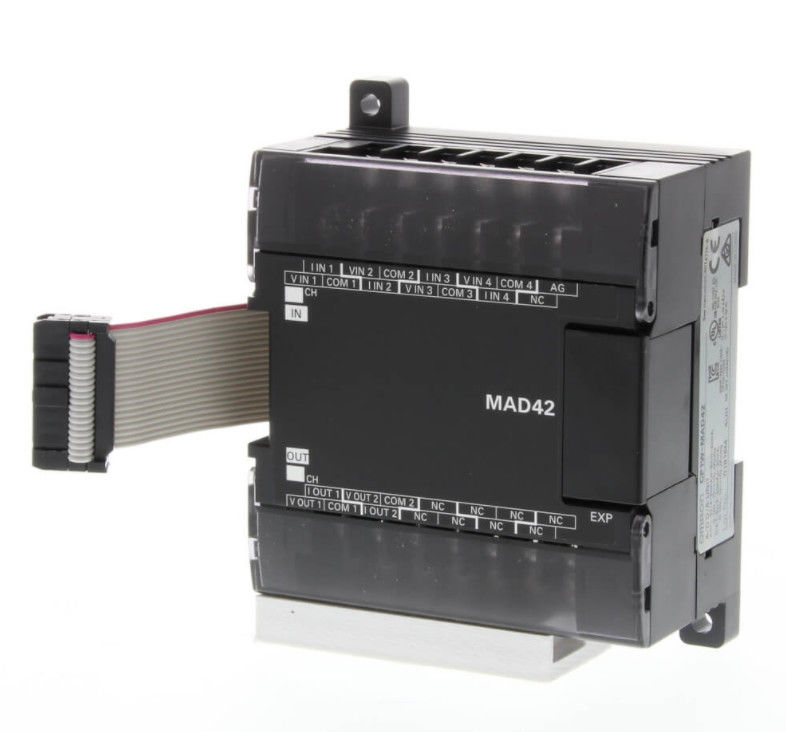

CP1W-MAD42
Η σειρά CP1W του Omron προσφέρει την πυκνότητα ενός μικροϋπολογιστής-PLC με την ικανότητα ενός μορφωματικού PLC. Η σειρά είναι όχι μόνο συμπαγής, είναι εξελικτική επίσης, και έχει μια γρηγορότερη ταχύτητα επεξεργασίας από άλλους ελεγκτές.
Λεπτομέρειες προϊόντων
| πρότυπο | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Στοιχείο | Τάση I/O | Τρέχον I/O | Τάση I/O | Τρέχον I/O |
| Αναλογικό τμήμα εισαγωγής | 4 εισαγωγές (4 λέξεις διατιθέμενες) | 2 εισαγωγές (2 λέξεις διατιθέμενες) | ||
|
Σειρά σημάτων εισαγωγής |
0 έως 5 VDC, 1 έως 5 VDC, 0 έως 10 VDC, ή – 10 έως 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ |
0 έως 5 VDC, 1 έως 5 VDC,
0 έως 10 VDC, ή -10 σε 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ |
| Εκτιμημένη μέγιστο εισαγωγή | ±15 Β | ±30 μΑ | ±15 Β | ±30 μΑ |
| Εξωτερική σύνθετη αντίσταση εισαγωγής | 1 MΩ λεπτό. | Περ. 250 Ω | 1 MΩ λεπτό. | Περ. 250 Ω |
| Ψήφισμα | 1/12000 (σύνολο - κλίμακα) | 1/6000 (σύνολο - κλίμακα) | ||
| 25 °C
0 έως 55 °C |
0,2% σύνολο - κλίμακα | 0,3% σύνολο - κλίμακα | 0,3% σύνολο - κλίμακα | 0,4% σύνολο - κλίμακα |
| 0,5% σύνολο - κλίμακα | 0,7% σύνολο - κλίμακα | 0,6% σύνολο - κλίμακα | 0,8% σύνολο - κλίμακα | |
|
A/D στοιχεία μετατροπής |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρη - κλίμακα για – 10 έως 10 Β: E890 στο σύνολο δεκαεξαδικού 1770 - κλίμακα για άλλες σειρές: 0000 στο δεκαεξαδικό 2EE0 |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρης - κλίμακα για -10 έως 10 Β: F448 στο σύνολο δεκαεξαδικού 0BB8 - κλίμακα για άλλες σειρές: δεκαεξαδικό 0000 έως 1770 |
||
| Υπολογισμός μέσου όρου της λειτουργίας | Υποστηριγμένος | Υποστηριγμένος (Settable για τις μεμονωμένες εισαγωγές μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ) | ||
| Ανοιχτή λειτουργία ανίχνευσης | Υποστηριγμένος | |||
| Αριθμός αποτελεσμάτων | CP1W-MAD42: 2 αποτελέσματα (2 λέξεις διατιθέμενες)
CP1W-MAD44: 4 αποτελέσματα (4 λέξεις διατιθέμενες) |
1 παραγωγή (1 λέξη διατιθέμενη) | ||
|
Σειρά σημάτων παραγωγής |
1 έως 5 VDC, 0 έως 10 VDC, ή
-10 έως 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ | 1 έως 5 VDC, 0 έως 10 VDC, ή
-10 έως 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ |
| Επιτρεπόμενη εξωτερική αντίσταση φορτίων παραγωγής | 2 kΩ λεπτό. | Μέγιστο 350 Ω. | 1 kΩ λεπτό. | Μέγιστο 600 Ω. |
| Εξωτερική σύνθετη αντίσταση παραγωγής | 0,5 μέγιστο Ω. | — | 0,5 μέγιστο Ω. | — |
| Ψήφισμα | 1/12000 (σύνολο - κλίμακα) | 1/6000 (σύνολο - κλίμακα) | ||
| 25 °C
0 έως 55 °C |
0,3% σύνολο - κλίμακα | 0,4% σύνολο - κλίμακα | ||
| 0,7% σύνολο - κλίμακα | 0,8% σύνολο - κλίμακα | |||
|
Καθορισμένα στοιχεία (μετατροπή D/A) |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρης - κλίμακα για -10 έως 10 Β: E890 στο σύνολο δεκαεξαδικού 1770 - κλίμακα για άλλες σειρές: 0000 στο δεκαεξαδικό 2EE0 |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρης - κλίμακα για -10 έως 10 Β: F448 στο σύνολο δεκαεξαδικού 0BB8 - κλίμακα για άλλες σειρές: δεκαεξαδικό 0000 έως 1770 |
||
| Χρόνος μετατροπής | CP1W-MAD42: 1 ms/point (6 σημεία ms/all)
CP1W-MAD44: 1 ms/point (8 σημεία ms/all) |
2 ms/point (6 σημεία ms/all) | ||
| Μέθοδος απομόνωσης | Απομόνωση Photocoupler μεταξύ των αναλογικών I/O τερματικών και των εσωτερικών κυκλωμάτων. Καμία απομόνωση μεταξύ των αναλογικών I/O σημάτων. | |||
|
Τρέχουσα κατανάλωση |
CP1W-MAD42: 5 VDC: μέγιστο 120 μΑ, 24
VDC: μέγιστο 120 μΑ. CP1W-MAD44: 5 VDC: μέγιστο 120 μΑ, 24 VDC: μέγιστο 170 μΑ. |
5 VDC: μέγιστο 83 μΑ, 24 VDC: μέγιστο 110 μΑ. |
||
