Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:

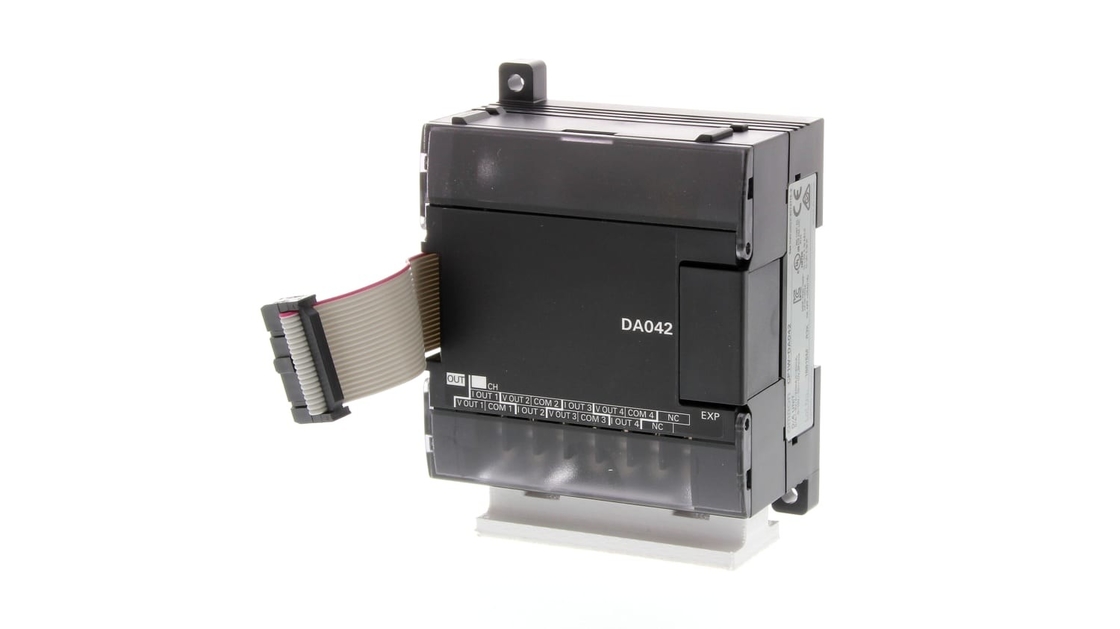

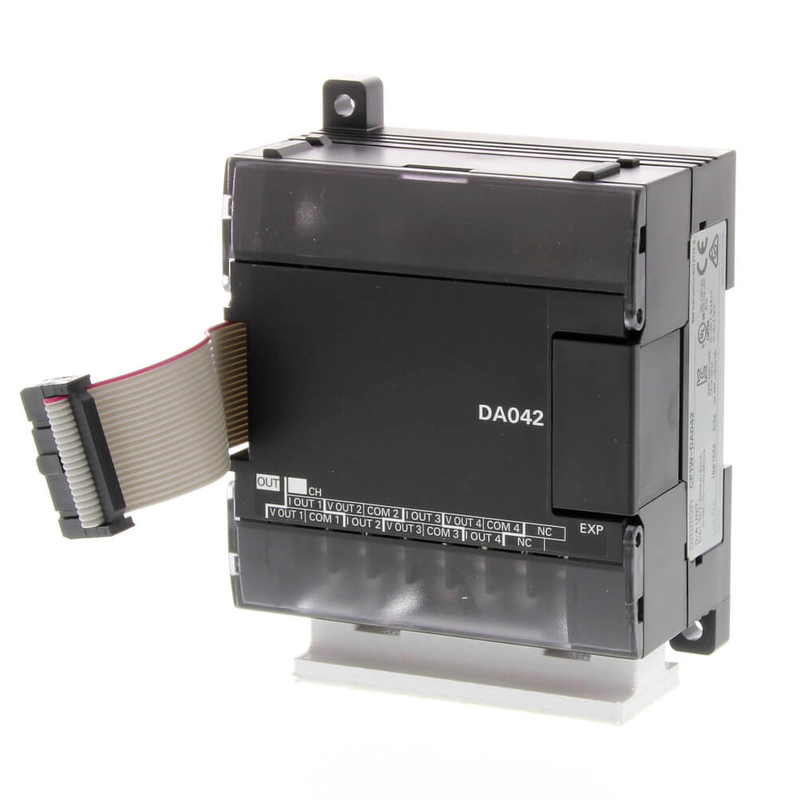

CP1W-DA042
Η σειρά CP1W του Omron προσφέρει την πυκνότητα ενός μικροϋπολογιστής-PLC με την ικανότητα ενός μορφωματικού PLC. Η σειρά είναι όχι μόνο συμπαγής, είναι εξελικτική επίσης, και έχει μια γρηγορότερη ταχύτητα επεξεργασίας από άλλους ελεγκτές.
Λεπτομέρειες προϊόντων
Η ενότητα επέκτασης PLC Omron μπορεί να συνδεθεί με τη μονάδα ΚΜΕ για να διαμορφώσει τον απαραίτητο αριθμό I/O σημείων. Έχει 16 αποτελέσματα κρυσταλλολυχνιών. Αυτή η μονάδα επέκτασης μπορεί να χρησιμοποιηθεί για τους προγραμματίσημους ελεγκτές λογικής σειράς CPM1A, CPM2A, CP1E, CP1L και CP1H.
ψηφιακή εισαγωγή 24 και ψηφιακή παραγωγή 16
DIN επί σιδηροτροχιών
Λήξη τύπων βιδών
Βιομηχανική αυτοματοποίηση
Ρομποτική
Βιομηχανία αυτοκινήτων
IP20 που εκτιμάται
CE
Lloyd επικυρωμένο
NK επικυρωμένο
| πρότυπο | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Στοιχείο | Τάση I/O | Τρέχον I/O | Τάση I/O | Τρέχον I/O |
| Αναλογικό τμήμα εισαγωγής | 4 εισαγωγές (4 λέξεις διατιθέμενες) | 2 εισαγωγές (2 λέξεις διατιθέμενες) | ||
|
Σειρά σημάτων εισαγωγής |
0 έως 5 VDC, 1 έως 5
VDC, 0 έως 10 VDC, ή – 10 έως 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ |
0 έως 5 VDC, 1 έως 5 VDC,
0 έως 10 VDC, ή -10 σε 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ |
| Εκτιμημένη μέγιστο εισαγωγή | ±15 Β | ±30 μΑ | ±15 Β | ±30 μΑ |
| Εξωτερική σύνθετη αντίσταση εισαγωγής | 1 MΩ λεπτό. | Περ. 250 Ω | 1 MΩ λεπτό. | Περ. 250 Ω |
| Ψήφισμα | 1/12000 (σύνολο - κλίμακα) | 1/6000 (σύνολο - κλίμακα) | ||
| 25 °C
0 έως 55 °C |
0,2% σύνολο - κλίμακα | 0,3% σύνολο - κλίμακα | 0,3% σύνολο - κλίμακα | 0,4% σύνολο - κλίμακα |
| 0,5% σύνολο - κλίμακα | 0,7% σύνολο - κλίμακα | 0,6% σύνολο - κλίμακα | 0,8% σύνολο - κλίμακα | |
|
A/D στοιχεία μετατροπής |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρη - κλίμακα για – 10 έως 10 Β: E890 στο σύνολο δεκαεξαδικού 1770 - κλίμακα για άλλες σειρές: 0000 στο δεκαεξαδικό 2EE0 |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρης - κλίμακα για -10 έως 10 Β: F448 στο σύνολο δεκαεξαδικού 0BB8 - κλίμακα για άλλες σειρές: δεκαεξαδικό 0000 έως 1770 |
||
| Υπολογισμός μέσου όρου της λειτουργίας | Υποστηριγμένος | Υποστηριγμένος (Settable για τις μεμονωμένες εισαγωγές μέσω του διακόπτη ΕΜΒΥΘΙΣΗΣ) | ||
| Ανοιχτή λειτουργία ανίχνευσης | Υποστηριγμένος | |||
| Αριθμός αποτελεσμάτων | CP1W-MAD42: 2 αποτελέσματα (2 λέξεις διατιθέμενες)
CP1W-MAD44: 4 αποτελέσματα (4 λέξεις διατιθέμενες) |
1 παραγωγή (1 λέξη διατιθέμενη) | ||
|
Σειρά σημάτων παραγωγής |
1 έως 5 VDC, 0 έως 10 VDC, ή
-10 έως 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ | 1 έως 5 VDC, 0 έως 10 VDC, ή
-10 έως 10 VDC |
0 έως 20 μΑ ή 4 έως 20 μΑ |
| Επιτρεπόμενη εξωτερική αντίσταση φορτίων παραγωγής | 2 kΩ λεπτό. | Μέγιστο 350 Ω. | 1 kΩ λεπτό. | Μέγιστο 600 Ω. |
| Εξωτερική σύνθετη αντίσταση παραγωγής | 0,5 μέγιστο Ω. | — | 0,5 μέγιστο Ω. | — |
| Ψήφισμα | 1/12000 (σύνολο - κλίμακα) | 1/6000 (σύνολο - κλίμακα) | ||
| 25 °C
0 έως 55 °C |
0,3% σύνολο - κλίμακα | 0,4% σύνολο - κλίμακα | ||
| 0,7% σύνολο - κλίμακα | 0,8% σύνολο - κλίμακα | |||
|
Καθορισμένα στοιχεία (μετατροπή D/A) |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρης - κλίμακα για -10 έως 10 Β: E890 στο σύνολο δεκαεξαδικού 1770 - κλίμακα για άλλες σειρές: 0000 στο δεκαεξαδικό 2EE0 |
δεκαεξάμπιτο δυαδικό (τετραψήφιος δεκαεξαδικός)
Πλήρης - κλίμακα για -10 έως 10 Β: F448 στο σύνολο δεκαεξαδικού 0BB8 - κλίμακα για άλλες σειρές: δεκαεξαδικό 0000 έως 1770 |
||
| Χρόνος μετατροπής | CP1W-MAD42: 1 ms/point (6 σημεία ms/all)
CP1W-MAD44: 1 ms/point (8 σημεία ms/all) |
2 ms/point (6 σημεία ms/all) | ||
| Μέθοδος απομόνωσης | Απομόνωση Photocoupler μεταξύ των αναλογικών I/O τερματικών και των εσωτερικών κυκλωμάτων. Καμία απομόνωση μεταξύ των αναλογικών I/O σημάτων. | |||
|
Τρέχουσα κατανάλωση |
CP1W-MAD42: 5 VDC: μέγιστο 120 μΑ, 24
VDC: μέγιστο 120 μΑ. CP1W-MAD44: 5 VDC: μέγιστο 120 μΑ, 24 VDC: μέγιστο 170 μΑ. |
5 VDC: μέγιστο 83 μΑ, 24 VDC: μέγιστο 110 μΑ. |
||
