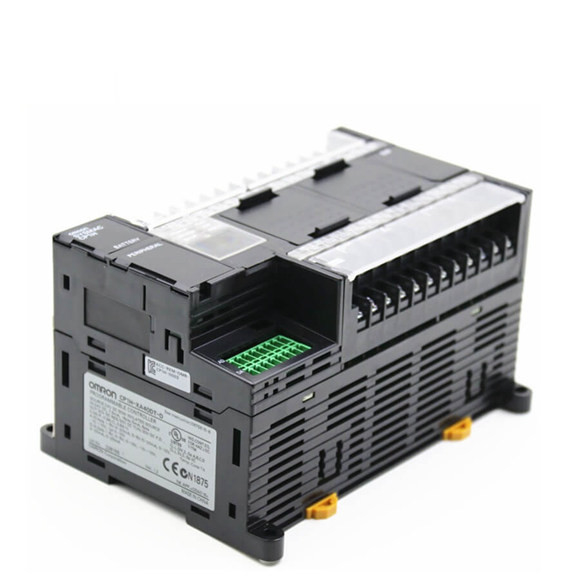

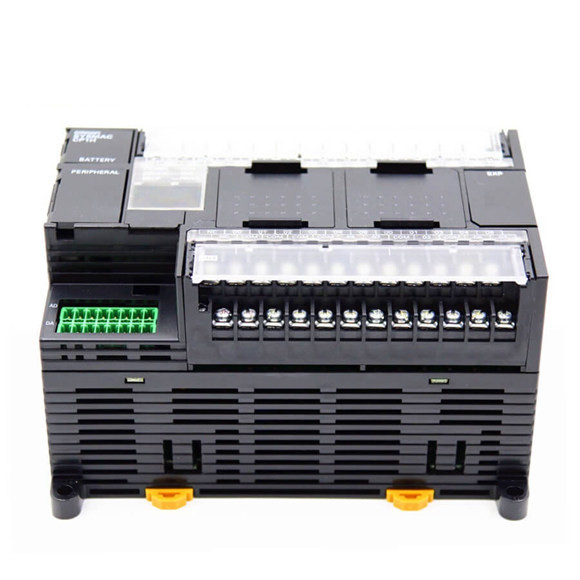

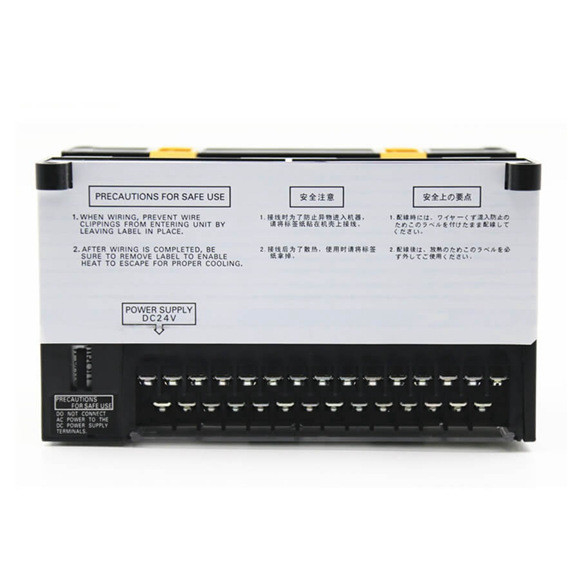

PLC CP1H Omron
>
|
|
| Τόπος καταγωγής | China/JAPAN |
| Μάρκα | OMRON |
| Αριθμό μοντέλου | Cp1h-xa40dt-δ-Sc |
Προγραμματίσημη ενότητα ελεγκτών ΚΜΕ λογικής μικροϋπολογιστών σειράς ηλεκτρονικής CP1 Omron, ενσωματωμένοι αναλογικοί I/O τερματικά & USB + 2 λιμένες επιλογής, 40 σημεία: 24 (κρυσταλλολυχνία που βυθίζει) αποτελέσματα inputs/16-NPN, 320 I/O ανώτατη ικανότητα, 24 VDC
Κοιτάξτε βιαστικά όλα τα προϊόντα Omron
| Πρότυπα | Cp1h-XA μονάδες ΚΜΕ | Cp1h-Χ μονάδες ΚΜΕ | Cp1h-Υ μονάδες ΚΜΕ | |||
| Cp1h-XA @@@-@ | Cp1h-Χ @@@-@ | Cp1h-Υ @@@-@ | ||||
| Μέθοδος ελέγχου | Αποθηκευμένη μέθοδος προγράμματος | |||||
| I/O μέθοδος ελέγχου | Κυκλική ανίχνευση με την άμεση αναζωογόνηση | |||||
| Γλώσσα προγράμματος | Διάγραμμα σκαλών | |||||
| Φραγμοί λειτουργίας | Μέγιστος αριθμός ορισμών φραγμών λειτουργίας: 128 μέγιστος αριθμός περιπτώσεων: 256 γλώσσες χρησιμοποιήσιμες στους ορισμούς φραγμών λειτουργίας: Διαγράμματα σκαλών, δομημένο κείμενο (ST) | |||||
| Μήκος οδηγίας | 1 έως 7 βήματα ανά οδηγία | |||||
| Οδηγίες | Περ. 500 (κώδικες λειτουργίας: 3 ψηφία) | |||||
| Χρόνος εκτέλεσης οδηγίας | Βασικές οδηγίες: 0,10 ελάχιστες ειδικές οδηγίες κας: 0,15 κα λεπτό. | |||||
| Κοινός χρόνος επεξεργασίας | 0,7 κα | |||||
| Ικανότητα προγράμματος | 20K βήματα | |||||
| Αριθμός στόχων | 288 (οι 32 κυκλικοί στόχοι και 256 διακόπτουν τους στόχους) | |||||
| Μέγιστος αριθμός υπορουτινών | 256 | |||||
| Μέγιστος αριθμός άλματος | 256 | |||||
| Κομμάτια εργασίας | 8.192 μπιτ (512 λέξεις): W0.00 στην περιοχή W511.15 (W0 σε W511) CIO: 37.504 μπιτ (2.344 λέξεις): CIO 3800,00 σε CIO 6143,15 (CIO 3800 σε CIO 6143) | |||||
| Περιοχή TR | 16 μπιτ: TR0 σε TR15 | |||||
| Περιοχή εκμετάλλευσης | 8.192 μπιτ (512 λέξεις): H0.00 σε H511.15 (H0 σε H511) | |||||
| Περιοχή του AR | Μόνο ανάγνωσης (γράφω-απαγορευμένος): 7168 μπιτ (448 λέξεις): A0.00 σε A447.15 (A0 σε A447) ανάγνωσες-γραφής: 8192 μπιτ (512 λέξεις): A448.00 σε A959.15 (A448 σε A959) | |||||
| Χρονόμετρα | 4.096 μπιτ: T0 σε T4095 | |||||
| Μετρητές | 4.096 μπιτ: C0 σε C4095 | |||||
| Περιοχή DM | 32 Kwords: D0 σε D32767 | |||||
| Περιοχή καταλόγων στοιχείων | 16 κατάλογοι (16 μπιτ): DR0 σε DR15 | |||||
| Περιοχή καταλόγων δεικτών | 16 κατάλογοι (32 μπιτ): IR0 σε IR15 | |||||
| Περιοχή σημαιών στόχου | 32 σημαίες (32 μπιτ): TK0000 σε TK0031 | |||||
| Μνήμη ιχνών | 4.000 λέξεις (500 δείγματα για το μέγιστο στοιχείων ιχνών 31 μπιτ και 6 λέξεων.) | |||||
| Κασέτα μνήμης | Μια ειδική κασέτα μνήμης (CP1W-ME05M) μπορεί να τοποθετηθεί. Σημείωση: Μπορέστε να χρησιμοποιηθείτε για τα στηρίγματα και την αυτόματος-έναρξη προγράμματος. | |||||
| Λειτουργία ρολογιών | Υποστηριγμένος. Ακρίβεια (μηνιαία απόκλιση): -4,5 λ. σε -0,5 λ. (περιβαλλοντική θερμοκρασία: 55°C), - 2,0 λ. σε +2,0 λ. (περιβαλλοντική θερμοκρασία: 25°C), -2.5 λ. σε +1,5 λ. (περιβαλλοντική θερμοκρασία: 0°C) | |||||
| Στήριγμα μνήμης | Αστραπιαία σκέψη: Τα προγράμματα χρηστών, οι παράμετροι (όπως η οργάνωση PLC), τα στοιχεία σχολίου, και η ολόκληρη περιοχή DM μπορούν να σωθούν στη αστραπιαία σκέψη ως αρχικές τιμές. Στήριγμα μπαταριών: Η περιοχή εκμετάλλευσης, η περιοχή DM, και οι αντίθετες τιμές (σημαίες, PV) υποστηρίζονται από μια μπαταρία. | |||||
| Ζωή υπηρεσιών μπαταριών | 5 έτη σε 25°C. (χρησιμοποιήστε την μπαταρία αντικατάστασης μέσα σε δύο έτη από κατασκευή.) | |||||
| Ενσωματωμένα τερματικά εισαγωγής | 40 (24 εισαγωγές, 16 αποτελέσματα) | 20 (12 εισαγωγές, 8 αποτελέσματα) εισαγωγές γραμμή-οδηγών: Δύο άξονες για τις φάσεις Α, τα αποτελέσματα γραμμή-οδηγών Β, και Ζ: Δύο άξονες για το CW και CCW | ||||
| Αριθμός συνδέσιμων μονάδων επέκτασης (I/O) | I/O μονάδες επέκτασης CP: μέγιστο 7 Ειδικές I/O μονάδες CJ-σειρών ή μονάδες λεωφορείων ΚΜΕ: μέγιστο 2. | |||||
| Μέγιστος αριθμός I/O σημείων | 320 (40 ενσωματωμένα + 40 ανά μονάδα επέκτασης (I/O) «7 μονάδες) | 300 (20 ενσωματωμένα + 40 ανά μονάδα επέκτασης (I/O) «7 μονάδες) | ||||
| Διακόψτε τις εισαγωγές | 8 εισαγωγές (κοινές στον εξωτερικό διακόψτε τις εισαγωγές (αντίθετος τρόπος) και τις εισαγωγές γρήγορος-απάντησης.) | 6 εισαγωγές (κοινές στον εξωτερικό διακόψτε τις εισαγωγές (αντίθετος τρόπος) και τις εισαγωγές γρήγορος-απάντησης.) | ||||
| Διακόψτε τον αντίθετο τρόπο εισαγωγής | 8 εισαγωγές (συχνότητα απάντησης: το μέγιστο 5 kHz για όλους διακόπτει τις εισαγωγές), το bitsUp 16 ή τους κάτω μετρητές | 6 εισαγωγές (συχνότητα απάντησης: το μέγιστο 5 kHz για όλους διακόπτει τις εισαγωγές), το bitsUp 16 ή τους κάτω μετρητές | ||||
| Εισαγωγές γρήγορος-απάντησης | 8 σημεία (ελάχιστο πλάτος σφυγμού εισαγωγής: μέγιστο κας 50) | 6 σημεία (ελάχιστο πλάτος σφυγμού εισαγωγής: μέγιστο κας 50) | ||||
| Σχέδιο διακόπτει | 1 | |||||
|
Μεγάλοι μετρητές |
4 εισαγωγές: Διαφορικές φάσεις (4x), kHz 50 ή Μονοφασικός (σφυγμός συν την κατεύθυνση, up/down, αύξηση), kHz 100 Σειρά αξίας: 32 μπιτ, ο γραμμικός τρόπος ή ο τρόπος δαχτυλιδιών διακόπτουν: Σύγκριση αξίας στόχων ή σύγκριση σειράς |
2 εισαγωγές: Διαφορικές φάσεις (4x), kHz 500 ή μονοφασικός, 1 εισαγωγές MHZ and2: Διαφορικές φάσεις (4x), kHz 50 ή μονοφασικός (σφυγμός συν την κατεύθυνση, up/down, αύξηση),
kHz 100 Σειρά αξίας: 32 μπιτ, ο γραμμικός τρόπος ή ο τρόπος δαχτυλιδιών διακόπτουν: Σύγκριση αξίας στόχων ή σύγκριση σειράς |
||||
| Ενσωματωμένα αναλογικά I/O τερματικά | 4 αναλογικές εισαγωγές και 2 αναλογικά αποτελέσματα | Κανένας | ||||
| Αναλογικός έλεγχος | 1 (θέτοντας σειρά: 0 έως 255) | |||||
| Εξωτερική αναλογική εισαγωγή | 1 που εισάγεται (ψήφισμα: 1/256, εισαγμένη σειρά: 0 έως 10 Β), που δεν απομονώνονται | |||||
