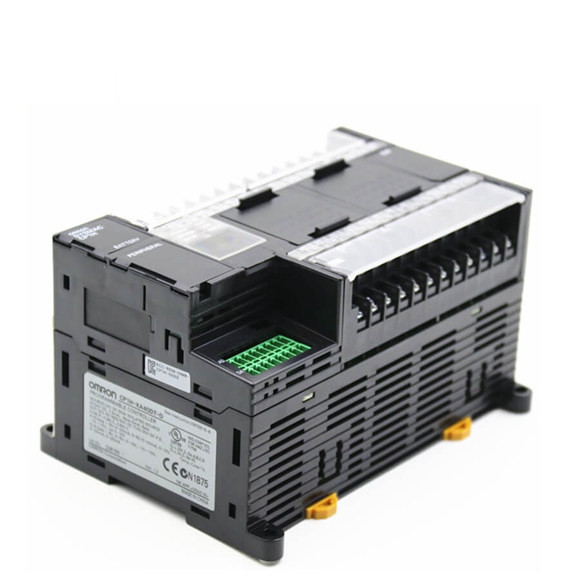

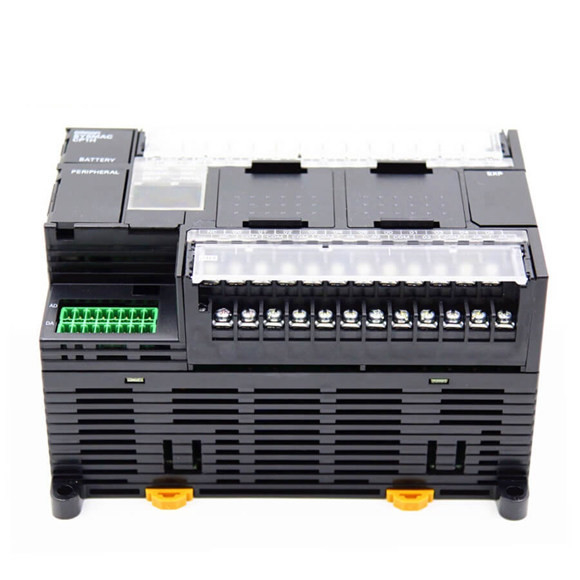

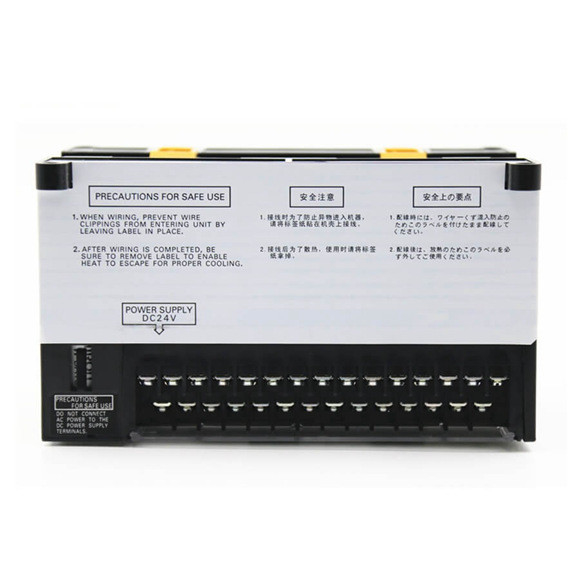

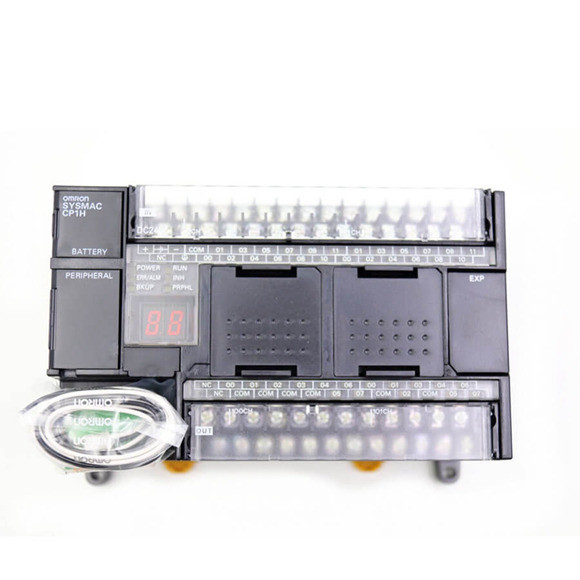

| Τύπος |
Cp1h-XA
Μονάδες ΚΜΕ |
Cp1h-Χ
Μονάδες ΚΜΕ |
Cp1h-Υ μονάδες ΚΜΕ |
| Πρότυπα |
Cp1h-XA [] [] [] - [] |
Cp1h-Χ [] [] [] - [] |
Cp1h-Υ [] [] [] - [] |
| Μέθοδος ελέγχου |
Αποθηκευμένη μέθοδος προγράμματος |
| I/O μέθοδος ελέγχου |
Κυκλική ανίχνευση με την άμεση αναζωογόνηση |
| Γλώσσα προγράμματος |
Διάγραμμα σκαλών |
| Φραγμοί λειτουργίας |
Μέγιστος αριθμός ορισμών φραγμών λειτουργίας: 128 μέγιστος αριθμός περιπτώσεων: 256
Οι γλώσσες χρησιμοποιήσιμες στη λειτουργία εμποδίζουν τους ορισμούς: Διαγράμματα σκαλών, δομημένο κείμενο (ST) |
| Μήκος οδηγίας |
1 έως 7 βήματα ανά οδηγία |
| Οδηγίες |
Περ. 500 (κώδικες λειτουργίας: 3 ψηφία) |
| Χρόνος εκτέλεσης οδηγίας |
Βασικές οδηγίες: 0,10 ελάχιστες ειδικές οδηγίες μs: 0,15 μs λεπτό. |
| Κοινός χρόνος επεξεργασίας |
0,7 κα |
| Ικανότητα προγράμματος |
20K βήματα |
| Αριθμός στόχων |
288 (οι 32 κυκλικοί στόχοι και 256 διακόπτουν τους στόχους) |
| |
Σχέδιο
διακόψτε τους στόχους |
1 (διακόψτε το στόχο Νο 2, σταθερός) |
Η εισαγωγή διακόπτει
στόχοι |
8 (διακόψτε το στόχο Νο 140 σε 147, σταθερός) |
6 (διακόψτε το στόχο Νο 140 σε 145, σταθερός) |
| (Διακόψτε τους στόχους μπορεί επίσης να διευκρινιστεί και εκτελώ για τη μεγάλη ταχύτητα ο μετρητής διακόπτει.) |
Μέγιστη υπορουτίνα
αριθμός |
256 |
| Μέγιστος αριθμός άλματος |
256 |
I/O περιοχές
* |
Κομμάτια εισαγωγής |
272bits (17 λέξεις): CIO 0,00 έως 16,15 |
| Κομμάτια παραγωγής |
272bits (17 λέξεις): CIO 100,00 έως 116,16 |
Ενσωματωμένο ανάλογο
Εισαγωγές |
CIO 200 σε CIO 203 |
- |
Ενσωματωμένο ανάλογο
Αποτελέσματα |
CIO 210 σε CIO 211 |
- |
Τμηματικό PLC
Περιοχή συνδέσεων |
1.440 μπιτ (90 λέξεις): CIO 3100,00 σε CIO 3189,15 (CIO 3100 σε CIO 3189) |
| Κομμάτια εργασίας |
8.192 μπιτ (512 λέξεις): W0.00 σε W511.15 (W0 σε W511)
Περιοχή CIO: 37.504 μπιτ (2.344 λέξεις): CIO 3800,00 σε CIO 6143,15 (CIO 3800 σε CIO 6143) |
| Περιοχή TR |
16 μπιτ: TR0 σε TR15 |
| Περιοχή εκμετάλλευσης |
8.192 μπιτ (512 λέξεις): H0.00 σε H511.15 (H0 σε H511) |
| Περιοχή του AR |
Μόνο ανάγνωσης (γράφω-απαγορευμένος): 7168 μπιτ (448 λέξεις): A0.00 σε A447.15 (A0 σε A447)
Ανάγνωσης-γραφής: 8192 μπιτ (512 λέξεις): A448.00 σε A959.15 (A448 σε A959) |
| Χρονόμετρα |
4.096 μπιτ: T0 σε T4095 |
| Μετρητές |
4.096 μπιτ: C0 σε C4095 |
| Περιοχή DM |
32 Kwords: D0 σε D32767 |
| Περιοχή καταλόγων στοιχείων |
16 κατάλογοι (16 μπιτ): DR0 σε DR15 |
| Περιοχή καταλόγων δεικτών |
16 κατάλογοι (32 μπιτ): IR0 σε IR15 |
| Περιοχή σημαιών στόχου |
32 σημαίες (32 μπιτ): TK0000 σε TK0031 |
| Μνήμη ιχνών |
4.000 λέξεις (500 δείγματα για το μέγιστο στοιχείων ιχνών 31 μπιτ και 6 λέξεων.) |
| Κασέτα μνήμης |
Μια ειδική κασέτα μνήμης (CP1W-ME05M) μπορεί να τοποθετηθεί.
Σημείωση: Μπορέστε να χρησιμοποιηθείτε για τα στηρίγματα και την αυτόματος-έναρξη προγράμματος. |
| Λειτουργία ρολογιών |
Υποστηριγμένος. Ακρίβεια (μηνιαία απόκλιση):
-4,5 λ. σε -0,5 λ. (περιβαλλοντική θερμοκρασία: 55°C),
-2,0 λ. σε +2,0 λ. (περιβαλλοντική θερμοκρασία: 25°C),
-2,5 λ. σε +1,5 λ. (περιβαλλοντική θερμοκρασία: 0°C) |
| Λειτουργίες επικοινωνιών |
Ένας ενσωματωμένος περιφερειακός λιμένας (USB 1,1): Για τη σύνδεση του λογισμικού υποστήριξης μόνο. |
| Ένα μέγιστο δύο τμηματικών πινάκων επιλογής επικοινωνιών μπορεί να τοποθετηθεί. |
Ένα μέγιστο δύο πινάκων επιλογής Ethernet μπορεί να τοποθετηθεί. Κατά τη χρησιμοποίηση CP1W-CIF41
Ver.1.0, ένας πίνακας επιλογής Ethernet μπορεί να τοποθετηθεί. |
| Στήριγμα μνήμης |
Αστραπιαία σκέψη: Προγράμματα χρηστών, παράμετροι (όπως η οργάνωση PLC), στοιχεία σχολίου,
και η ολόκληρη περιοχή DM μπορεί να σωθεί στη αστραπιαία σκέψη ως αρχικές τιμές.
Στήριγμα μπαταριών: Η περιοχή εκμετάλλευσης, η περιοχή DM, και οι αντίθετες τιμές (σημαίες, PV) υποστηρίζονται
από μια μπαταρία. |
| Ζωή υπηρεσιών μπαταριών |
5 έτη σε 25°C. (χρησιμοποιήστε την μπαταρία αντικατάστασης μέσα σε δύο έτη από κατασκευή.) |
| Ενσωματωμένα τερματικά εισαγωγής |
40 (24 εισαγωγές, 16 αποτελέσματα) |
20 (12 εισαγωγές, 8 αποτελέσματα)
Εισαγωγές γραμμή-οδηγών: Δύο άξονες για τις φάσεις Α,
Β, και Ζ
Αποτελέσματα γραμμή-οδηγών: Δύο άξονες για το CW και
CCW |
Αριθμός συνδέσιμου
Μονάδες επέκτασης (I/O) |
I/O μονάδες επέκτασης CP: μέγιστο 7 Ειδικές I/O μονάδες CJ-σειρών ή μονάδες λεωφορείων ΚΜΕ: μέγιστο 2. |
| Μέγιστος αριθμός I/O σημείων |
320 (40 ενσωματωμένα + 40 ανά επέκταση (I/O)
Μονάδα × 7 μονάδες) |
300 (20 ενσωματωμένα + 40 ανά επέκταση (I/O)
Μονάδα × 7 μονάδες) |
| Διακόψτε τις εισαγωγές |
8 εισαγωγές (κοινές στον εξωτερικό διακόψτε
εισαγωγές (αντίθετος τρόπος) και ο γρήγορος
εισαγωγές απάντησης.) |
6 εισαγωγές (κοινές στον εξωτερικό διακόψτε
εισαγωγές (αντίθετος τρόπος) και ο γρήγορος
εισαγωγές απάντησης.) |
Διακόψτε το μετρητή εισαγωγής
τρόπος |
8 εισαγωγές (συχνότητα απάντησης: kHz 5
το μέγιστο για όλους διακόπτει τις εισαγωγές), 16 μπιτ
Πάνω η κάτω μετρητές |
6 εισαγωγές (συχνότητα απάντησης: μέγιστο 5 kHz.
γιατί όλοι διακόπτουν τις εισαγωγές), 16 μπιτ
Πάνω η κάτω μετρητές |
| Εισαγωγές γρήγορος-απάντησης |
8 σημεία (ελάχιστο πλάτος σφυγμού εισαγωγής: μέγιστο 50 μs) |
6 σημεία (ελάχιστο πλάτος σφυγμού εισαγωγής: μέγιστο 50 μs) |
| Σχέδιο διακόπτει |
1 |
| Μεγάλοι μετρητές |
4 εισαγωγές:
Διαφορικές φάσεις (4x), kHz 50 ή
Μονοφασικός (σφυγμός συν την κατεύθυνση, επάνω
κάτω από, αύξηση), το kHz 100
Σειρά αξίας: 32 μπιτ, γραμμικό τρόπος ή δαχτυλίδι
τρόπος
Διακόπτει: Σύγκριση αξίας στόχων ή
σύγκριση σειράς |
2 εισαγωγές:
Διαφορικές φάσεις (4x), kHz 500 ή ενιαίος
φάση, 1 MHZ και
2 εισαγωγές:
Διαφορικές φάσεις (4x), kHz 50 ή ενιαίος
φάση (σφυγμός συν την κατεύθυνση, up/down,
αύξηση), kHz 100
Σειρά αξίας: 32 μπιτ, γραμμικό τρόπος ή δαχτυλίδι
τρόπος
Διακόπτει: Σύγκριση αξίας στόχων ή
σύγκριση σειράς |
Σφυγμός
αποτελέσματα
(πρότυπα
με
κρυσταλλολυχνία
αποτελέσματα
μόνο) |
Αποτελέσματα σφυγμού |
Τραπεζοειδής ή S-curve επιτάχυνση και
επιβράδυνση (αναλογία καθήκοντος: 50% σταθερός)
4 αποτελέσματα, 1 Hz στο kHz 100 (CCW/CW ή
σφυγμός συν την κατεύθυνση) |
Τραπεζοειδής ή S-curve επιτάχυνση και
επιβράδυνση (αναλογία καθήκοντος: 50% σταθερός)
2 αποτελέσματα, 1 Hz σε 1 MHZ (CCW/CW ή σφυγμός
συν την κατεύθυνση)
2 αποτελέσματα, 1 Hz στο kHz 100 (CCW/CW ή
σφυγμός συν την κατεύθυνση) |
| Αποτελέσματα PWM |
Αναλογία καθήκοντος: 0,0% έως 100,0% (μονάδα: 0.1%)
2 αποτελέσματα, 0,1 έως 6553,5 Hz (ακρίβεια: ±5% σε 1 kHz) |
| Ενσωματωμένα αναλογικά I/O τερματικά |
4 αναλογικές εισαγωγές και
2 αναλογικά αποτελέσματα |
Κανένας |
| Αναλογικός έλεγχος |
1 (θέτοντας σειρά: 0 έως 255) |
| Εξωτερική αναλογική εισαγωγή |
1 που εισάγεται (ψήφισμα: 1/256, εισαγμένη σειρά: 0 έως 10 Β), που δεν απομονώνονται |
