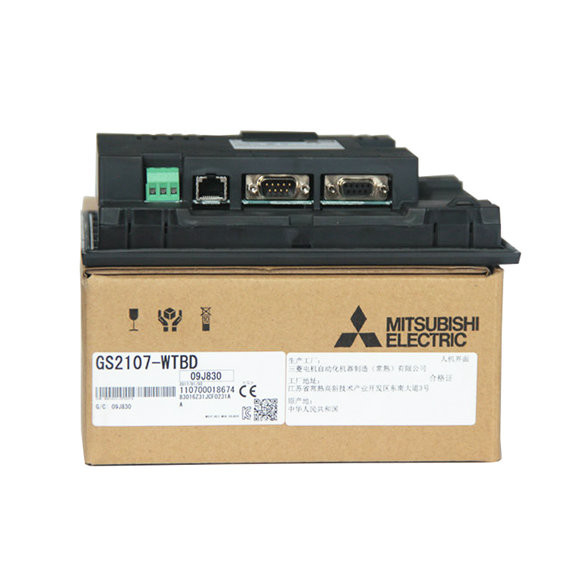

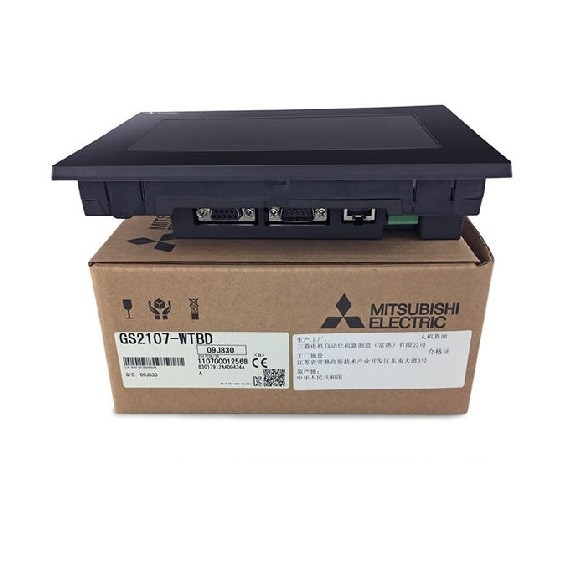

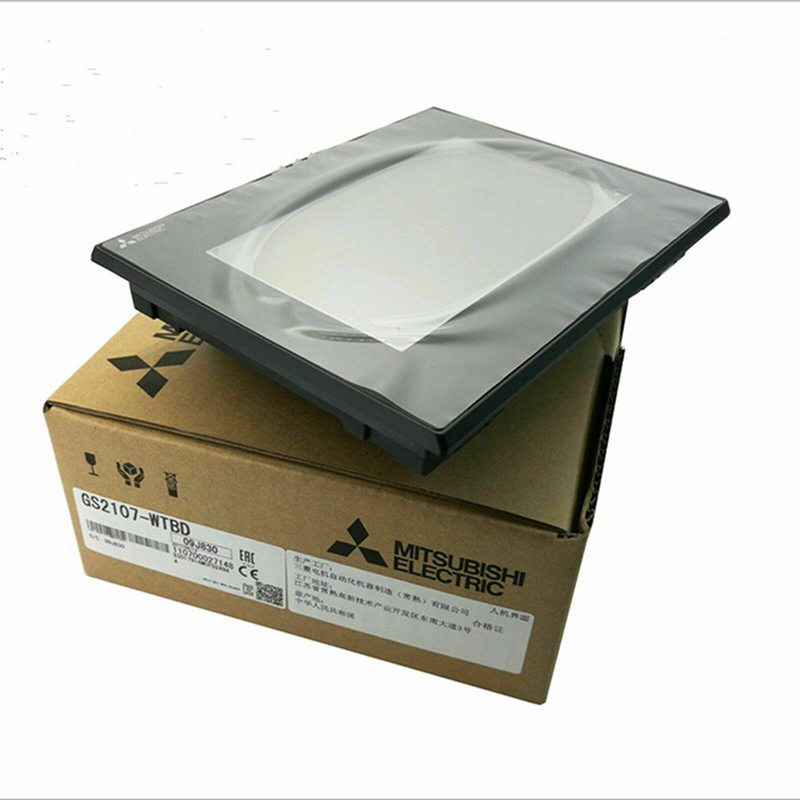

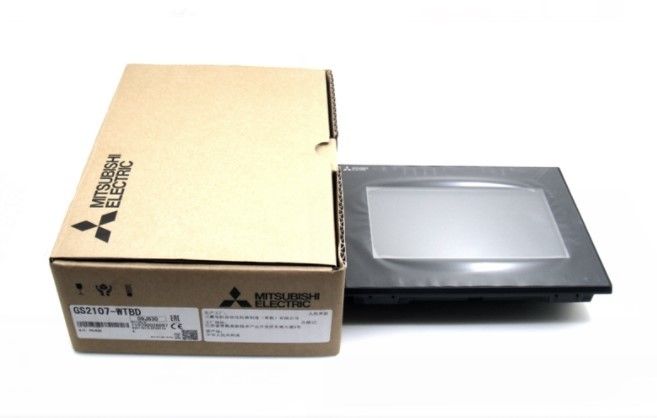

Gs2107-wtbd-ν
|
GS21 πρότυπο
|
ΑΠΟΚΤΗΜΕΝΟΣ ΑΠΛΟΣ
|
GS21
|
Χρώμα LCD TFT
|
|
WVGA: 800 X 480 σημεία
|
154 (ψ) Χ 85,9 (η) χιλ. (6,06 (ψ) Χ 3,38 (η) ίντσα) (Οριζόντιο σχήμα)
|
16-σημείο τυποποιημένη πηγή: 50 χαρακτήρες Χ 30 γραμμές (χαρακτήρες δύο-ψηφιολέξεων) τυποποιημένη πηγή 12 σημείων: 66 χαρακτήρες Χ 40 γραμμές (χαρακτήρες δύο-ψηφιολέξεων) (Οριζόντιο σχήμα)
|
65536 χρώματα
|
32 επίπεδα
|
Οδηγήσεων (μη αναπληρώσιμων)
|
Άσπρος
|
Αναλογική ανθεκτική ταινία
|
Σημεία ελάχιστων 2 X 2 (ανά κλειδί)
|
Μη διαθέσιμος (μόνο 1 σημείο μπορεί να αγγιχτεί.)
|
1 εκατομμύριο αφές ή περισσότεροι (λειτουργούσα δύναμη: 0,98 Ν ή λιγότεροι)
|
Μαύρος
|
-
|
-
|
Αστραπιαία σκέψη (εσωτερική): 15 ΜΒ
|
100000 φορές
|
για την αποθήκευση των στοιχείων προγράμματος, OS
|
1 κανάλι
|
115200, 57600, 38400, 19200, 9600, 4800 BPS
|
Δ-υποβρύχιο 9 καρφίτσα (αρσενικό)
|
1 κανάλι
|
115200, 57600, 38400, 19200, 9600, 4800 BPS
|
Δ-υποβρύχιο 9 καρφίτσα (θηλυκό)
|
330 Ω, 110 Ω, ΑΝΟΊΓΟΥΝ (επιλέξιμος από τον ολοκληρώνοντας θέτοντας διακόπτη αντιστατών.)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1 κανάλι
|
100BASE-TX, 10BASE-Τ
|
Rj-45 (μορφωματικός γρύλος)
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
1 κανάλι (οπίσθιο πρόσωπο)
|
Πλήρης-ταχύτητα 12 Mbps
|
USB μίνι-β
|
1 κανάλι, SDHC υποχωρητικό (μέγιστο 32 ΜΒ)
|
-
|
-
|
-
|
-
|
Ενιαίος τόνος (LONG/SHORT/OFF διευθετήσιμο)
|
-
|
Πρότυπα
|
Μέτωπο: IP65F
|
206 (ψ) Χ 155 (η) Χ 50 (δ) χιλ. (8,11 (ψ) Χ 6,11 (η) Χ 1,97 (δ) ίντσα)
|
191 (ψ) Χ 137 (η) χιλ. (7,52 (ψ) Χ 5,40 (η) ίντσα)
|
0,9 κλ
|
0°C σε 50 °C
|
-20°C σε 60 °C
|
10% RH σε 90% RH, non-condensing
|
10% RH σε 90% RH, non-condensing
|
Προσαρμόζεται στο IEC 61131-2
|
Μισό εύρος: 3,5 χιλ. Αρίθμηση σκουπισμάτων: 10 φορές σε κάθε κατεύθυνση Χ, Υ, ή Ζ
Επιτάχυνση: 9.8 m/s2 Αρίθμηση σκουπισμάτων: 10 φορές σε κάθε κατεύθυνση Χ, Υ, ή Ζ
|
Μισό εύρος: 1,75 χιλ.
Επιτάχυνση: 4.9 m/s2
|
Προσαρμόζεται στο IEC 61131-2 (147 m/s2 (15 Γ), 3 φορές σε κάθε κατεύθυνση Χ, Υ, ή Ζ)
|
Κανένας λιπαρός καπνός, διαβρωτικό αέριο, εύφλεκτο αέριο, υπερβολική αγώγιμη σκόνη, και άμεσο φως του ήλιου (καθώς επίσης και στην αποθήκευση)
|
2000 μ ή λιγότεροι
|
Εσωτερικός πίνακας ελέγχου
|
ΙΙ ή λιγότεροι
|
2 ή λιγότεροι
|
Self-cooling
|
Να στηρίξει με μια επίγεια αντίσταση 100 Ω ή λιγότεροι με τη χρησιμοποίηση ενός επίγειου καλωδίου που έχει μια διατομική περιοχή 2 χιλ.2 ή περισσότεροι. Εάν αδύνατος, συνδέστε το επίγειο καλώδιο με το πίνακα ελέγχου.
|
Εάν η περιβαλλοντική θερμοκρασία υπερβαίνει 40°C, η απόλυτη υγρασία δεν πρέπει να υπερβεί 90% RH σε 40°C.
|
Εάν η περιβαλλοντική θερμοκρασία υπερβαίνει 40°C, η απόλυτη υγρασία δεν πρέπει να υπερβεί 90% RH σε 40°C.
|
Μην χρησιμοποιήστε ή μην αποθηκεύστε ΠΑΡΜΕΝΟ διά μια πίεση υψηλότερη από η ατμοσφαιρική πίεση στο ύψος 0 να κάνει μ. μπορεί έτσι να προκαλέσει μια δυσλειτουργία. Ο εξαγνισμός αέρα με την εφαρμογή της πίεσης στο πίνακα ελέγχου μπορεί να δημιουργήσει την εκκαθάριση μεταξύ του φύλλου επιφάνειας και της επιτροπής αφής. Αυτό μπορεί να αναγκάσει την επιτροπή αφής για να είναι όχι αρκετά ευαίσθητο ή το φύλλο για να έρθει μακριά.
|
Αυτό δείχνει το τμήμα της παροχής ηλεκτρικού ρεύματος με την οποία ο εξοπλισμός υποτίθεται ότι συνδέθηκε μεταξύ του δημόσιου δικτύου διανομής ηλεκτρικής δύναμης και των μηχανημάτων μέσα στις εγκαταστάσεις. Η κατηγορία ΙΙ ισχύει για τον εξοπλισμό που παρέχεται τη δύναμη από τις σταθερές εγκαταστάσεις. Αντισταθείτε την τάση κύματος γιατί ο εξοπλισμός με την εκτιμημένη τάση μέχρι 300 Β είναι 2500 V.
|
Αυτό δείχνει το ποσοστό περιστατικού αγώγιμου υλικού σε ένα περιβάλλον όπου μια συσκευή χρησιμοποιείται. Ο βαθμός 2 ρύπανσης δείχνει ένα περιβάλλον όπου μόνο η non-conductive ρύπανση εμφανίζεται κανονικά και μια προσωρινή αγωγιμότητα που προκαλείται από τη συμπύκνωση αναμένεται ανάλογα με τους όρους.
|
24 συνεχές ρεύμα Β (+10%, -15%), τάση 200 MV κυματισμών ή λιγότεροι
|
-
|
-
|
6.5W (271 μΑ/24 Β) ή λιγότεροι
|
3.8W (158 μΑ/24 Β) ή λιγότεροι
|
17 Α ή λιγότεροι (6 κα, 25 °C, στο μέγιστο φορτίο)
|
Μέσα στην κα 5
|
Προσαρμόζεται σε iec61000-4, 2kV (γραμμή προμήθειας δύναμης)
|
Εναλλασσόμενο ρεύμα 350 Β για 1 λεπτό (στα τερματικά και τη γη παροχής ηλεκτρικού ρεύματος)
|
Συνεχές ρεύμα 500 Β στα τερματικά και τη γη δύναμης, 10 MΩ ή περισσότεροι από έναν ελεγκτή αντίστασης μόνωσης
|
0,75 χιλ.2 έως 2 χιλ.2
|
Το τερματικό Solderless για το μ3 βιδώνει rav1.25-3, V2-S3.3, V2-N3A, FV2-N3A
|
0,5 Ν ・ μ σε 0,8 Ν ・ μ
|
