Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:

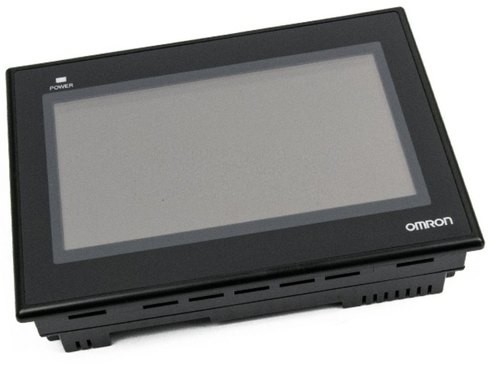

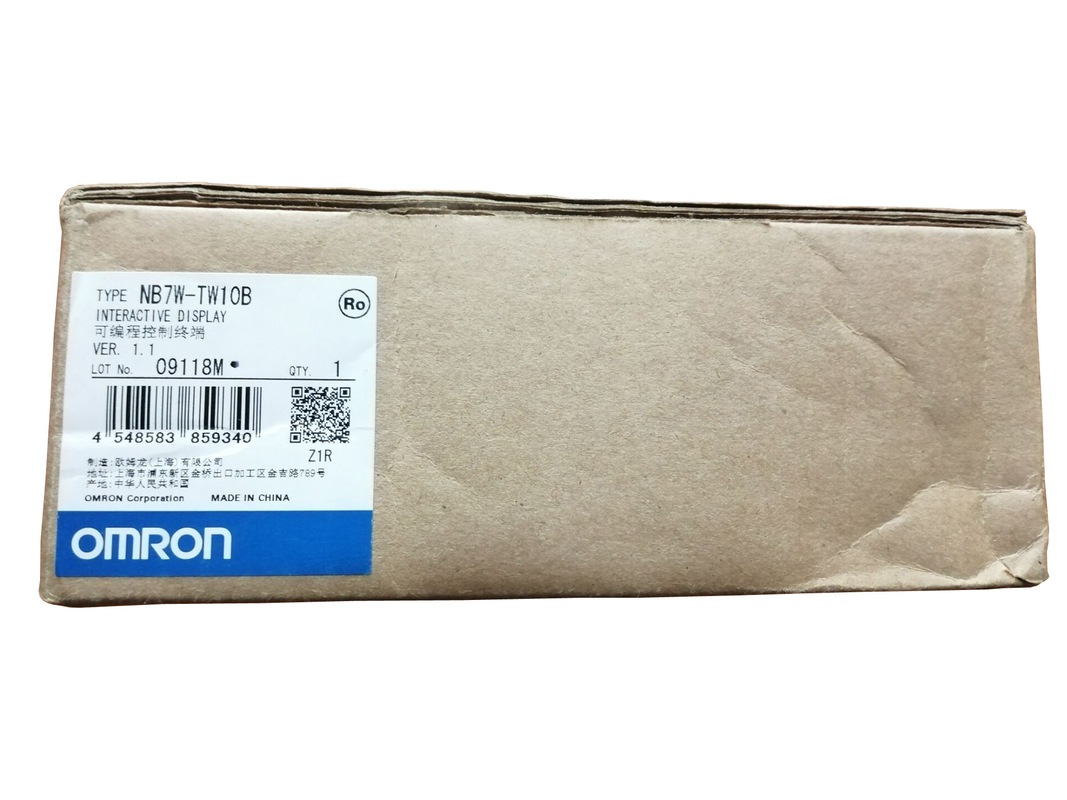

NB7W-TW10B
Το γνώρισμα-πλούσιο, οικονομικώς αποδοτικό HMI
Ο συνδυασμός υψηλού - η ποιότητα και τα πλούσια χαρακτηριστικά γνωρίσματα προσθέτουν επάνω για να δώσουν τη σημαντική αξία για ένα HMI στον τουριστικής θέσης. Το λογισμικό NB-σχεδιαστών για να δημιουργήσει την αίτηση HMI σας είναι δωρεάν και μπορεί να μεταφορτωθεί από τον ιστοχώρο μας.
|
Όνομα προϊόντων |
Προδιαγραφές |
Κώδικας διαταγής |
|---|---|---|
|
NB3Q |
3,5 ίντσα, TFT LCD, χρώμα, 320 σημεία × 240 |
NB3Q-TW00B |
|
3,5 ίντσα, TFT LCD, χρώμα, 320 × 240 σημεία, οικοδεσπότης USB, Ethernet |
NB3Q-TW01B |
|
|
NB5Q |
5,6 ίντσα, TFT LCD, χρώμα, 320 σημεία × 234 |
NB5Q-TW00B |
|
5,6 ίντσα, TFT LCD, χρώμα, 320 × 234 σημεία, οικοδεσπότης USB, Ethernet |
NB5Q-TW01B |
|
|
NB7W |
7 ίντσα, TFT LCD, χρώμα, 800 σημεία × 480 |
NB7W-TW00B |
|
7 ίντσα, TFT LCD, χρώμα, 800 × 480 σημεία, οικοδεσπότης USB, Ethernet |
NB7W-TW01B |
|
|
NB10W |
10,1 ίντσα, TFT LCD, χρώμα, 800 × 480 σημεία, οικοδεσπότης USB, Ethernet |
NB10W-TW01B |
|
Στοιχείο προϊόντων |
Προδιαγραφές |
Κώδικας διαταγής |
|---|---|---|
|
Συνδέοντας καλώδιο NB--PLC |
Για το NB στο PLC μέσω rs-232C (CP/CJ/CS), 2m |
XW2Z-200T |
|
Για το NB στο PLC μέσω rs-232C (CP/CJ/CS), 5m |
XW2Z-500T |
|
|
Για το NB στο PLC μέσω rs-422A/485, 2m |
NB-rsext-2M |
|
|
Λογισμικό |
Υποστηριγμένα λειτουργικά συστήματα: Παράθυρα 10 (τριανταδυάμπιτη και εξηντατετράμπιτη έκδοση) και προηγούμενες εκδόσεις παραθύρων. Μεταφορτώστε από τον ιστοχώρο Omron. |
NB-σχεδιαστής |
|
Προστατευτικά φύλλα επίδειξης |
Για το NB3Q περιέχει 5 φύλλα |
NB3Q-KBA04 |
|
Για το NB5Q περιέχει 5 φύλλα |
NB5Q-KBA04 |
|
|
Για το NB7W περιέχει 5 φύλλα |
NB7W-KBA04 |
|
|
Για το NB10W περιέχει 5 φύλλα |
NB10W-KBA04 |
|
|
Σύνδεση |
Να τοποθετήσει - υποστήριγμα για τη σειρά NT31/NT31C στη σειρά NB5Q |
NB5Q-ATT01 |
|
Πρότυπο |
Διακοπή επιτροπής (Χ × Β χιλ.) |
|---|---|
|
NB3Q |
119.0 (+0.5/−0) × 93,0 (+0.5/−0) |
|
NB5Q |
172.4 (+0.5/−0) × 131,0 (+0.5/−0) |
|
NB7W |
191.0 (+0.5/−0) × 137,0 (+0.5/−0) |
|
NB10W |
258.0 (+0.5/−0) × 200,0 (+0.5/−0) |
Σημείωση: Εφαρμόσιμο πάχος επιτροπής: 1,6 έως 4,8 χιλ.
|
Προδιαγραφές |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Τύπος επίδειξης |
3,5 ίντσα TFT LCD |
5,6 ίντσα TFT LCD |
7 ίντσα TFT LCD |
10,1 ίντσα TFT LCD |
|||
|
Ψήφισμα επίδειξης (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Αριθμός χρωμάτων |
65.536 |
||||||
|
Backlight |
Οδηγήσεις |
||||||
|
Διάρκεια ζωής Backlight |
50.000 ώρες του λειτουργούντος χρόνου στην κανονική θερμοκρασία (25 ° Γ) 1
1. Αυτό είναι ο κατ' εκτίμηση χρόνος όταν μειώνεται η φωτεινή ένταση από 50% ανά οδηγήσεις στη θερμοκρασία δωματίου και την υγρασία. Είναι μια χαρακτηριστική αξία.
|
||||||
|
Επιτροπή αφής |
Αναλογική ανθεκτική μεμβράνη, ψήφισμα 1024×1024, ζωή: 1 εκατομμύριο διαδικασίες αφής |
||||||
|
Διαστάσεις στο χιλ. (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Βάρος |
μέγιστο 310 γ. |
μέγιστο 315 γ. |
μέγιστο 620 γ. |
μέγιστο 625 γ. |
μέγιστο 710 γ. |
μέγιστο 715 γ. |
μέγιστο 1.545 γ. |
|
Προδιαγραφές |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Εσωτερική μνήμη |
128MB (συμπεριλαμβανομένης της περιοχής συστημάτων) |
||||||
|
Διεπαφή μνήμης |
− |
USB |
− |
USB |
− |
USB |
USB |
|
Τμηματικός (COM1) |
Rs-232C/422A/485 (που δεν απομονώνεται), |
Rs-232C, |
|||||
|
Τμηματικός (COM2) |
− |
Rs-232C/422A/485 (που δεν απομονώνεται), μέγιστο 500m (rs-422A/485), Συνδετήρας: Δ-υποβρύχιο 9 καρφίτσα |
|||||
|
Οικοδεσπότης USB |
Αντίτιμο με USB 2,0 πλήρης ταχύτητα, τύπος Α, δύναμη 5V, 150mA παραγωγής |
||||||
|
Σκλάβος USB |
Αντίτιμο με USB 2,0 πλήρης ταχύτητα, τύπος Β, απόσταση μετάδοσης: 5m |
||||||
|
Σύνδεση εκτυπωτών |
Υποστήριξη PictBridge |
||||||
|
Ethernet |
− |
10/100 βάση-τ |
− |
10/100 βάση-τ |
− |
10/100 βάση-τ |
10/100 βάση-τ |
|
Προδιαγραφές |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Τάση γραμμών |
20,4 έως 27,6 VDC (24 VDC −15 σε 15%) |
||||||
|
Κατανάλωση ισχύος |
5 W |
9 W |
6 W |
10 W |
7 W |
11 W |
14 W |
|
Διάρκεια ζωής μπαταριών |
5 έτη (σε 25 ° Γ) |
||||||
|
Εκτίμηση περιφράξεων (μπροστινή πλευρά) |
Μπροστινό μέρος λειτουργίας: IP65 (απόδειξη σκόνης και απόδειξη σταλαγματιάς μόνο από το μέτωπο της επιτροπής) |
||||||
|
Αποκτηθε'ντα πρότυπα |
Οδηγίες της ΕΚ, KC, cUL508 |
||||||
|
Λειτουργικό περιβάλλον |
Κανένα διαβρωτικό αέριο. |
||||||
|
Ασυλία θορύβου |
Υποχωρητικός με iec61000-4, 2KV (καλώδιο τροφοδοσίας) |
||||||
|
Περιβαλλοντική λειτουργούσα θερμοκρασία |
0 έως 50 ° Γ |
||||||
|
Περιβαλλοντική λειτουργούσα υγρασία |
10% σε 90% RH (χωρίς συμπύκνωση) |
||||||
|
Εμπορικό σήμα |
Σειρά |
|---|---|
|
OMRON |
Σύνδεση οικοδεσποτών σειρών C Omron |
|
Σύνδεση οικοδεσποτών σειράς Omron CJ/CS |
|
|
Σειρά Omron CP |
|
|
Mitsubishi |
Mitsubishi Q_QnA (λιμένας συνδέσεων) |
|
Mitsubishi fx-485ADP/485BD/422BD (Multi-station) |
|
|
Mitsubishi FX0N/1N/2N/3G |
|
|
Mitsubishi FX1S |
|
|
Mitsubishi FX2N-10GM/20GM |
|
|
Mitsubishi FX3U |
|
|
Σειρά της Mitsubishi Q (λιμένας ΚΜΕ) |
|
|
Mitsubishi Q00J (λιμένας ΚΜΕ) |
|
|
Mitsubishi Q06H |
|
|
Panasonic |
Σειρά FP |
|
Siemens |
Siemens S7-200 |
|
Siemens S7-300/400 (προσαρμοστής PC άμεσος) |
|
|
Άλλεν-Bradley 2
2. Το αβ και η Γερμανία θα υποστηριχθούν από NB-Designer την έκδοση 1.20 ή υψηλότερος.
(Rockwell) |
ΑΒ DF1 Αβ CompactLogix/ControlLogix |
|
Εμπορικό σήμα |
Σειρά |
|---|---|
|
Σνάιντερ |
Σνάιντερ Modicon uni-TelWay |
|
Σνάιντερ Twido Modbus RTU |
|
|
Δέλτα |
Του δέλτα DVP |
|
LG (LS) |
LS κύριος-Κ Cnet |
|
LS κύριος-Κ ΚΜΕ άμεσο |
|
|
LS κύριος-Κ Modbus RTU |
|
|
LS XGT ΚΜΕ άμεσο |
|
|
LS XGT Cnet |
|
|
Αυτοματοποίηση της Γερμανίας Fanuc 1
2. Το αβ και η Γερμανία θα υποστηριχθούν από NB-Designer την έκδοση 1.20 ή υψηλότερος.
|
Σειρά SNP της Γερμανίας Fanuc ΓΕΡΜΑΝΊΑ SNP-Χ |
|
Modbus |
ASCII Modbus |
|
Modbus RTU |
|
|
Σκλάβος Modbus RTU |
|
|
Το Modbus RTU επεκτείνεται |
|
|
TCP Modbus |
