Τόπος καταγωγής:
China/JAPAN
Μάρκα:
Omron
Αριθμό μοντέλου:

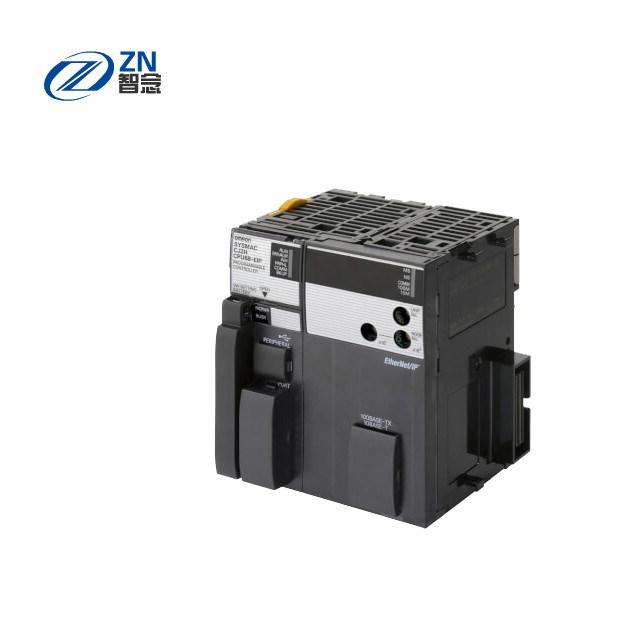

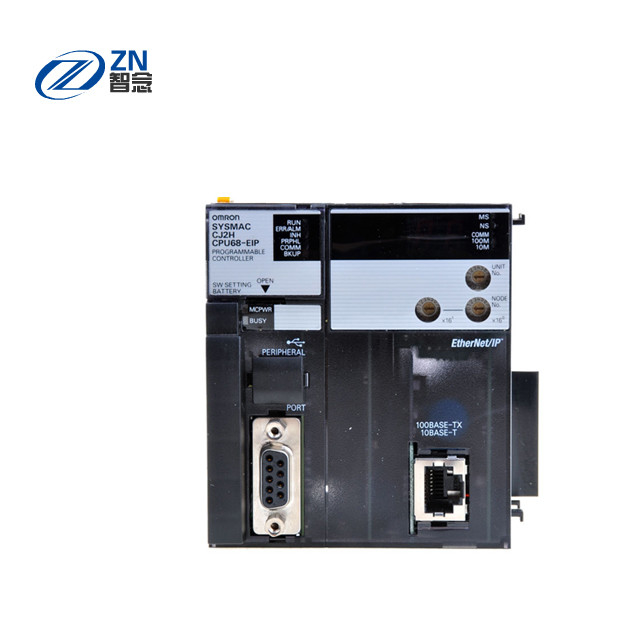

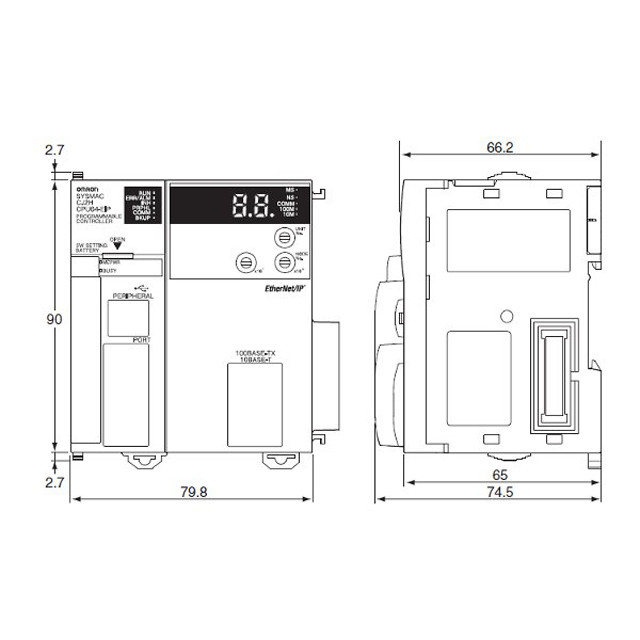

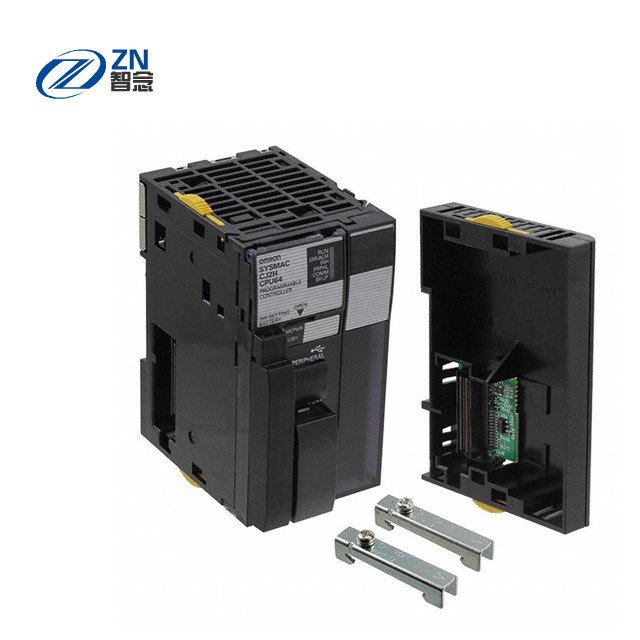

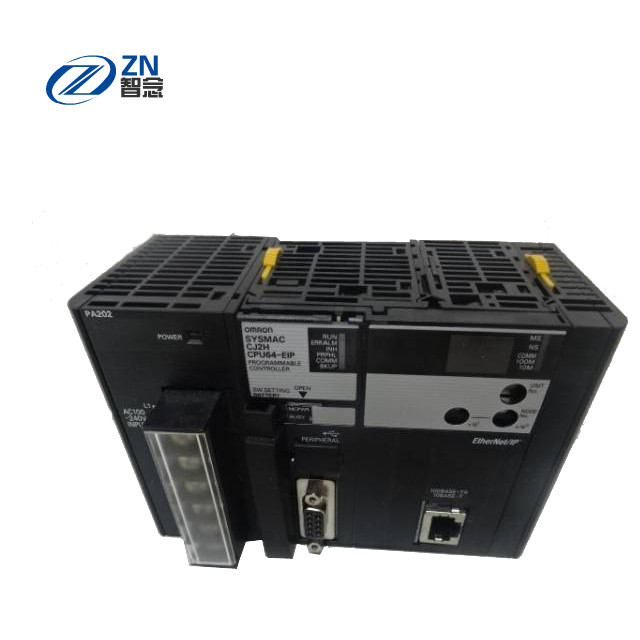

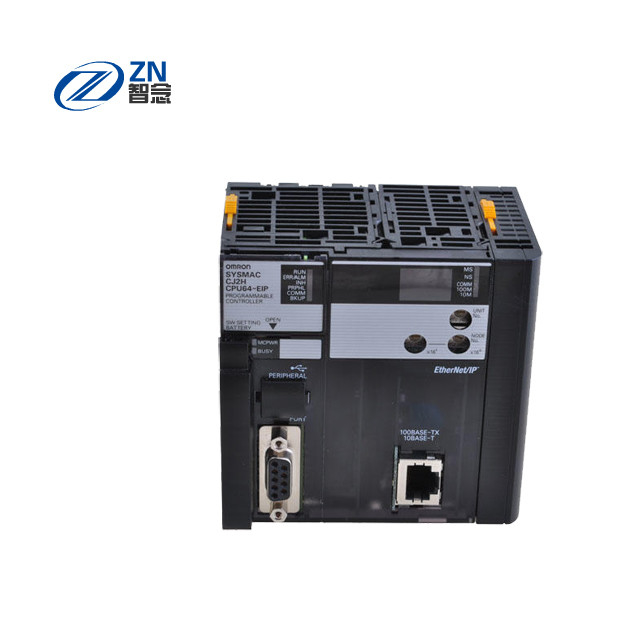

Cj2h-cpu65-EIP
Βίντεο
Βίντεο
CJ2H για τη υψηλή ταχύτητα, υψηλή ικανότητα
Η σειρά CJ2H είναι ιδανική για τις προηγμένες ανάγκες αυτοματοποίησης μηχανών, όπως εκείνοι που απαιτούνται στην επιθεώρηση επεξεργασίας εικόνας των ηλεκτρικών συστατικών και την ταξινόμηση υψηλής ταχύτητας στους μεταφορείς.
| Στοιχεία | CJ2H- | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cpu64-EIP | Cpu65-EIP | Cpu66-EIP | Cpu67-EIP | Cpu68-EIP | |||||
| Μνήμη χρηστών | 50K βήματα | 100K βήματα | 150K βήματα | 250K βήματα | 400K βήματα | ||||
| I/O κομμάτια | 2.560 μπιτ | ||||||||
| Επεξεργασία Ταχύτητα |
Υπερυψωμένος χρόνος επεξεργασίας | Κανονικός τρόπος: 200 μs (Εάν στοιχεία ετικεττών - οι συνδέσεις χρησιμοποιούνται με EtherNet/IP, προσθέτουν τα εξής στον ανωτέρω χρόνο: 100 μs + αριθμός μεταφερμένων λέξεων × (0,33 μs ή 0,87 μs *)) Όταν η μεγάλη ταχύτητα διακόπτει η λειτουργία χρησιμοποιείται |
|||||||
| Χρόνος εκτέλεσης | Βασικές οδηγίες: 0,016 μs λεπτό Ειδικές οδηγίες: 0,048 μs λεπτό. |
||||||||
| Διά rupts |
Το I/O διακόπτει και εξωτερικός Διακόπτει |
Διακόψτε το χρόνο ξεκινήματος στόχου: 26 μs ή 17 μs * (30 μs στη μονάδα Ver.1.0) Επιστροφής χρόνος στον κυκλικό στόχο: 11 μs ή 8 μs * (15 μs στη μονάδα Ver.1.0) * Όταν η μεγάλη ταχύτητα διακόπτει η λειτουργία χρησιμοποιείται |
|||||||
| Σχέδιο διακόπτει | Διακόψτε το χρόνο ξεκινήματος στόχου: 22 μs ή 13μs * (27 μs στη μονάδα Ver.1.0) Επιστροφής χρόνος στον κυκλικό στόχο: 11 μs ή 8μs * (15 μs στη μονάδα Ver.1.0) * Όταν η μεγάλη ταχύτητα διακόπτει η λειτουργία χρησιμοποιείται |
||||||||
| Μέγιστος αριθμός συνδέσιμων μονάδων | Σύνολο ανά το ράφι ΚΜΕ ή ράφι επέκτασης: 10 μονάδες μεγίστων Σύνολο ανά PLC: 40 μονάδες μεγίστων. |
||||||||
| Μέγιστος αριθμός ραφιών επέκτασης | μέγιστο 3. | ||||||||
| Περιοχή CIO | I/O περιοχή | 2.560 μπιτ (160 λέξεις): Λέξεις CIO 0000 σε CIO 0159 | |||||||
| Περιοχή συνδέσεων | 3.200 μπιτ (200 λέξεις): Λέξεις CIO 1000 σε CIO 1199 | ||||||||
| Τα σύγχρονα στοιχεία αναζωογονούν την περιοχή | 1.536 μπιτ (96 λέξεις): Λέξεις CIO 1200 σε CIO 1295 | ||||||||
| Περιοχή μονάδων λεωφορείων ΚΜΕ | 6.400 μπιτ (400 λέξεις): Λέξεις CIO 1500 σε CIO 1899 | ||||||||
| Ειδική I/O περιοχή μονάδων | 15.360 μπιτ (960 λέξεις): Λέξεις CIO 2000 σε CIO 2959 | ||||||||
| Περιοχή DeviceNet | 9.600 μπιτ (600 λέξεις): Λέξεις CIO 3200 σε CIO 3799 | ||||||||
| Εσωτερική I/O περιοχή | 3.200 μπιτ (200 λέξεις): Λέξεις CIO 1300 σε CIO 1499 37.504 μπιτ (2.344 λέξεις): Λέξεις CIO 3800 σε CIO 6143 Μην μπορέστε να χρησιμοποιηθείτε για το εξωτερικό I/O. |
||||||||
| Περιοχή εργασίας | 8.192 μπιτ (512 λέξεις): Λέξεις W000 σε W511 Μην μπορέστε να χρησιμοποιηθείτε για το εξωτερικό I/O. |
||||||||
| Περιοχή εκμετάλλευσης | 8.192 μπιτ (512 λέξεις): Λέξεις H000 σε H511 Τα κομμάτια σε αυτήν την περιοχή διατηρούν τη ON/OFF θέση τους όταν κλείνεται το PLC ή το λειτουργούντα τρόπο αλλάζουν. Λέξεις H512 σε H1535: Αυτές οι λέξεις μπορούν να χρησιμοποιηθούν μόνο για τους φραγμούς λειτουργίας. Μπορούν να χρησιμοποιηθούν μόνο για τις περιπτώσεις φραγμών λειτουργίας (δηλ., διατίθενται μόνο για τις εσωτερικές μεταβλητές στους φραγμούς λειτουργίας). |
||||||||
| Βοηθητική περιοχή | Μόνο ανάγνωσης: 31.744 μπιτ (1.984 λέξεις) 7.168 μπιτ (448 λέξεις): Λέξεις A0 σε A447 24.576 μπιτ (1.536 λέξεις): Λέξεις A10000 σε A11535 * Ανάγνωσης-γραφής: 16.384 μπιτ (1.024 λέξεις) στις λέξεις A448 σε A1471 * *A960 σε A1471 και A10000 σε A11535 δεν μπορεί να προσεγγιστεί από τις μονάδες λεωφορείων ΚΜΕ, τις ειδικές I/O μονάδες, τα PTS, και το λογισμικό υποστήριξης που δεν υποστηρίζουν συγκεκριμένα τις μονάδες CJ2 ΚΜΕ. |
||||||||
| Προσωρινή περιοχή | 16 μπιτ: TR0 σε TR15 | ||||||||
| Περιοχή χρονομέτρων | 4.096 αριθμοί χρονομέτρων (T0000 σε T4095 (χωρίστε από τους μετρητές)) | ||||||||
| Αντίθετη περιοχή | 4.096 αντίθετοι αριθμοί (C0000 σε C4095 (χωρίστε από τα χρονόμετρα)) | ||||||||
| Περιοχή DM | 32k λέξεις * Λέξεις περιοχής DM για τις ειδικές I/O μονάδες: D20000 σε D29599 (100 λέξεις × 96 μονάδες) Λέξεις περιοχής DM για τις μονάδες λεωφορείων ΚΜΕ: D30000 σε D31599 (100 λέξεις × 16 μονάδες) *Bits στη EM η περιοχή μπορεί να εξεταστεί είτε από το κομμάτι είτε από τη λέξη. Αυτά τα κομμάτια δεν μπορούν να εξεταστούν από τις μονάδες λεωφορείων ΚΜΕ, τις ειδικές I/O μονάδες, τα PTS, και το λογισμικό υποστήριξης που δεν υποστηρίζουν συγκεκριμένα τις μονάδες CJ2 ΚΜΕ. |
||||||||
| Περιοχή της EM | 32k μέγιστο λέξεων/τραπεζών τραπεζών × 25: E00_00000 σε E18_32767 μέγιστο *1 *2 *1. Τα κομμάτια στην περιοχή της EM μπορούν να εξεταστούν είτε από το κομμάτι είτε από τη λέξη. Αυτά τα κομμάτια δεν μπορούν να εξεταστούν από τις μονάδες λεωφορείων ΚΜΕ, τις ειδικές I/O μονάδες, τα PTS, και το λογισμικό υποστήριξης που δεν υποστηρίζουν συγκεκριμένα τις μονάδες CJ2 ΚΜΕ. *2. Οι τράπεζες Δ της EM σε 18 δεν μπορούν να προσεγγιστούν από τις μονάδες λεωφορείων ΚΜΕ, τις ειδικές I/O μονάδες, τα PTS, και το λογισμικό υποστήριξης που δεν υποστηρίζουν συγκεκριμένα τις μονάδες CJ2 ΚΜΕ. *3. Το δύναμη-σύνολο/που επαναρυθμίζεται στη EM την περιοχή επιτρέπεται με τη διευκρίνιση μιας τράπεζας έναρξης στις τοποθετήσεις παραμέτρου. (έκδοση μονάδων 1.2 ή υψηλότερος) |
||||||||
| 32K λέξεις × 4 τράπεζες |
32K λέξεις × 4 τράπεζες |
32K λέξεις × 10 τράπεζες |
32K λέξεις τράπεζες × 15 |
32K λέξεις τράπεζες × 25 |
|||||
| Δύναμη S/R Τράπεζες |
Όταν η λειτουργία της EM δύναμη-S/R είναι χρησιμοποιημένο *3 |
Τράπεζα 0 έως 3 | Τράπεζα 0 έως 3 | Τράπεζα 0 έως 9 | Τράπεζα 0 στο Ε | Τράπεζα 0 έως 18 | |||
| Όταν αυτόματη διεύθυνση η κατανομή διευκρινίζεται |
Τράπεζα 3 | Τράπεζα 3 | Τράπεζα 6 έως 9 | Τράπεζα 7 στο Ε | Τράπεζα 11 έως 18 | ||||
| Κατάλογοι δεικτών | IR0 σε IR15 Αυτοί είναι ειδικοί κατάλογοι για την αποθήκευση των διευθύνσεων μνήμης PLC για την έμμεση εξέταση. (Οι κατάλογοι δεικτών μπορούν να τεθούν έτσι ώστε είναι μοναδικοί σε κάθε στόχο ή έτσι ώστε μοιράζονται από όλους τους στόχους.) |
||||||||
| Κυκλική περιοχή σημαιών στόχου | 128 σημαίες | ||||||||
| Κάρτα μνήμης | 128 ΜΒ, 256 ΜΒ, Ή 512 ΜΒ | ||||||||
| Λειτουργούντες τρόποι | Τρόπος ΠΡΟΓΡΑΜΜΑΤΟΣ: Τα προγράμματα δεν εκτελούνται. Οι προετοιμασίες μπορούν να εκτελεσθούν πριν από την εκτέλεση προγράμματος σε αυτόν τον τρόπο. Τρόπος ΟΡΓΑΝΩΝ ΕΛΈΓΧΟΥ: Τα προγράμματα εκτελούνται, και μερικές διαδικασίες, όπως on-line να εκδώσουν, και οι αλλαγές στις παρούσες τιμές στη I/O μνήμη, επιτρέπονται σε αυτόν τον τρόπο. Τρόπος ΤΡΕΞΙΜΑΤΟΣ: Τα προγράμματα εκτελούνται. Αυτό είναι ο κανονικός λειτουργών τρόπος. |
||||||||
| Τρόπος εκτέλεσης | Κανονικός τρόπος | ||||||||
| Γλώσσες προγραμματισμού | Λογική σκαλών (LD), Διαδοχικά διαγράμματα λειτουργίας (SFC), Δομημένο κείμενο (ST), και Κατάλογοι οδηγίας (IL) |
||||||||
| Λειτουργία Φραγμοί |
Μέγιστος αριθμός ορισμών | 2.048 | |||||||
| Μέγιστος αριθμός περιπτώσεων | 2.048 | ||||||||
| Στόχοι | Τύπος στόχων | Κυκλικοί στόχοι Διακόψτε τους στόχους (η δύναμη διακόπτει ΜΑΚΡΙΑ τους στόχους, που σχεδιάζονται διακόψτε τους στόχους, το I/O διακόπτει τους στόχους, και εξωτερικός διακόψτε τους στόχους) |
|||||||
| Αριθμός στόχων | Κυκλικοί στόχοι: 128 Διακόψτε τους στόχους: 256 (Διακόψτε τους στόχους μπορεί να οριστεί ως οι κυκλικοί στόχοι να δημιουργηθούν οι πρόσθετοι κυκλικοί στόχοι. Επομένως, ο συνολικός αριθμός των κυκλικών στόχων είναι πραγματικά μέγιστο 384) |
||||||||
| Σύμβολα (Μεταβλητές) |
Τύπος συμβόλων | Τοπικά σύμβολα: Μπορέστε να χρησιμοποιηθείτε μόνο μέσα σε έναν ενιαίο στόχο στο PLC. Σφαιρικά σύμβολα: Μπορέστε να χρησιμοποιηθείτε σε όλους τους στόχους στο PLC. Σύμβολα δικτύων (ετικέττες): Η I/O μνήμη στη μονάδα ΚΜΕ μπορεί να προσεγγιστεί εξωτερικά χρησιμοποιώντας τα σύμβολα, ανάλογα με τις τοποθετήσεις παραμέτρου. |
|||||||
| Τύπος στοιχείων συμβόλων | BOOL (κομμάτι) UINT (μονολεκτικό ανυπόγραφο δυαδικό) UDINT (ανυπόγραφο δυαδικό δύο-λέξης) ULINT (ανυπόγραφο δυαδικό τέσσερις-λέξης) INT (μονολεκτικό υπογεγραμμένο δυαδικό) ΒΑΘΟΥΛΩΜΑ (η δύο-λέξη υπέγραψε το δυαδικό) ΙΝΑ (η τέσσερις-λέξη υπέγραψε το δυαδικό) UINT BCD (μονολεκτικό ανυπόγραφο BCD) *1 UDINT BCD (δύο-λέξη ανυπόγραφο BCD) *1 ULINT BCD (τέσσερις-λέξη ανυπόγραφο BCD) *1 ΠΡΑΓΜΑΤΙΚΟΣ (floating-point δύο-λέξης) LREAL (floating-point τέσσερις-λέξης) ΚΑΝΑΛΙ (λέξη) *1 ΑΡΙΘΜΟΣ (σταθερά ή αριθμός) *1 ΛΕΞΗ (μονολεκτικός δεκαεξαδικός) DWORD (δύο-λέξη δεκαεξαδική) LWORD (τέσσερις-λέξη δεκαεξαδική) ΣΕΙΡΑ (1 έως 255 χαρακτήρες ASCII) ΧΡΟΝΟΜΕΤΡΟ (χρονόμετρο) *2 ΑΝΤΙΘΕΤΟ (αντίθετο) *2 Καθορισμένοι από το χρήστη τύποι στοιχείων (δομές δεδομένων) *3 *1. Μην μπορέστε να χρησιμοποιηθείτε στους φραγμούς λειτουργίας *2. Μπορέστε να χρησιμοποιηθείτε μόνο στους φραγμούς λειτουργίας *3. Υποστηριγμένη μόνο όταν η έκδοση CX-προγραμματιστών 9.0 ή αργότερα χρησιμοποιείται |
||||||||
| Μέγιστο μέγεθος του συμβόλου | 32k λέξεις | ||||||||
| Σύμβολα σειράς (μεταβλητές σειράς) | Μονοδιάστατες σειρές | ||||||||
| Αριθμός στοιχείων σειράς | μέγιστο 32.000 στοιχείων. | ||||||||
| Αριθμός Registrable δικτύου Σύμβολα (ετικέττες) |
μέγιστο 20.000. | ||||||||
| Μήκος του ονόματος συμβόλων δικτύων (ετικέττα) | μέγιστο 255 ψηφιολέξεων. | ||||||||
| Κωδικοποίηση των συμβόλων δικτύων (ετικέττες) | Utf-8 | ||||||||
| Στοιχεία Επισήμανση |
Ικανότητα μνήμης | 8.000 λέξεις | 16.000 λέξεις | 32.000 λέξεις | |||||
| (Η περιοχή της EM μπορεί να διευκρινιστεί από τον CX-προγραμματιστή για να χρησιμοποιήσει μέχρι 32K τις λέξεις που πολλαπλασιάζονται με τον αριθμό τραπεζών που υποστηρίζονται από το πρότυπο μονάδων ΚΜΕ.) | |||||||||
| Αριθμός δειγματοληψιών | Κομμάτια = 31, μονολεκτικά στοιχεία =16, στοιχεία δύο-λέξης = 8, στοιχεία τέσσερις-λέξης = 4 | ||||||||
| Κύκλος δειγματοληψίας | κα 1 έως 2.550 (μονάδα: 1 κα) | ||||||||
| Όροι ώθησης | ON/OFF του διευκρινισμένου κομματιού Σύγκριση στοιχείων της διευκρινισμένης λέξης Τα στοιχεία ταξινομούν: 1 λέξη, 2 λέξεις, 4 λέξεις Μέθοδος σύγκρισης: Είναι ίσος με (=), μεγαλύτερος από (>), μεγαλύτερος από ή είναι ίσος με (≥), λιγότερο από (<> |
||||||||
| Αξία καθυστέρησης | - κα 32.768 έως +32.767 | ||||||||
| Μνήμη αρχείων | Κάρτα μνήμης (128, 256, ή 512 M-byte) (χρησιμοποιήστε τις κάρτες μνήμης που παρέχονται από OMRON.) Μνήμη αρχείων της EM (μέρος της περιοχής της EM μπορεί να μετατραπεί για τη χρήση ως μνήμη αρχείων.) |
||||||||
| Πηγή Σχόλιο Μνήμη |
Πηγές προγράμματος, σχόλια, δείκτες προγράμματος, πίνακες συμβόλων |
Ικανότητα: 3,5 M-byte | |||||||
| Communi- κατιόντα |
Λογικοί λιμένες για Επικοινωνίες |
Λογικοί λιμένες | 8 λιμένες (που χρησιμοποιούνται για SEND, οδηγίες RECV, CMND, PMCR, TXDU, και RXDU.) | ||||||
| Εκτεταμένος Λογικοί λιμένες |
64 λιμένες (που χρησιμοποιούνται για SEND2, οδηγίες RECV2, CMND2, και PMCR2.) | ||||||||
| CIP Επικοινωνίες Προδιαγραφή |
Κατηγορία 3 (Τύπος σύνδεσης) |
Αριθμός συνδέσεων: 128 | |||||||
| UCMM (μη τύπος σύνδεσης) |
Μέγιστος αριθμός πελατών που μπορεί να επικοινωνήσει συγχρόνως: 32 Μέγιστος αριθμός κεντρικών υπολογιστών που μπορεί να επικοινωνήσει συγχρόνως: 32 |
||||||||
| Περιφερειακός λιμένας (USB) | USB 2,0 υποχωρητικός B-type συνδετήρας | ||||||||
| Baud ποσοστό | 12 μέγιστο Mbps. | ||||||||
| Απόσταση μετάδοσης | μέγιστο 5 μ. | ||||||||
| Τμηματικός λιμένας | Διεπαφή: Προσαρμόζεται στο EIA rs-232C. | ||||||||
| Μέθοδος επικοινωνιών | Ημιαμφίδρομος | ||||||||
| Μέθοδος συγχρονισμού | Εκκίνησης-στάσης | ||||||||
| Baud ποσοστό | 0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, ή 115,2 (kbps) | ||||||||
| Απόσταση μετάδοσης | μέγιστο 15 μ. | ||||||||
| EtherNet/IP λιμένας | - | ||||||||
| Transmis- sion Specifica- tions |
Πρόσβαση μέσων Μέθοδος |
CSMA/CD | |||||||
| Διαμόρφωση | Ζώνη βάσης | ||||||||
| Μετάδοση Πορείες |
Αστέρι | ||||||||
| Baud ποσοστό | 100 Mbps (100Base-TX) | ||||||||
| Μετάδοση MEDIA |
Προστατευμένο καλώδιο στρίβω-ζευγαριού (STP) Κατηγορίες: 5, 5e | ||||||||
| Μετάδοση Απόσταση |
100 μ (μεταξύ της πλήμνης και του κόμβου) | ||||||||
| Αριθμός καταρράκτη Συνδέσεις |
Κανένας περιορισμός εάν η πλήμνη μετατροπής χρησιμοποιείται. | ||||||||
| Communi- κατιόντα Specifica- tions |
CIP Επικοινωνίες: Στοιχεία ετικεττών - συνδέσεις |
- | |||||||
| Αριθμός Συνδέσεις |
256 | ||||||||
| Διάστημα πακέτων (Αναζωογονήστε την περίοδο) |
κα 0,5 έως 10.000 (μονάδα: 0,5 κα) Μπορέστε να τεθείτε για κάθε σύνδεση. (Τα στοιχεία θα αναζωογονηθούν στο καθορισμένο διάστημα, ανεξάρτητα από τον αριθμό κόμβων.) |
||||||||
| Μέγιστο που επιτρέπεται επικοινωνίες εύρος ζώνης ανά μονάδα |
6.000 έως 12.000 ΜΑΔ *1 *2 | ||||||||
| Αριθμός Ετικέττα Registerable |
256 | ||||||||
| Τύπος ετικεττών | CIO, DM, EM, ωρ., WR, και δίκτυο symboles | ||||||||
| Αριθμός ετικεττών ανά σύνδεση |
8 (επτά ετικέττες εάν η θέση PLC συμπεριλαμβάνεται στο τμήμα.) | ||||||||
| Μέγιστη σύνδεση Μέγεθος στοιχείων ανά Κόμβος |
184.832 λέξεις | ||||||||
| Μέγιστα στοιχεία Μέγεθος ανά Σύνδεση |
252 ή 722 λέξεις *3 (Το στοιχείο είναι συγχρονισμένο μέσα σε κάθε σύνδεση.) |
||||||||
| Αριθμός Registrable ετικέττα Σύνολο |
256 (1 σύνδεση = 1 τμήμα) | ||||||||
| Μέγιστη ετικέττα Καθορισμένο μέγεθος |
722 λέξεις (μια λέξη χρησιμοποιείται όταν περιλαμβάνεται η θέση PLC στο τμήμα.) | ||||||||
| Μέγιστος Αριθμός ετικεττών Refreshable στο α Ενιαίος κύκλος Μονάδα *4 ΚΜΕ |
Η παραγωγή/στέλνει (μονάδα ΚΜΕ σε EtherNet/IP): 256 Η εισαγωγή/λαμβάνει (EtherNet/IP στη μονάδα ΚΜΕ): 256 |
||||||||
| Μέγεθος στοιχείων Refreshable στο α Ενιαίος κύκλος Μονάδα *4 ΚΜΕ |
Η παραγωγή/στέλνει (ΚΜΕ σε EtherNet/IP): 6.432 λέξεις Η εισαγωγή/λαμβάνει (EtherNet/IP στην ΚΜΕ): 6.432 λέξεις |
||||||||
| Αλλαγή της ετικέττας Στοιχεία - σύνδεση Παράμετρος Τοποθετήσεις κατά τη διάρκεια Λειτουργία |
ΕΝΤΑΞΕΙ *5 | ||||||||
| Πολλαπλής διανομής πακέτο Φίλτρο *6 |
ΕΝΤΆΞΕΙ | ||||||||
| CIP Επικοινωνίες: Ρητά μηνύματα |
- | ||||||||
| Κατηγορία 3 (Τύπος σύνδεσης) |
Αριθμός συνδέσεων: 128 | ||||||||
| UCMM (μη τύπος σύνδεσης) |
Μέγιστος αριθμός πελατών που μπορεί να επικοινωνήσει συγχρόνως: 32 Μέγιστος αριθμός κεντρικών υπολογιστών που μπορεί να επικοινωνήσει συγχρόνως: 32 |
||||||||
| Δρομολόγηση CIP | ΕΝΤΆΞΕΙ (η δρομολόγηση CIP επιτρέπεται για τις ακόλουθες μακρινές μονάδες: CJ1W-EIP21, CJ2H-CPU6 [] - EIP, CJ2M-CPU3 [], ΚΑΙ CS1W-EIP21.) | ||||||||
| ΠΤΕΡΥΓΙΑ Επικοινωνίες |
- | ||||||||
| FINS/UDP | ΕΝΤΆΞΕΙ | ||||||||
| FINS/TCP | μέγιστο 16 συνδέσεων. | ||||||||
| EtherNet/IP Δοκιμή προσαρμογής |
Προσαρμόζεται σε A5. | ||||||||
| EtherNet/IP Διεπαφή |
10Base-T/100Base-TX Αυτόματη διαπραγμάτευση/σταθερή ρύθμιση |
||||||||
