CP1H | Omron,
CP1H ΚΜΕ |
Ψηφιακή εισαγωγή |
Ψηφιακή παραγωγή |
Μέγιστα I/O σημεία (συμπεριλαμβανομένων των επεκτάσεων) |
Εισόδου-εξόδου λειτουργίες |
Τύπος παραγωγής |
Παροχή ηλεκτρικού ρεύματος |
Λιμένας PLC |
Expandability |
Ικανότητα προγράμματος |
Ικανότητα μνήμης στοιχείων |
Ταχύτητα εκτέλεσης λογικής |
Κώδικας διαταγής |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Υ-τύπος με 20 I/O σημεία |
12 |
8 |
300 |
4 εισαγωγές κωδικοποιητών |
Κρυσταλλολυχνία (βύθιση) |
20,4 έως 26,4 VDC |
USB |
Μέχρι 1
1. CP1H η σειρά ΚΜΕ μπορεί να επεκταθεί με τις μονάδες επέκτασης CP1W (μέχρι 7 μονάδες) και τις ειδικές I/O μονάδες CJ1 (μέχρι 2 μονάδες).
|
20K βήματα |
32K λέξεις |
0,1 μs |
Cp1h-y20dt-δ |
Χ-τύπος με 40 I/O σημεία |
24 |
16 |
320 |
4 εισαγωγές κωδικοποιητών (kHz 100) |
Ηλεκτρονόμος |
84 έως 264 VAC |
Cp1h-x40dr-α |
|||||
4 εισαγωγές κωδικοποιητών (kHz 100) |
Κρυσταλλολυχνία (βύθιση) |
20,4 έως 26,4 VDC |
Cp1h-x40dt-δ |
|||||||||
Κρυσταλλολυχνία (πρόσβαση) |
Cp1h-x40dt1-δ |
|||||||||||
XA-τύπος με 40 I/O σημεία και το ανάλογο |
4 εισαγωγές κωδικοποιητών (kHz 100) |
Ηλεκτρονόμος |
84 έως 264 VAC |

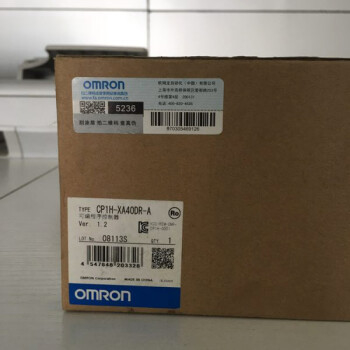

Cp1h-xa40dr-α |
||||||||
4 εισαγωγές κωδικοποιητών (kHz 100) |
Κρυσταλλολυχνία (βύθιση) |
20,4 έως 26,4 VDC |
Cp1h-xa40dt-δ |
|||||||||
Κρυσταλλολυχνία (πρόσβαση) |
Cp1h-xa40dt1-δ |
Σημείωση: Κάποια αρίθμηση μονάδων επέκτασης για αριθμούς 2 μονάδων (π.χ. CP1W-AD042, CP1W-DA042, CP1W-TS003 και CP1W-TS102) αλλά μόνο 7 αριθμούς μονάδων επέκτασης μπορεί να διατεθεί
στη διαμόρφωση ενός CP1H PLC. Υπάρχουν περισσότεροι περιορισμοί για τις μονάδες επέκτασης όπως, τις μέγιστες I/O λέξεις και τη συνολική ΣΥΝΕΧΗ κατανάλωση ισχύος. Δείτε το εγχειρίδιο για περισσότερες πληροφορίες.
Τύπος |
Παρατηρήσεις |
Κώδικας διαταγής |
---|---|---|
Κασέτα μνήμης |
512K λέξεις (φορτώστε/μεταφορτώστε το πρόγραμμα) |
CP1W-ME05M |
Καλώδιο προγραμματισμού USB |
Αρσενικό τύπου Α B-type στο αρσενικό (μήκος: 1.8 μ) |
CP1W-CN221 |
Rs-232C πίνακας επιλογής |
Δ-υποβρύχιο, 9 καρφίτσες, θηλυκό (μέγιστο 15 μ) |
CP1W-CIF01 |
Rs-422A/485 πίνακας επιλογής |
Τελικός φραγμός (μέγιστο 50 μ) |
CP1W-CIF11 |
Rs-422A/485 (που απομονώνεται) πίνακας επιλογής |
Τελικός φραγμός (μέγιστο 500 μ) |
CP1W-CIF12 |
Πίνακας επιλογής Ethernet |
100/10Base-TX (αυτόματος-MDIX) |
CP1W-CIF41 |
Επίδειξη LCD |
4 χαρακτήρες σειρών × 12 |
CP1W-DAM01 |
I/O συνδέοντας καλώδιο επέκτασης |
καλώδιο 80 εκατ. για να συνδέσει τις μονάδες επέκτασης CP1W |
CP1W-CN811 |
CJ1 προσαρμοστής μονάδων επέκτασης |
Μονάδα για να συνδέσει τις ειδικές I/O μονάδες CJ1 |
CP1W-EXT01 |
Μπαταρία |
Για το σκοπό αντικατάστασης |
CJ1W-BAT01 |
